SANY SY200C Klassische Weiterentwicklung, komplett neues Upgrade

Mittelgroßer Bagger

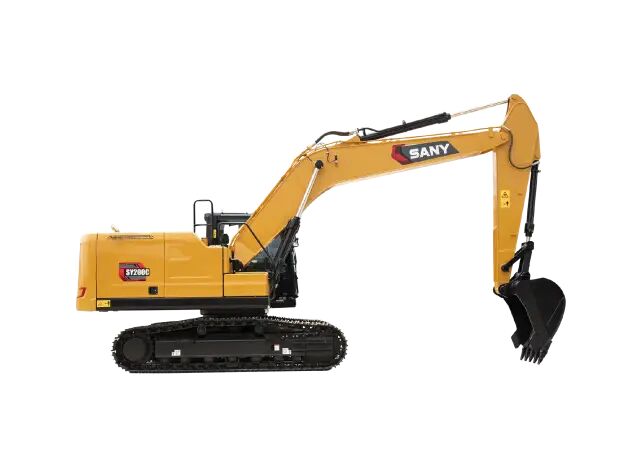

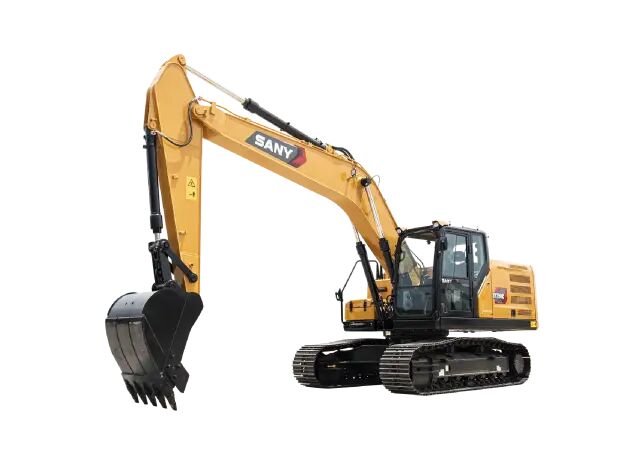

SY200C

Zusammenfassung

Pioniere der Kraftstoffeinsparung. Unternehmer, die reich werden können

SY200C ist eine neue Generation von 20-Tonnen-Baggerprodukten, die von Sany Heavy Machinery entwickelt wurden und für Truppeneinheiten konzipiert sind. Es verzeichnet hohe Verkaufszahlen und einen hohen Marktanteil und wurde in China als „Top 50 Produkt des Jahres“ in der Baumaschinenbranche ausgezeichnet.

Die neue Generation des SY200C steht im Zeichen der „neuen Leistung“, „neuen Technologie“ und „neuen Optik“ upgrade: Höhere Leistung und besseres Bedienungserlebnis. Ermöglicht problemloses Ausführen von Erdarbeiten, Nivellierungen, Grabenarbeiten und anderen Baumaßnahmen.

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Leistung:

Ausgrabkraft am Löffel: 128 kN

Ausgrabkraft am Stiel: 102 kN

Geschwindigkeit:

Drehgeschwindigkeit 11,6 U/min

Geschwindigkeit vorwärts 5,4 / 3,4 km/h

Steigfähigkeit 70 Prozent (35 Prozent)

Bodenpressung 47,4 kPa

Antrieb:

Motor Mitsubishi 4 M50

Hubraum 4,899 L

Emissionsstandards Land IV

Technischer Weg EGR + DOC + DPF

Hydrauliksystem:

Technischer Weg HSSC vollelektronische Steuerungstechnologie

Hauptpumpenhubraum 135 cm³

Drehmotor und Getriebe RG14-Getriebe

Die Arme und Arme sind:

● 5700 mm Ausleger

● 2919 mm Schaufelarm

● 1,0 m³ Schaufel

Das Fahrwerksystem und die Struktur:

● 5700 kg Gewicht

600 mm Doppelzahnkette

46 Laufketten (eine Seite)

• 7 Achsen pro Seite

• 2 Kettenräder auf jeder Seite

Öl- und Wasserzufuhr:

Kraftstofftank 370 L

Hydrauliktank 240 L

20 L Motoröl

Wärmetauscher 25 L

Achsantrieb 2 × 5,0 L

Rotationsmotor 4 L

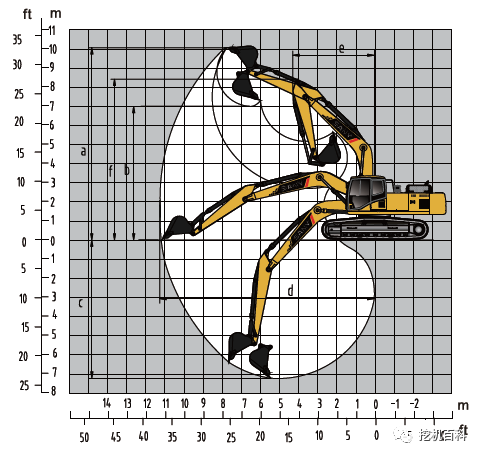

Einsatzbereich:

A. Maximale Ausgrabungshöhe 9600 mm

B. Maximale Entladehöhe 6730 mm

C. Maximale Ausgrabungstiefe 6600 mm

D. Maximale Ausgrabungsdistanz 10280 mm

E. Minimale Trägheitsradius 3730 mm

F. Maximale Höhe beim minimalen Trägheitsradius 7680 mm

Neue Leistung

1. Antrieb:

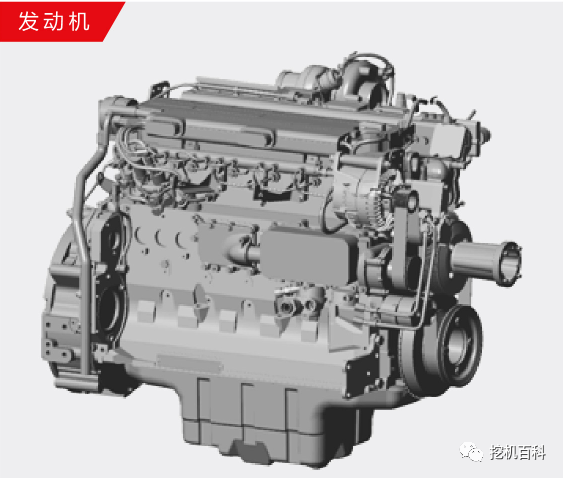

• Ausgestattet mit Mitsubishi Fuso 4 M50 Motor, Leistung 118 kW, Drehmoment, dynamische Reaktion schneller. Durch die Verwendung der EGR + DOC + DPF-Nachbehandlungstechnologie wird eine präzise Steuerung des Ansaugstroms und der Kraftstoffeinspritzung erreicht, um die vierten nationalen Emissionsstandards zu erfüllen und den Kraftstoffverbrauch sowie Emissionen zu reduzieren.

2. Hydrauliksystem:

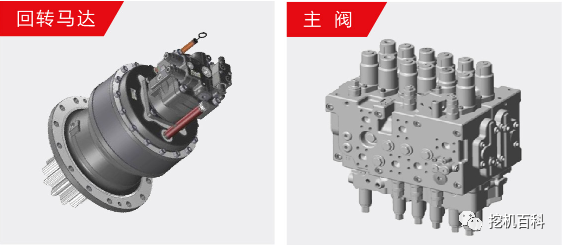

• Angetrieben durch elektrisch gesteuerte Hauptventile und Kolbenpumpen bekannter Marken, ist die Steuerstrategie optimiert, um Bohrregeneration und schnellen Ölrücklauf zu ermöglichen, wobei der Ventilkern präzise gesteuert wird, um die Gesamtenergieeffizienz und Handhabung des Baggers zu verbessern.

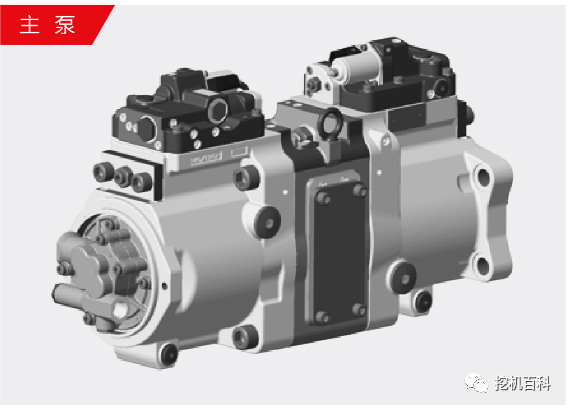

• Die Hubkolbenpumpe wurde von 112 ccm auf 135 ccm vergrößert, wodurch der nutzbare Drehzahlbereich des Motors erweitert wird und ein Betrieb im wirtschaftlichen Verbrauchsbereich einfacher möglich ist.

• Der neu aufgewertete RG14-Getriebe reduziert die Drehgeschwindigkeit, verbessert die Rotationskapazität, erhöht die Leistungsfähigkeit bei Hangarbeit und beschleunigt die Rotationsanlaufgeschwindigkeit. Die Drehvorrichtung erhöht die Drehkraft um 12 %. Der Drehantrieb der Maschine wurde gesteigert, ihre Leistungsfähigkeit bei Hangarbeit verbessert und die Drehstartgeschwindigkeit erhöht.

Ein neuer Look

1. Intelligent:

• Der 10-Zoll-Bildschirm wurde erneut verbessert und ist nun dünner, heller und schärfer; Höhere Systemintegration, Multi-Unit-Integration von Karosseriesteuerung und Energiemanagement sowie weniger Komponenten; Unterstützt OTA-Updates über 4G-Netzwerk, schneller und sicherer, mit zusätzlicher Funktion für Tastenruf; Nachtschaltlichter verzögern das Erlöschen, eine-Taste-Umschaltung zwischen Vorhand- und Rückhand-Anzeige, Rückfahrkamera serienmäßig – für sicheres Fahren.

2. C12 Fahrerhaus:

• Sany hat mit renommierten Automobildesign-Unternehmen zusammengearbeitet, um den Fahrerraum vom Äußeren bis zum Nutzererlebnis vollständig nach dem Konzept „Komfort, Bequemlichkeit, Autonomie und Intelligenz, vernetztes Ökosystem“ zu modernisieren und so eine „First-Class“-Fahrzeugumgebung für Kunden zu schaffen.

3. Neues Interieur:

4. Ein neues Klimatisierungssystem:

• Angetrieben durch ein neues Klimasystem wurde der Luftkanal der Klimaanlage optimiert, die Kühlleistung ist stärker und die Luftmengenverteilung erfolgt nun besser. Die Verdampfer der Klimaanlage ermöglichen die Reinigung und Wartung im Innenraum, wodurch die Reinigung vereinfacht wird.

neue Technik

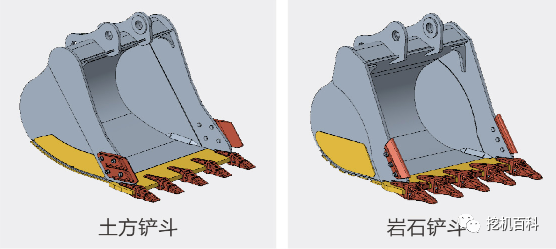

1. Schaufel-Upgrade:

• Die Erdschaufel ist standardisiert, Felslöffel sind optional erhältlich, um so „eine Maschine, ein Einsatz“ zu erreichen und unterschiedliche Arbeitsbedingungen zu erfüllen.

• Die Schaufeln wurden optimiert, der durchschnittliche Widerstand beim Ausheben verringert sich um 5 %, die Effizienz steigt um 8–15 %, und die Aushubarbeiten verlaufen gleichmäßiger.

2. HSSC-Elektroniksteuerungstechnologie

• Mithilfe der HSSC-Elektroniksteuerung kann das Lastventil den Ölzufluss und -abfluss unabhängig steuern, um den Durchsatzverlust zu reduzieren.

• Die zeitliche Steuerung löst das Problem von Anfahr- und Bremsstoß, macht die verschiedenen Arbeitsbewegungen flexibel und leicht kontrollierbar, und die effektive Hubvolumensteuerung sorgt für eine reaktionsschnelle Tankbewegung.

• Ein gespeichertes Richtungssteuerventil löst die Steuerstrategie mehrwegiger Ventile bei vollständig geöffnetem und leicht geöffnetem Zustand, wodurch sich jede Bewegung sanft und natürlich anfühlt.

• Durch die Anwendung der Verbundaktionspumpenregelungstechnologie wird der von jeder Pumpe bereitgestellte Durchfluss rationell verteilt und der Zylinder gesteuert, was die Handhabung verbessert und Druckverluste verringert.

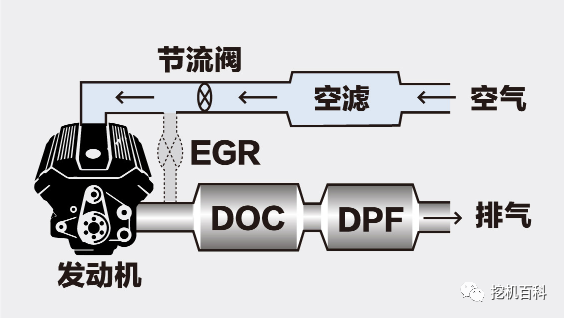

3. DPD + EGR Technische Route

• Ein Teil des Abgases zirkuliert in das Luftansaugsystem, mischt sich mit Frischluft und wird verbrannt, um die Bildung von NOX zu unterdrücken. EGR wurde von der Rohrtyp-Version auf die Schichtbauweise aktualisiert, die schneller kühlt.

Funktionelle Anordnung

Motor:

• 24-V-/-5,0-kW-Startermotor

• 50-A-Wechselstrommotor

• Luft-Vorfilter

• Trockendoppelfilter-Luftfilter

• Zylindrischer Schmierölfilter

• Großkraftstofffilter

• Ölkühlgerät

• Heizung mit Schutzgitter

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Gekoppelte Motoren

• Automatisches Leerlaufsystem

Führerhaus:

• Schallschutz-Stahlkabine

• Verstärkte Lichtglasfenster

• Silikonöl-Gummi-Vibrationsdämpfung

• Öffnbares Dach, vordere Verkleidung und Türfenster

• Notausgang über die Rückfenster

• Scheibenwischer mit Reiniger (leise)

• Verstellbarer Sitz mit verstellbaren Armlehnen

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Nutztaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Start mit einem Klick

• 10-Zoll-Smart-Touchscreen

• Bluetooth, multifunktionale Bedienfelder

• 24-V-Netzanschluss, USB-Schnittstelle

○ Vorderes Schutznetz

Der untere Laufkörper:

• Laufmotorkissen

• H-förmiger Spurführungsmechanismus

• Hydraulischer Schnellspannmechanismus

• Kolbengekoppelte Antriebsräder

• Kettenheber und schwere Heberäder

• Verstärkte Kettenbahnen mit Wellendichtung

• 600 mm Spurbreite

• Verstärkte Seitenpedale

• Untere Platten

Hydrauliksystem:

• Wählen Sie einen Schalter für den Arbeitsmodus

• Steuerventil mit primärem Überlaufventil

• Zusätzlicher Ölauslass für das Steuerventil

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

• Öl-Leckfilter

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schweißnähte

• Zentrales Schmiersystem

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

Obere Drehplattform:

• Kraftstofffüllstandsanzeiger

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

Klimaanlagensystem:

• Klimaanlage

• Gefilterte Klimaanlage, Klimatisierung

• Frischluft-Ventilationssystem (Frischlufunktion)

Überwachungssteuerungsinstrument:

• Stundenzähler, Kraftstoffanzeige

• Motorkühlflüssigkeitstemperatur

Warnleuchten:

• Der Öldruck ist unzureichend

• Die Motor-Kühlfüssigkeit ist überhitzt

• Unzureichende Kraftstoffmenge.

• Fehlercode-Warnung

Sonstiges:

• Standard-Elektroflasche

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Anti-Rutsch-Matten, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

• Manuelle Butterspritze

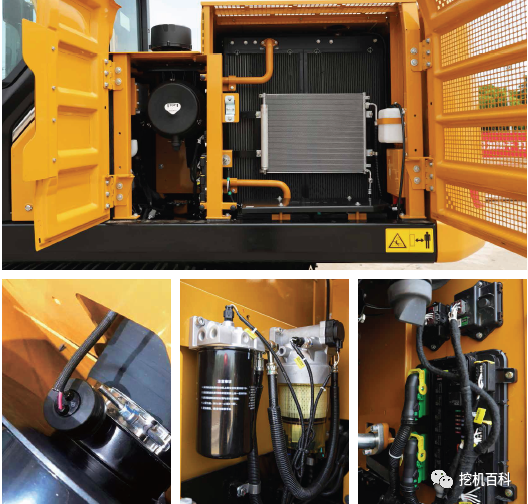

Einfache Wartung
