SANY SY600HB Klassische Weiterentwicklung, komplett neues Upgrade

Zusammenfassung

Hartlegierter Stahl Der gebrochene Stern

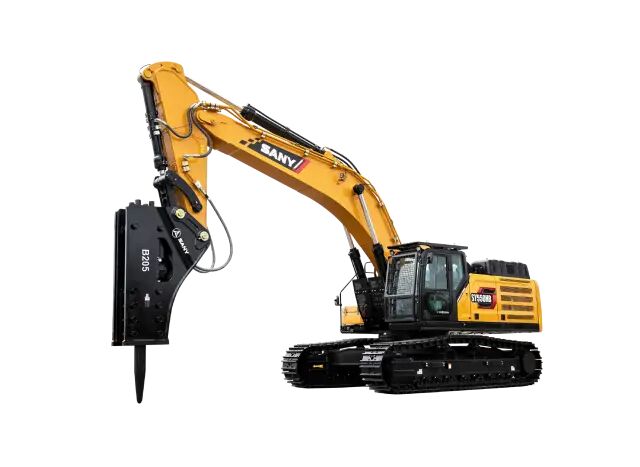

SY600HB ist ein 60-Tonnen-Klasse Großbrecherflugzeug, das von Sany Heavy Machinery gebaut wurde und für schwere Belastungsbedingungen in Minen konzipiert ist. Es wird mit einem standardmäßigen 205-Brechhammer und optional mit einem 210er ultragroßen Brechkolben geliefert. Der Schlagrhythmus ist stabil und gleichmäßig, und es fürchtet weder Härte noch Schwierigkeiten. Es eignet sich zum Zerkleinern von Fahrbahnen und Felsgestein sowie in großen Minen.

Die neue Generation SY600HB-S ist vollständig mit „neuer Leistung“, „neuer Technologie“ und „neuem Design“ aktualisiert. Ausgestattet mit einem speziellen Brechsteuerungsprogramm zur Abstimmung der optimalen Parameter im Brechmodus.

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Leistung:

Fahrantriebskraft 350 kN

Geschwindigkeit:

Drehgeschwindigkeit: 8 U/min

Fahrgeschwindigkeit * 5,5 / 3,5 km / h

Steigfähigkeit 75 Prozent (35 Prozent)

Bodenpressung: 80,42 kPa

Antrieb:

Motor Isuzu 6WG1

Emissionsstandards Land IV

SCR + DOC + DPF

Hydrauliksystem:

Technische Route Vollelektrische Steuerung

Hauptpumpenmarke Kawasaki

Hauptpumpenmodell K5V240

Hauptventilmarke Kawasaki

Hauptventilmodell KMX36E

Die Arme und Arme sind:

●7000 mm Ausleger

2500 mm Stange

Das Fahrwerksystem und die Struktur:

● 11000 kg Gewicht

600 mm Doppelzahnkette

50 Laufketten (eine Seite)

• 9 Achsen auf jeder Seite

• 2 Kettenräder auf jeder Seite

Öl- und Wasserinjektion*:

Kraftstofftank 750 L

Hydrauliktank 400 L

50 L Motoröl

Frostschutzmittel 60 L

Endantrieb 2 × 13 L

Rotationsmotor 14,5 L

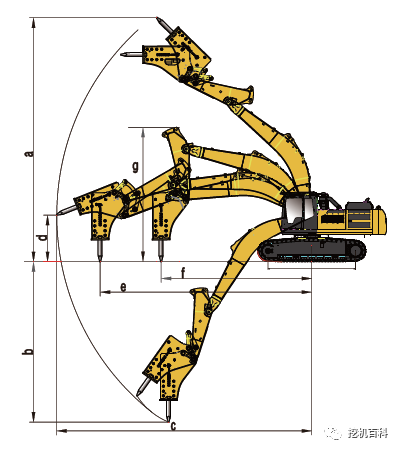

Betriebsbereich *:

A. Maximale Zerkleinerungshöhe 11580 mm

B. Maximale Zerkleinerungstiefe 8020 mm

c. Maximale Zerkleinerungsreichweite: 11230 mm.

F. Mindestradius der Trägheitsmomente 5525 mm

G. Maximale Höhe bei minimalem Trägheitsradius 9110 mm

Neue Leistung

1. Antrieb:

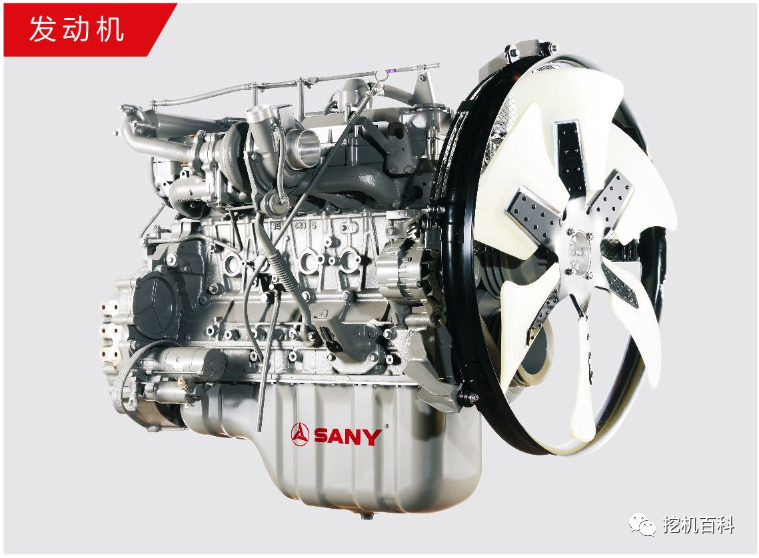

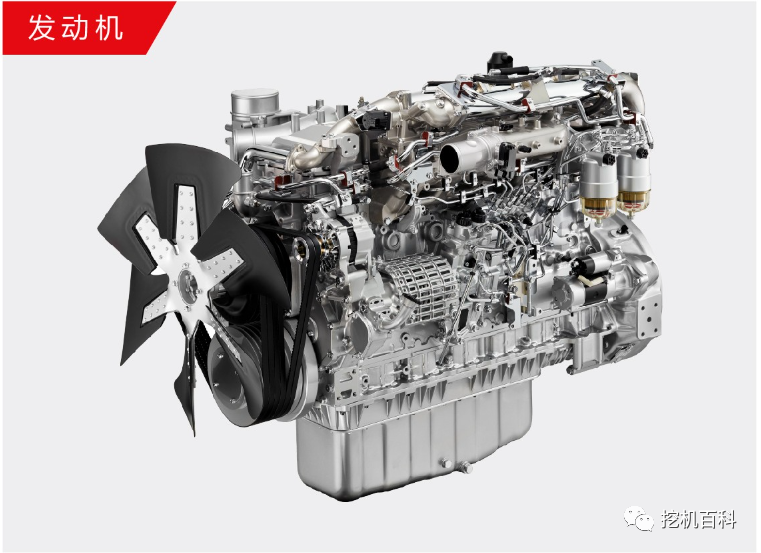

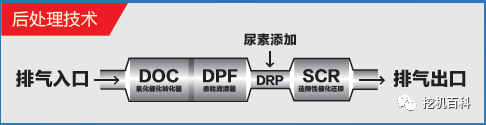

• Ausgestattet mit einem Isuzu 6WG1-Motor mit einer Leistung von 310 kW. Mit SCR + DOC + DPF-Nachbehandlungstechnologie, Harnstoffleitung mit elektrischer Heizung, reduziertem Kraftstoffverbrauch, sauberen Emissionen und umweltfreundlicherem Betrieb.

2. Hydrauliksystem:

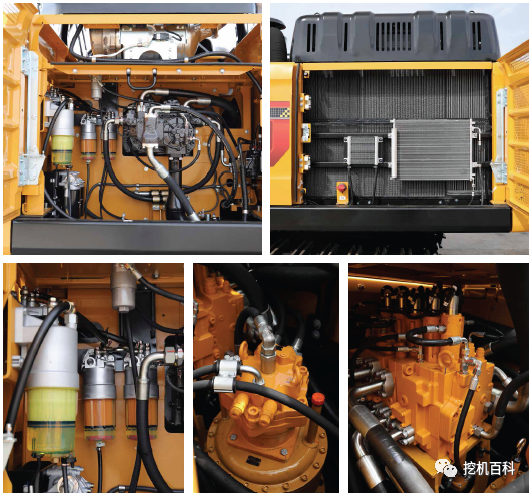

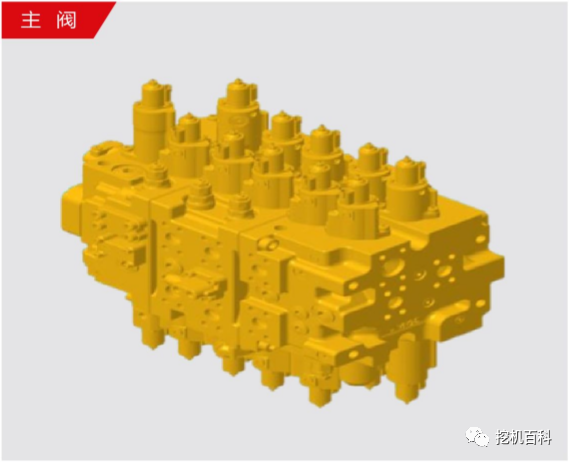

• Ausgestattet mit vollständig elektronischer Kawasaki-Steuerung des Hauptventils und der Hauptpumpe, Hubraum erhöht auf 240 cm³, Verwendung eines 36-mm-Hauptschiebers mit großem Durchmesser, geringerer Systemdruckverlust, höhere Effizienz, niedrigerer Kraftstoffverbrauch.

Ein neuer Look

1. Intelligent:

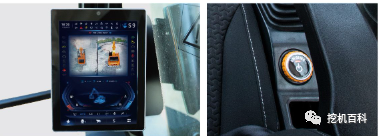

• Ausgestattet mit einem 10-Zoll-intelligenten Display, integrierter Klimaanlage, Radio, Bluetooth, GPS und weiteren Funktionen, serienmäßig mit einem Knopf zum Maschinenstart, unterstützt Fehlererkennung und -alarm, intelligente Fehlersuche und Diagnose sowie die neue Einladefunktion per Knopfdruck – sicherer und intelligenter.

2. C12 Fahrerhaus:

• Der neu aufgewertete Fahrerraum wurde entsprechend den fünf Merkmalen „intelligente Vernetzung, intelligente Interaktion, intelligente Konstruktion, intelligentes Fahren und intelligente Wartung“ entwickelt, um Unterhaltung, Interaktion und Technologie zu verbessern. Die Fahrerkabine ist 25 mm breiter als die der vorherigen Generation, die Bedienelemente sind größer. Die Frontscheibe ist 10 Prozent breiter als bei der vorherigen Generation, die Glasfläche des Fahrzeugs ist um 10 Prozent größer, die Sicht ist weiträumiger.

3. Dichtungs-Upgrade:

4. Klimaanlagen-Upgrade:

• Mit einem neuen Klimaanlagensystem ausgestattet, die Luftkanalführung der Klimaanlage ist optimiert, die Kühlleistung ist im Vergleich zum Vorgängermodell um 10 % gesteigert, das Kondensatorvolumen ist um 30 % größer als beim Vorgängermodell. Die Klimaanlage kann an Bord gereinigt werden, die Wartung ist bequem.

5. Innenausstattung: Upgrade

• Eine neu aufgewertete Innenausstattung mit abnehmbarem Vier-Sitzer-Armlehne, Becherhalter, Kühlschrank, 24-V-Steckdose, USB-Anschluss usw., eingeführt nach statischen und dynamischen Komfortstandards des Fahrzeugs sowie einem neu entwickelten Sitz mit großer Dämpfung und Stoßdämpfer für „12 Stunden ohne Ermüdung“.

neue Technik

1. Leistungssteigerungen bei der Zerkleinerung:

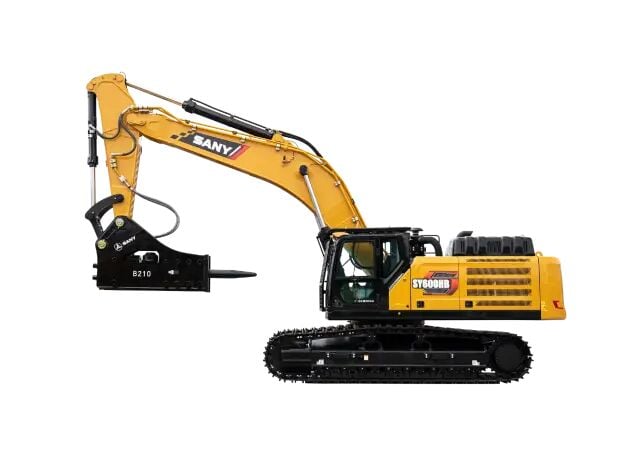

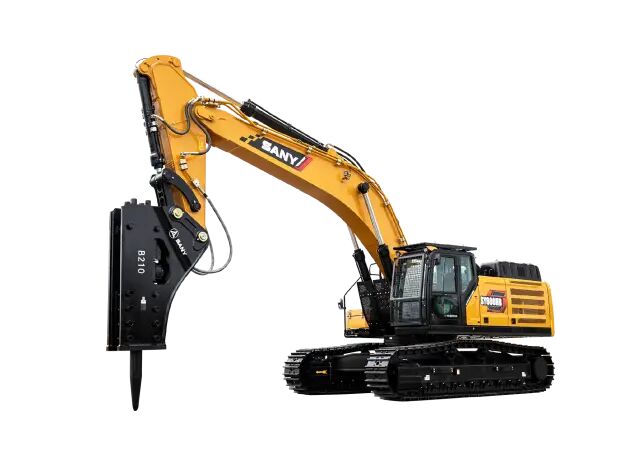

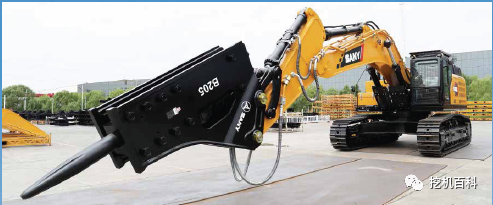

• Der Standard-205-Zerkleinerer ist mit einem 210-Superschlegel erhältlich, der effizienter beim Zerkleinern ist.

• Die Kolbenstange verfügt über eine standardmäßige Schutzabdeckung, um Stöße und Kratzer zu vermeiden und die Lebensdauer zu verlängern.

• Ausgestattet mit einem speziellen Zerkleinerungssteuerungsprogramm für Zerkleinerungsmuster, die auf die besten Parameter abgestimmt sind.

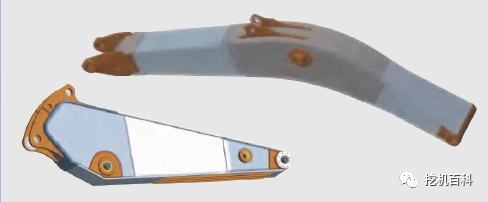

2. Verbesserung der Ausleger- und Rippenkonstruktion:

• Die 20.000-Stunden-Arbeitseinheit-Technologie wird vollständig eingesetzt, um hohe Zuverlässigkeit und längere Lebensdauer der Arbeitseinheit sicherzustellen.

• Die Kastenstruktur der Ausleger und Planierraupen wurde vergrößert und verbreitert, mehrere innere Verstärkungsplatten eingebaut, hochfeste Materialien verwendet; die hohe Zuverlässigkeit wird durch vollständige Datentests sowie strenge Haltbarkeitsprüfungen unter realen Bergbaubedingungen sichergestellt.

3. Ausgang für Bergbautyp:

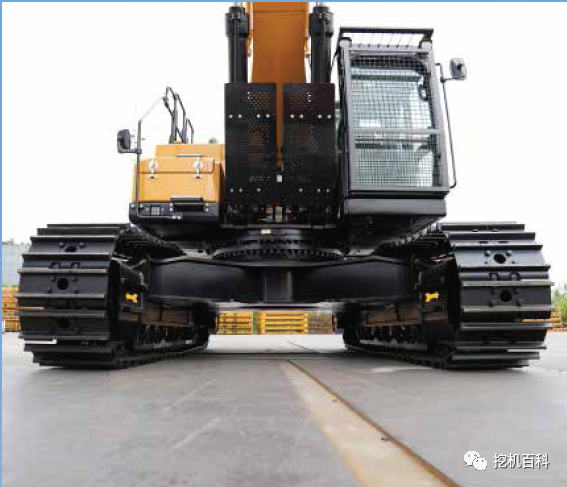

• Verwendung verstärkter unterer Rahmen, schwerer Stützräder und Kettenräder, extrem verschleißfester Laufketten sowie verstärkter Antriebs- und Lenkrollen; der Körper ist mit vollständig geschützten Kettenleitblechen ausgestattet, um die Festigkeit des Fahrwerks in rauen Umgebungen sicherzustellen und die Lebensdauer zu verlängern.

4. Doppelkanal-Kombinationstechnologie außerhalb des Armaturencockpits:

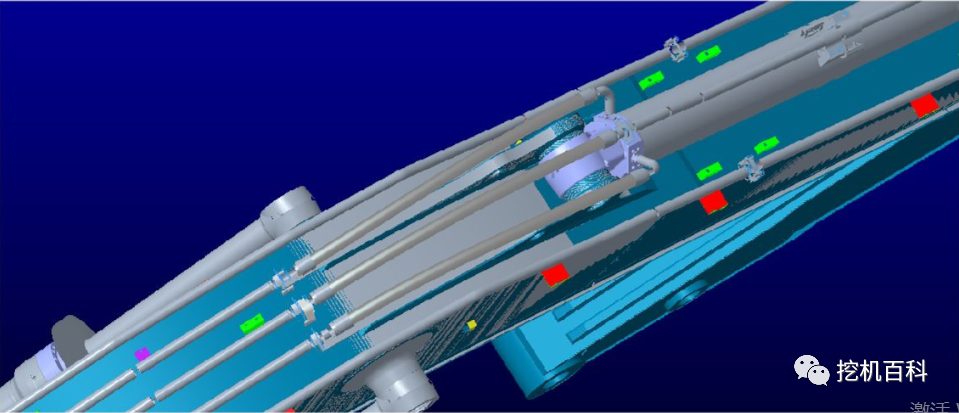

• Der Hohlraum des Bowie-Tanks verfügt über zwei Ölmündungen und verwendet zwei 32er-Öffnungen, um den Fluss außerhalb des Bowie-Tank-Ventils zu gewährleisten, wodurch der Druckverlust in der Leitung erheblich reduziert und somit Kraftstoffverbrauch gespart wird.

5. Steuerungsanpassung:

• Entsprechend den eigenen Betriebsgewohnheiten und Präferenzen können die Reaktionsfähigkeit, Arbeitspräzision und Steuerungseinstellungen der Maschine angepasst werden, um den unterschiedlichen Betriebsanforderungen des Kunden gerecht zu werden.

Funktionseinstellungen *

Motor:

• Gekoppelte Motoren

• Dynamische Abstimmungsmodussteuerung

• Kühlkörper (mit Sicherheitsnetz)

• 24-V-/-5,0-kW-Startermotor

• 50-A-Wechselstrommotor

• Ölbad-Luftfilter

• Trockendoppelfilter-Luftfilter

• Schmierölfilter

• Kraftstofffilter der Stufe 3

• Ölkühlgerät

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Automatisches Leerlaufsystem

Führerhaus:

• Ultraschallgedämmter Fahrerhausrahmen

• Verstärkte Lichtglasfenster

• Silikonkautschuk-Dämpfer

• Öffnungsfähiges Dach, vordere Abschirmung mit Fenster und linkes Fenster

• Notausgang über die Rückfenster

• Scheibenwischer (mit Reinigungsvorrichtung)

• Mehrere verstellbare Sitze

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Nutztaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Notfall-Stoppschalter

• Vorderes Schutznetz

○ Fallschutzvorrichtung

Der untere Laufkörper:

• Laufmotorkissen

• H-förmiger Spurführungsmechanismus

• Leistungsverriegelungseinrichtungen

• Kolbengekoppelte Antriebsräder

• Kettenheber und schwere Heberäder

• Verstärkte Kettenbahnen mit Wellendichtung

• 600mm Zwei-Rippen-Schienenplatte

• Verstärkte Seitenpedale

• Untere Platten

Hydrauliksystem:

• Wählen Sie einen Schalter für den Arbeitsmodus

• Steuerventil mit primärem Überlaufventil

• Zusätzlicher Ölauslass für das Steuerventil

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

• Hydraulische Druckstoß-Entlastungsblindleitung

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schweißnähte

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

• Anfahrschutz

Integriertes Schmiersystem

Obere Drehplattform:

• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

○ RÜCKSEITIGE ANSICHT Kamera

○ Warnleuchte im Fahrerraum

Überwachungssteuerungsinstrument:

• Standard-GPS

• Farbdisplay mit 10-Zoll-Bildschirm

• Das Iveco-System

• Stundenmesser, Kraftstoffstandsanzeige des Tanks

• Kühlmitteltemperaturanzeige

• Öldruckmessgerät

Fehler zeigt eine Warnung an:

• Reglertyp

• Der Pumpendruck ist abnormal

• Abnormale Vorabdruck für jede Aktion

• Die Versorgungsspannung ist abnormal

• Die Hydrauliköltemperatur ist abnormal

• Unzureichender Öldruck, Überhitzung der Motorflüssigkeit

• Der Beschleunigungsknopf ist ausgefallen

• Unzureichende Kraftstoffmenge.

Sonstiges:

• Hochkapazitäts-Elektroflasche

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Rutschfeste Pedale, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

○ Manuelle Butterspritze

○ Elektrische Diesel-Pumpe

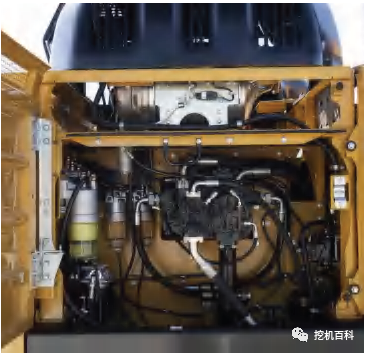

Einfache Wartung
