SANY SY600H Klassische Weiterentwicklung, völlig neues Upgrade

Zusammenfassung

Starke Dynamik besiegt Minen

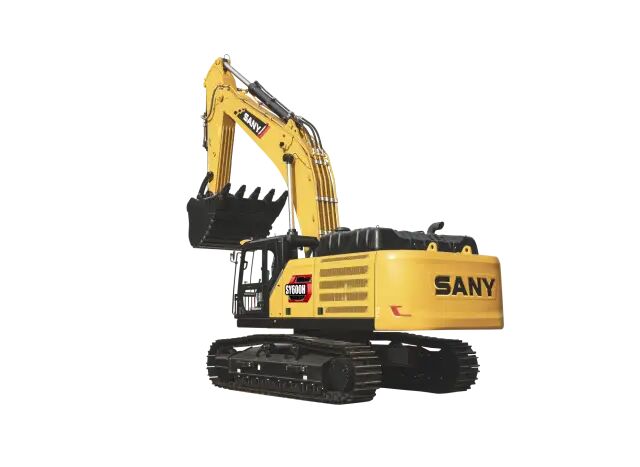

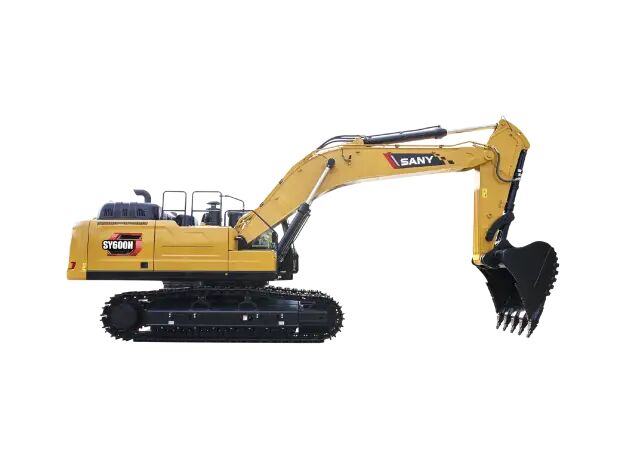

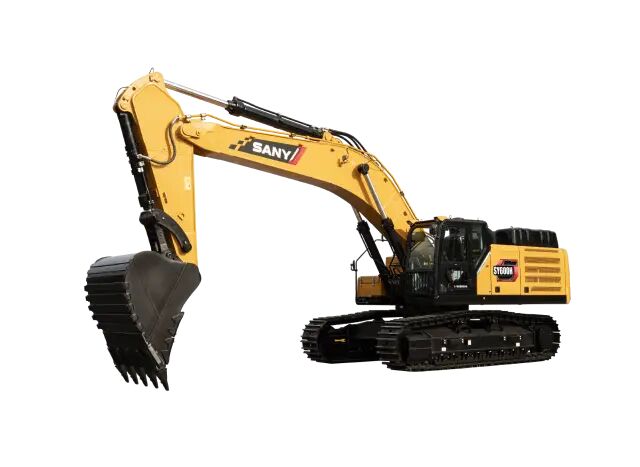

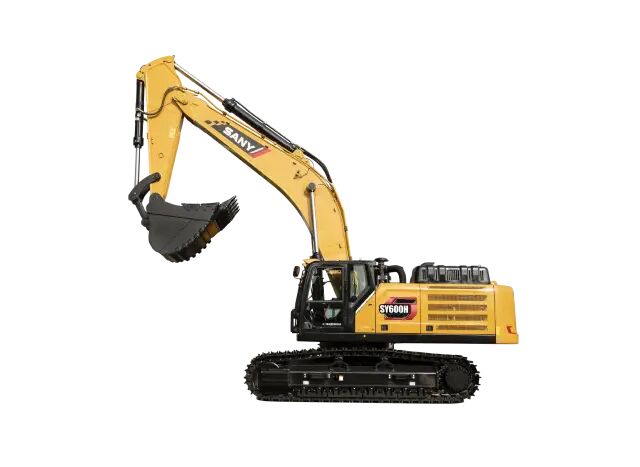

SY600H ist ein 60-Tonnen-Super-Baggerprodukt der Baureihe für den Bergbau, hergestellt von SANY Heavy Machinery. Es ist für den schweren Bergbau konzipiert und verfügt über starke Leistung und effiziente Ausgrabungskraft. Die gesamte Maschinenkonfiguration wurde bereits durch den Markt erprobt.

Der Viertaktmotor der neuen Generation SY600H-S setzt auf „neue Leistung“, „neue Technologie“ und „neues Design“ und wurde umfassend modernisiert. Das Fahrzeug wurde verbreitert und verlängert, die Stabilität verbessert, und das vollständig elektronische Hydrauliksystem bietet unschlagbare Vorteile hinsichtlich Manövrierfähigkeit, Kraftstoffverbrauch und intelligenter Reserven.

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Leistung:

Gehgewicht 380 kN

Kubikzugkraft 310 kN

Armbewegungskraft 270 kN

Geschwindigkeit:

Drehgeschwindigkeit: 8 U/min

Geschwindigkeit zu Fuß 5,3 / 3,1 km / h

Steigfähigkeit 75 Prozent (35 Prozent)

Bodenkontaktdruck 92,997 kPa

Antrieb:

Motor Isuzu 6WG1

Emissionsstandards Land IV

SCR + DOC + DPF

Hydrauliksystem:

Technische Route Vollelektrische Steuerung

Hauptpumpenmarke Kawasaki

Hauptpumpenmodell K5V240

Hauptventilmarke Kawasaki

Hauptventilmodell KMX36E

Die Arme und Arme sind:

●7000 mm Ausleger

●2800 mm Schaufelarm

3,5 m3 Schaufel (4 Arten von Schaufelserien)

Das Fahrwerksystem und die Struktur:

● 11000 kg Gewicht

600 mm Doppelzahnkette

50 Laufketten (eine Seite)

• 9 Achsen auf jeder Seite

• 2 Kettenräder auf jeder Seite

Öl- und Wasserzufuhr:

Kraftstofftank 750 L

Hydrauliktank 490 L

50 L Motoröl

Frostschutzmittel 60 L

Endantrieb 2 × 15 L

Drehmotor 14 L

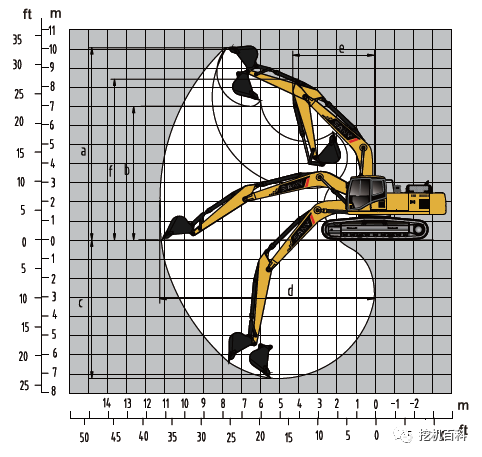

Einsatzbereich:

A. Maximale Ausgrabungshöhe 11350 mm

B. Maximale Entladungshöhe 7770 mm

C. Maximale Ausgrabungstiefe * 4700 mm

D. Maximale Ausgrabungsdistanz 11800 mm

E. Minimaler Trägheitsradius 5260 mm

F. Maximale Höhe bei minimalem Trägheitsradius 9590 mm

Neue Leistung

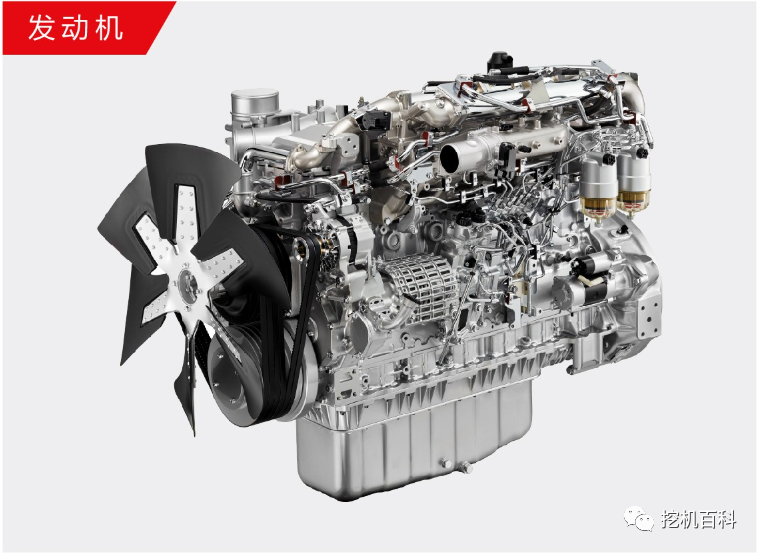

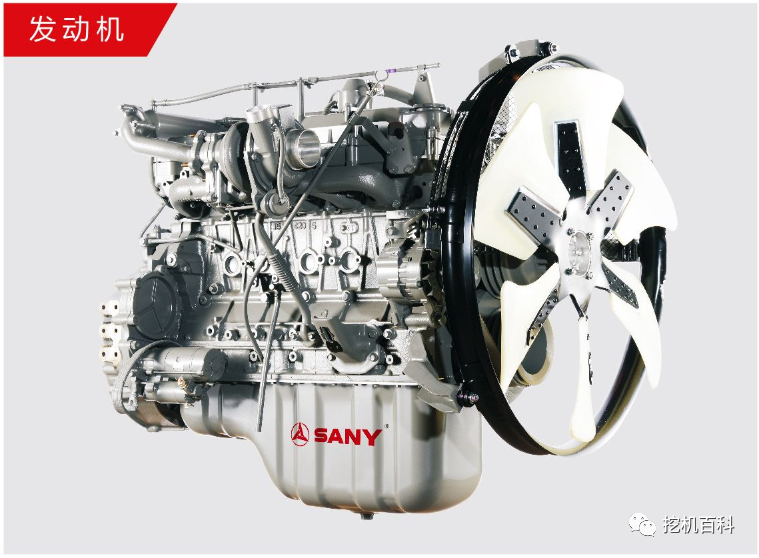

1. Antrieb:

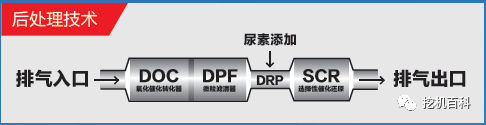

• Ausgestattet mit einem Isuzu 6WG1-Motor mit einer Leistung von 310 kW. Mit SCR + DOC + DPF-Nachbehandlungstechnologie, Harnstoffleitung mit elektrischer Heizung, reduziertem Kraftstoffverbrauch, sauberen Emissionen und umweltfreundlicherem Betrieb.

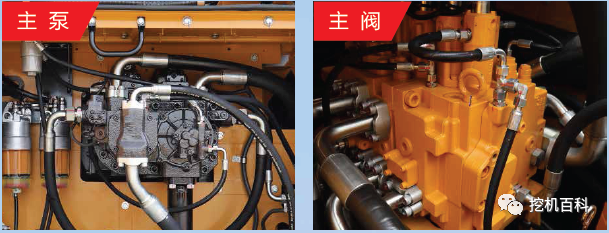

2. Hydrauliksystem:

• Ausgestattet mit vollständig elektronischer Kawasaki-Steuerung des Hauptventils und der Hauptpumpe, Hubraum erhöht auf 240 cm³, Verwendung eines 36-mm-Hauptschiebers mit großem Durchmesser, geringerer Systemdruckverlust, höhere Effizienz, niedrigerer Kraftstoffverbrauch.

Ein neuer Look

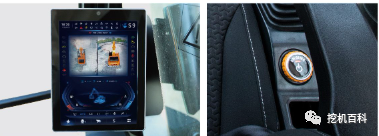

1. Intelligent:

• Ausgestattet mit einem 10-Zoll-intelligenten Display, integrierter Klimaanlage, Radio, Bluetooth, GPS und weiteren Funktionen, serienmäßig mit einem Knopf zum Maschinenstart, unterstützt Fehlererkennung und -alarm, intelligente Fehlersuche und Diagnose sowie die neue Einladefunktion per Knopfdruck – sicherer und intelligenter.

2. C12 Fahrerhaus:

• Der neu aufgewertete Fahrerraum wurde entsprechend den fünf Merkmalen „intelligente Vernetzung, intelligente Interaktion, intelligente Konstruktion, intelligentes Fahren und intelligente Wartung“ entwickelt, um Unterhaltung, Interaktion und Technologie zu verbessern. Die Fahrerkabine ist 25 mm breiter als die der vorherigen Generation, die Bedienelemente sind größer. Die Frontscheibe ist 10 Prozent breiter als bei der vorherigen Generation, die Glasfläche des Fahrzeugs ist um 10 Prozent größer, die Sicht ist weiträumiger.

3. Dichtungs-Upgrade:

4. Klimaanlagen-Upgrade:

• Mit einem neuen Klimaanlagensystem ausgestattet, die Luftkanalführung der Klimaanlage ist optimiert, die Kühlleistung ist im Vergleich zum Vorgängermodell um 10 % gesteigert, das Kondensatorvolumen ist um 30 % größer als beim Vorgängermodell. Die Klimaanlage kann an Bord gereinigt werden, die Wartung ist bequem.

5. Innenausstattung: Upgrade

• Eine neu aufgewertete Innenausstattung mit abnehmbarem Vier-Sitzer-Armlehne, Becherhalter, Kühlschrank, 24-V-Steckdose, USB-Anschluss usw., eingeführt nach statischen und dynamischen Komfortstandards des Fahrzeugs sowie einem neu entwickelten Sitz mit großer Dämpfung und Stoßdämpfer für „12 Stunden ohne Ermüdung“.

6. Sicherheit und Zuverlässigkeit:

• Rahmenverstärkte Kabine, Sicherheitsleistung um 30 % höher als bei gewöhnlicher Kabine, ausgestattet mit Notausschalter, rutschfester Abdeckung, steinschlaggeschützter Seitentür usw., um die Sicherheit von Ausrüstungs- und Bergbaubetrieben weiter zu erhöhen.

neue Technik

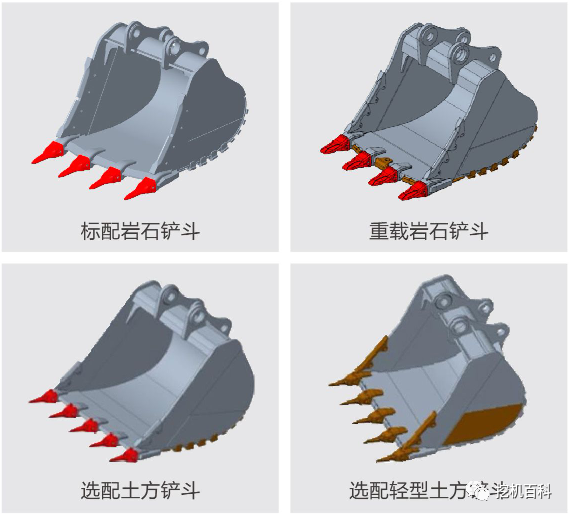

1. Schaufel-Upgrade:

• Standardmäßiger 3,5-m³-Löffel, geeignet für raue Einsatzbedingungen im Bergbau;

• Vier Arten von serialisierten Schaufeln können konfiguriert werden, um jeweils eine individuelle Situation optimal zu bewältigen, die Bauleistung zu steigern und komplexen Einsatzbedingungen mühelos gerecht zu werden.

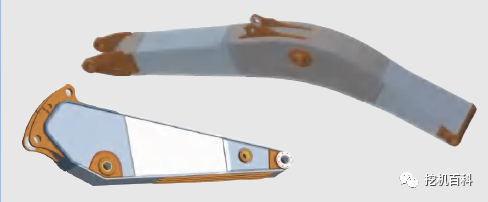

2. Verbesserung der Ausleger- und Rippenkonstruktion:

• Die 20.000-Stunden-Arbeitseinheit-Technologie wird vollständig eingesetzt, um hohe Zuverlässigkeit und längere Lebensdauer der Arbeitseinheit sicherzustellen.

• Die Kastenstruktur der Ausleger und Planierraupen wurde vergrößert und verbreitert, mehrere innere Verstärkungsplatten eingebaut, hochfeste Materialien verwendet; die hohe Zuverlässigkeit wird durch vollständige Datentests sowie strenge Haltbarkeitsprüfungen unter realen Bergbaubedingungen sichergestellt.

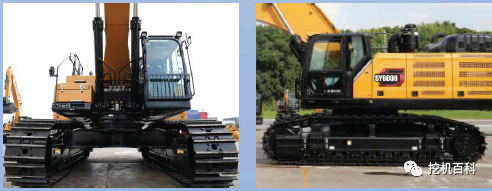

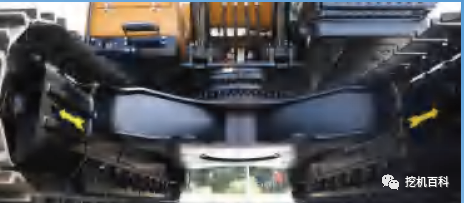

3. Abbautyp verlässt das Fahrzeug

• Ausstieg breiter und länger, verbessert die Stabilität. Verwendet verstärkte Unterrahmen, schwere Stütz- und Kettenräder, ultrastarke verschleißfeste Laufketten sowie verstärkte Antriebs- und Lenkrollen; der Fahrzeugkörper ist mit vollständig geschützten Kettenschutzleisten ausgestattet, um die Festigkeit des Fahrwerks unter rauen Umgebungsbedingungen sicherzustellen und die Lebensdauer zu verlängern.

Funktionelle Anordnung

Motor:

• Gekoppelte Motoren

• Dynamische Abstimmungsmodussteuerung

• Kühlkörper (mit vollständigem Schutzgitter)

• 24-V-/-5,0-kW-Startermotor

• 50-A-Wechselstrommotor

• Ölbad-Luftfilter

• Trockendoppelfilter-Luftfilter

• Schmierölfilter

• Kraftstofffilter der Stufe 3

• Ölkühlgerät

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Automatisches Leerlaufsystem

Führerhaus:

• Ultraschallgedämmter Fahrerhausrahmen

• Verstärkte Lichtglasfenster

• Silikonkautschuk-Dämpfer

• Öffnungsfähiges Dach, vordere Abschirmung mit Fenster und linkes Fenster

• Notausgang über die Rückfenster

• Scheibenwischer (mit Reinigungsvorrichtung)

• Mehrere verstellbare Sitze

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Nutztaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Eine Sonnenblende

• Notfall-Stoppschalter

• Vorderes Schutznetz

○ Fallschutzvorrichtung

Der untere Laufkörper:

• Laufmotorkissen

• H-förmiger Spurführungsmechanismus

• Hydraulischer Schnellspannmechanismus

• Kolbengekoppelte Antriebsräder

• Kettenheber und schwere Heberäder

• Verstärkte Kettenbahnen mit Wellendichtung

• 600mm Zwei-Rippen-Schienenplatte

• Verstärkte Seitenpedale

• Untere Platten

Hydrauliksystem:

• Wählen Sie einen Schalter für den Arbeitsmodus

• Steuerventil mit primärem Überlaufventil

• Zusätzlicher Ölauslass für das Steuerventil

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

• Öl-Leckfilter

• Quetschblindenrohre

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schweißnähte

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

• Anfahrschutz

Integriertes Schmiersystem

Obere Drehplattform:

• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

○ RÜCKSEITIGE ANSICHT Kamera

○ Warnleuchte im Fahrerraum

Überwachungssteuerungsinstrument:

• Standard-GPS

• Farbdisplay mit 10-Zoll-Bildschirm

• Das Iveco-System

• Stundenmesser, Kraftstoffstandsanzeige des Tanks

• Kühlmitteltemperaturanzeige

• Öldruckmessgerät

Fehler zeigt eine Warnung an:

• Reglertyp

• Der Pumpendruck ist abnormal

• Abnormale Vorabdruck für jede Aktion

• Die Versorgungsspannung ist abnormal

• Fehler in der Anlassermotorrelais

• Die Hydrauliköltemperatur ist abnormal

• Unzureichender Öldruck, Überhitzung der Motorflüssigkeit

• Der Beschleunigungsknopf ist ausgefallen

• Unzureichende Kraftstoffmenge.

Sonstiges:

• Hochkapazitäts-Elektroflasche

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Rutschfeste Pedale, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

○ Manuelle Butterspritze

○ Elektrische Diesel-Pumpe

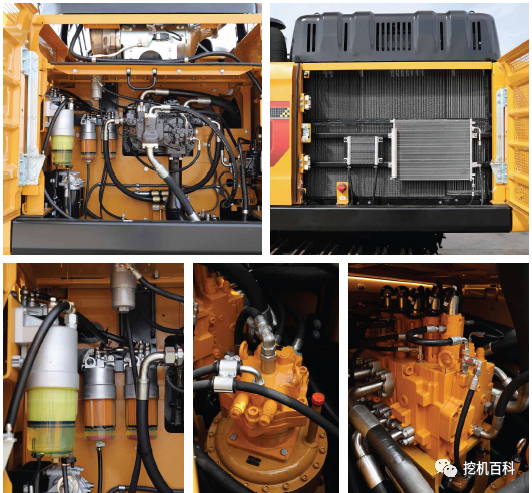

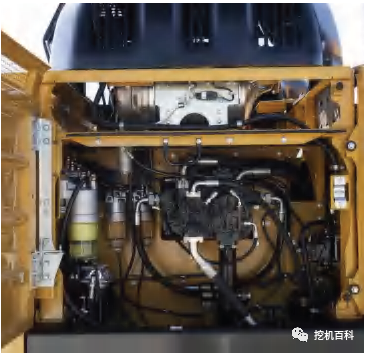

Einfache Wartung
