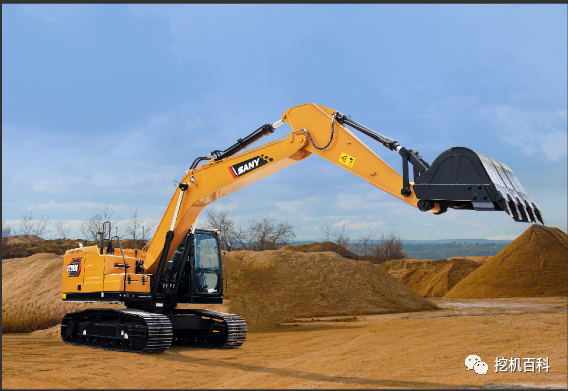

SANY SY205C Klassische Weiterentwicklung, komplett neues Upgrade

Zusammenfassung

Der König von Taban! Genieße die Gnade der Einsamkeit.

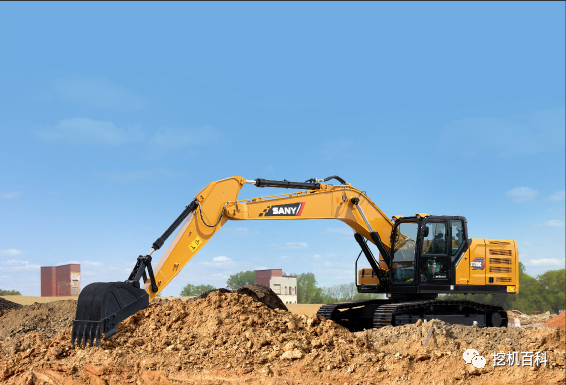

SY205C ist ein 20-Tonnen-Erdgrabungsfahrzeugprodukt, das von Sany Heavy Industries hergestellt wird. Unter dem Konzept „hohe Effizienz und Kraftstoffeinsparung“ wurde ein kundenspezifisches Modell eingeführt, das eine echte „private Anpassung“ an Bedienungsgewohnheiten ermöglicht. Es ist im Bereich des mittleren Bergbaus weithin bekannt und seit seiner Markteinführung bei den Betreibern beliebt.

Die völlig neue SY205C National-Stufe-4-Maschine wurde umfassend in den Bereichen „neue Leistung“, „neues Design“ und „neue Technologie“ verbessert, verwendet ein neues elektronisch gesteuertes Hauptventil mit hoher Bedienempfindlichkeit und zeichnet sich durch niedrigen Kraftstoffverbrauch und hohe Kosten-Nutzen-Relation aus, wodurch sie den Einsatzanforderungen von Kunden unter unterschiedlichen industriellen Bedingungen gerecht wird.

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Leistung:

Kubikzugkraft 126 kN

Armschubkraft 103 kN

Geschwindigkeit:

Schwenkgeschwindigkeit 11 min⁻¹

Geschwindigkeit beim Fahren 5,3 / 3,2 km/h

Steigfähigkeit 70 Prozent (35 Prozent)

Bodenpressung 47,4 kPa

Antrieb:

Motor Mitsubishi 4 M50

Hubraum 4,899 L

Emissionsstandards Land IV

Technischer Weg EGR + DOC + DPF

Hydrauliksystem:

Technologischer Weg: vollständig elektronisch gesteuert

Marke der Hauptpumpe: Hengli

Hauptpumpenverdrängung 130cc

Hauptventilmarke Hengli

Drehmotor und Getriebe RG14-Getriebe

Die Arme und Arme sind:

● 5700 mm Ausleger

● 2700mm Kolbenstange

● 1,0 m³ Schaufel

Das Fahrwerksystem und die Struktur:

● 5700 kg Gewicht

600 mm Doppelzahnkette

46 Laufketten (eine Seite)

• 7 Achsen pro Seite

• 2 Kettenräder auf jeder Seite

Öl- und Wasserzufuhr:

Kraftstofftank 370 L

Hydrauliktank 240 L

20 L Motoröl

Wärmetauscher 25 L

Achsantrieb 2 × 5,0 L

Drehmotor * 4 L

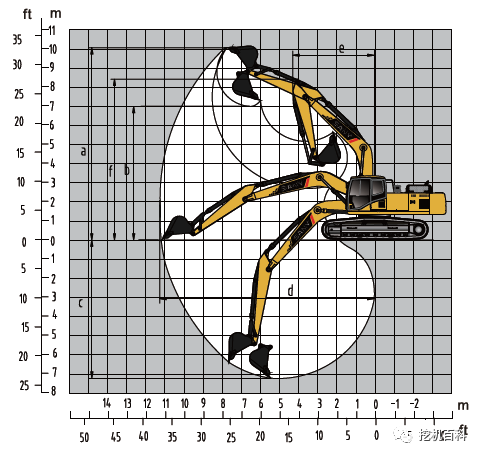

Einsatzbereich:

A. Maximale Ausgrabungshöhe 9600 mm

B. Maximale Entladehöhe 6730 mm

C. Maximale Ausgrabungstiefe 6600 mm

D. Maximale Ausgrabungsdistanz 10280 mm

E. Minimale Trägheitsradius 3730 mm

F. Maximale Höhe beim minimalen Trägheitsradius 7680 mm

Neue Leistung

1. Antrieb:

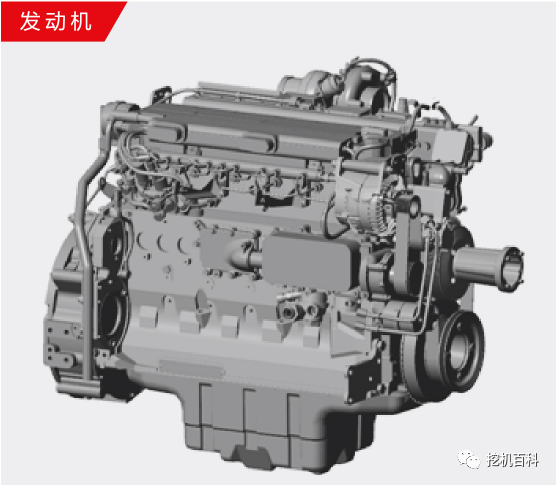

• Mitsubishi Fuso 4M50 Motor, Leistung 118kW, Drehmoment ist groß , dynamische Reaktion ist schneller. Mit EGR + DOC + DPF-Nachbehandlungstechnologie wird eine präzise Steuerung von Ansaugluftmenge und Einspritzmenge erreicht, die Erfüllung der nationalen Abgasstufe 4 ermöglicht, Kraftstoffverbrauch und Emissionen reduziert.

2. Hydrauliksystem:

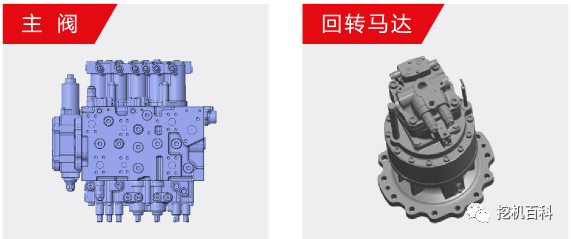

• Es ist mit einem stehenden voll-elektrischen Steuerventil und einer statischen Hauptpumpe ausgestattet, wodurch die Kolbenstangenregeneration und ein schneller Ölrücklauf ermöglicht werden. Die Arme können über reduzierte Regenerationsfunktionen verfügen und sind energiesparender.

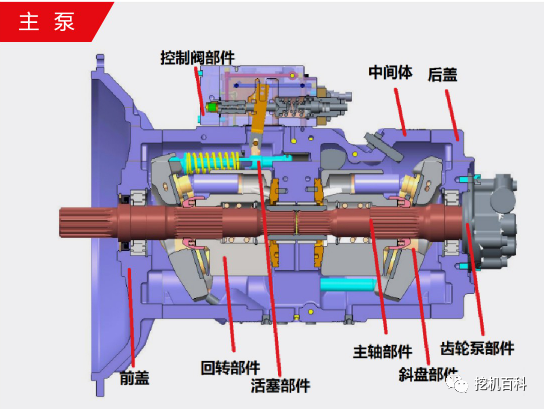

• Ausgestattet mit einer Hauptpumpe mit großer Verdrängung von 130cc, kann der Motor den Drehzahlbereich

  Erweitern, um den Betrieb in wirtschaftlichen Kraftstoffverbrauchsbereichen zu erleichtern.

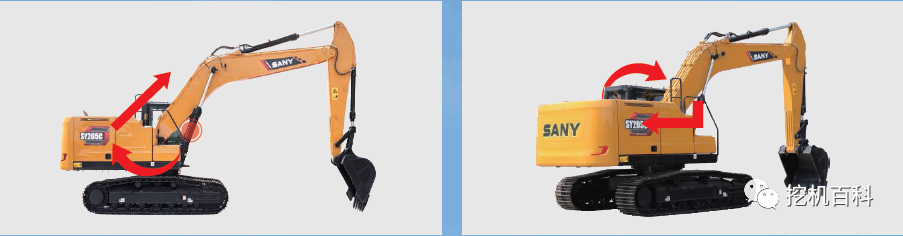

• Der neu aufgewertete RG14-Getriebe reduziert die Drehgeschwindigkeit, verbessert die Rotationskapazität, erhöht die Leistungsfähigkeit bei Hangarbeit und beschleunigt die Rotationsanlaufgeschwindigkeit. Die Drehvorrichtung erhöht die Drehkraft um 12 %. Der Drehantrieb der Maschine wurde gesteigert, ihre Leistungsfähigkeit bei Hangarbeit verbessert und die Drehstartgeschwindigkeit erhöht.

Ein neuer Look

1. Intelligent:

• Der 10-Zoll-Bildschirm wurde erneut verbessert und ist nun dünner, heller und schärfer; Höhere Systemintegration, Multi-Unit-Integration von Karosseriesteuerung und Energiemanagement sowie weniger Komponenten; Unterstützt OTA-Updates über 4G-Netzwerk, schneller und sicherer, mit zusätzlicher Funktion für Tastenruf; Nachtschaltlichter verzögern das Erlöschen, eine-Taste-Umschaltung zwischen Vorhand- und Rückhand-Anzeige, Rückfahrkamera serienmäßig – für sicheres Fahren.

2. C12 Fahrerhaus:

• Sany hat mit renommierten Automobildesign-Unternehmen zusammengearbeitet, um den Fahrerraum vom Äußeren bis zum Nutzererlebnis vollständig nach dem Konzept „Komfort, Bequemlichkeit, Autonomie und Intelligenz, vernetztes Ökosystem“ zu modernisieren und so eine „First-Class“-Fahrzeugumgebung für Kunden zu schaffen.

3. Neues Interieur:

4. Ein neues Klimatisierungssystem:

• Angetrieben durch ein neues Klimasystem wurde der Luftkanal der Klimaanlage optimiert, die Kühlleistung ist stärker und die Luftmengenverteilung erfolgt nun besser. Die Verdampfer der Klimaanlage ermöglichen die Reinigung und Wartung im Innenraum, wodurch die Reinigung vereinfacht wird.

neue Technik

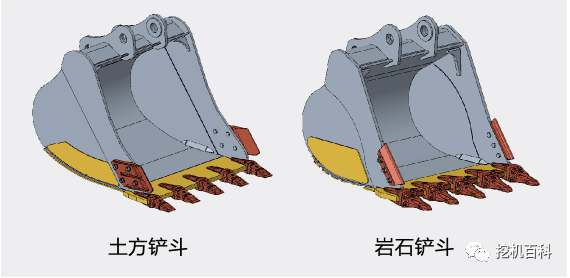

1. Schaufel-Upgrade:

• Die Erdschaufel ist standardisiert, Felslöffel sind optional erhältlich, um so „eine Maschine, ein Einsatz“ zu erreichen und unterschiedliche Arbeitsbedingungen zu erfüllen.

• Schubdüsen optimieren, um die Materialfließfähigkeit zu erhöhen und die Reibung zu verringern. Der Winkel zwischen vorderer Schaufelplatte und Grundplatte wird vergrößert, wodurch die Schubkraft erhöht wird. Der durchschnittliche Widerstand während des Ausgrabungsprozesses wird reduziert und die Ausgrabungseffizienz gesteigert.

2. Momentum-Hybridtechnologie

• Durch die nutzbare Hybridtechnologie werden beim Absenken der Arme erzeugte Energie gesammelt und an den Ausleger sowie die Drehbewegung zurückgeführt, wodurch Energie bequem und schnell unmittelbar und effizient bereitgestellt wird. Ein standardmäßiger Ausgrabungsarbeitszyklus spart etwa 4 % ein.

3. DPC-Technologie

• Die Direktleistungsregelung (DPC) passt dynamisch an die Last an, sodass alle gängigen Arbeitsphasen in den ökonomischen Bereich verschoben werden. Die Leistungsanpassung erfolgt nach Bedarf, wodurch Verschwendung vermieden und Energie eingespart wird.

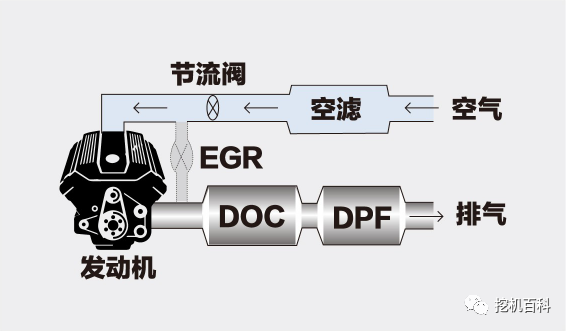

4. DPD + EGR-Technologie

• Ein Teil des Abgases zirkuliert im Gaszufuhrsystem und mischt sich mit Frischluft, um die Bildung von NOX zu unterdrücken. Die Abgasrückführung (EGR) wurde von der Rohrtyp-Version auf die lamellenförmige Version aktualisiert, wodurch eine schnellere Kühlung erfolgt.

Funktionelle Anordnung

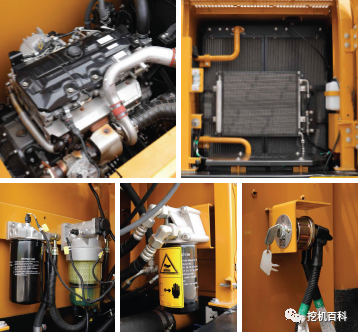

Motor:

• 24-V-/-5,0-kW-Startermotor

• 50-A-Wechselstrommotor

• Luft-Vorfilter

• Trockendoppelfilter-Luftfilter

• Zylindrischer Schmierölfilter

• Großkraftstofffilter

• Ölkühlgerät

• Heizung mit Schutzgitter

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Gekoppelte Motoren

• Automatisches Leerlaufsystem

Führerhaus:

• Schallschutz-Stahlkabine

• Verstärkte Lichtglasfenster

• Silikonöl-Gummi-Vibrationsdämpfung

• Öffnbares Dach, vordere Verkleidung und Türfenster

• Notausgang über die Rückfenster

• Scheibenwischer mit Reiniger (leise)

• Verstellbarer Sitz mit verstellbaren Armlehnen

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher (kostenlos)

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Nutztaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

Der untere Laufkörper:

• Laufmotorkissen

• H-förmiger Spurführungsmechanismus

• Hydraulischer Schnellspannmechanismus

• Kolbengekoppelte Antriebsräder

• Kettenheber und schwere Heberäder

• Verstärkte Kettenbahnen mit Wellendichtung

• 600 mm Spurbreite

• Verstärkte Seitenpedale

• Untere Platten

Hydrauliksystem:

• Hochwirksame Hauptpumpe mit großer Förderleistung

• Steuerventil mit primärem Überlaufventil

• Zusätzlicher Ölauslass für das Steuerventil

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

• Ein Absinken des Arms könnte eine Regenerierung auslösen.

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schaufel-Spielregulierungseinrichtung

• Zentrale Schmieranlage für Schweißverbindungen

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

Obere Drehplattform:

• Kraftstofffüllstandsanzeiger

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

Klimaanlagensystem:

• Klimaanlage

• Gefilterte Klimaanlage, Klimatisierung

• Frischluft-Ventilationssystem (Frischlufunktion)

Überwachungssteuerungsinstrument:

• Stundenzähler, Kraftstoffanzeige

• Motorkühlflüssigkeitstemperatur

• Ein neuer 10-Zoll-Großbildschirm

• Kundenanpassungsmodus

Alarmsystem:

• Der Öldruck ist unzureichend

• Die Motor-Kühlfüssigkeit ist überhitzt

• Unzureichende Kraftstoffmenge.

• Fehlercode-Warnung

Sonstiges:

• Standard-Elektroflasche

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Anti-Rutsch-Matten, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

• Manuelle Butterspritze

Einfache Wartung
