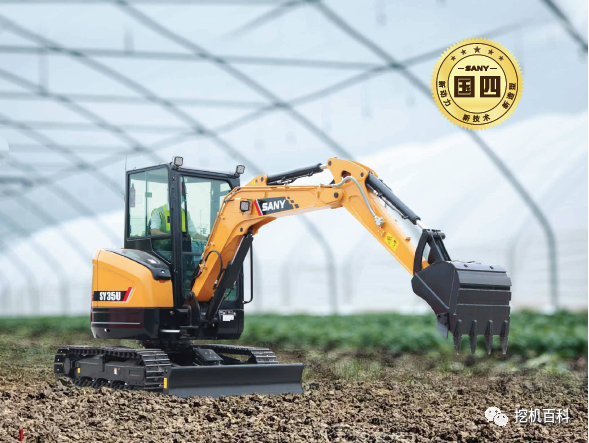

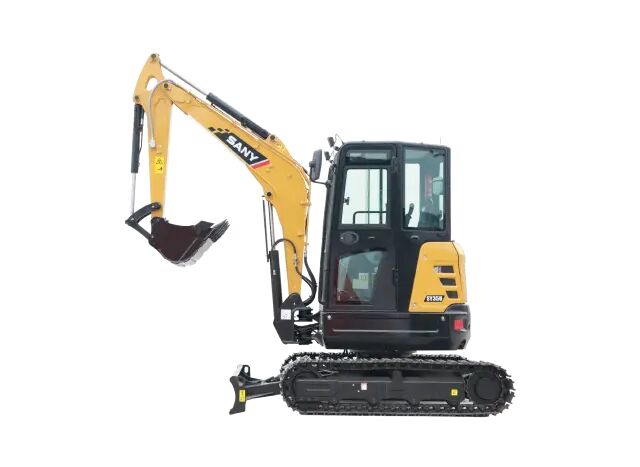

SANY SY35U Klassische Weiterentwicklung, komplett neues Upgrade

Zusammenfassung

Hochwertige Konfigurationen, vielseitig

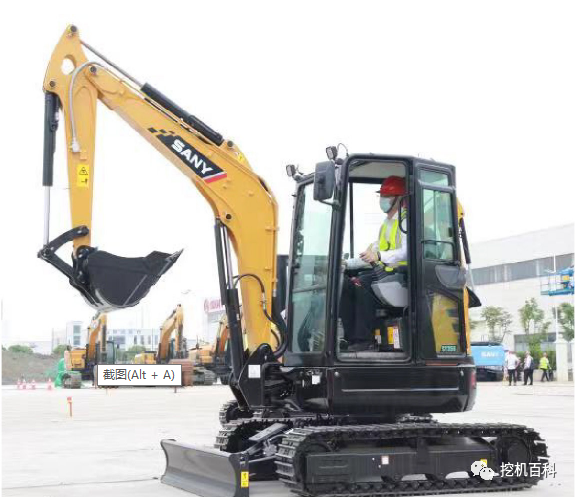

SY35U ist ein Minibaggerprodukt der 3-4-Tonnen-Klasse, das von Sany Heavy Machinery entwickelt wurde. Mit seiner einzigartigen Form und hochwertigen Designkonzept erhielt es internationale Anerkennung und gewann erfolgreich den „China Design Red Star Award“ sowie den „Golden Point Design Award“.

SY35U wurde im Bereich „neue Leistung“, „neue Form“, „neue Technologie“ verbessert und zeichnet sich durch „hervorragende Leistung, ultrahohe effizienz, ultralange Lebensdauer, ultrakomfortabel“ und andere Eigenschaften aus und kann somit den Anforderungen verschiedener Länder und Kunden gerecht werden.

Haupttechnische Spezifikationen:

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Schaufelzugkraft 30,4 kN

Armbaggkraft 18,2 kN

Drehgeschwindigkeit 9 U/min

Fahrgeschwindigkeit 4,2 / 2,4 km/h

Steigfähigkeit 70 Prozent (35 Prozent)

Bodenpressung 32 kPa

Antrieb:

Motor Yanmar 3 TNV88

Frontale Festleistung 20,2 kW / 2200 min⁻¹

Hubraum 1,642 L

Emissionsstandards Land IV

Hydrauliksystem:

Technisches, lastabhängiges System zur Strömungsverteilung

Die Arme und Arme sind:

●2540 mm Ausleger

● 1400 mm Stange

○ 1650 mm Stange

●0,12 m³ Schaufel

Das Fahrwerksystem und die Struktur:

● 300 mm Spur (Stahl / Gummi)

• 4 Achsen pro Seite

● 1 Kettenrad pro Seite

Öl- und Wasserzufuhr:

Kraftstofftank 50 L

Hydraulikölbehälter 40 L

Motoröl 6 L

Frostschutzmittel 3,8 L

Achsantrieb 2 × 0,7 L

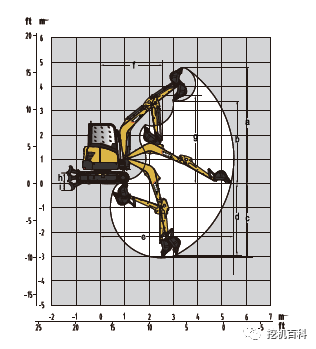

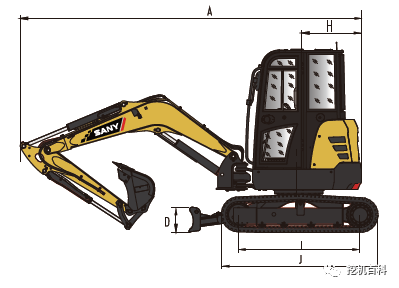

Einsatzbereich:

A. Maximale Ausgrabungshöhe 4865 mm

B. Maximale Entladehöhe 3445 mm

C. Maximale Ausgrabungstiefe 3.115 mm

D. Maximale vertikale Ausgrabungstiefe mit Ausleger 2640 mm

E. Maximaler Ausgrabungsradius 5480 mm

F. Minimaler Trägheitsradius 2465 mm

G. Maximale Höhe beim minimalen Trägheitsradius 3690 mm

H. Bulldozer-Aufhängung Maximale Bodenfreiheit 375 mm

I. Maximale Einsinktiefe des Bulldozers 370 mm

J. Auslenkweg des Arms nach links 765 mm

K. Auslenkweg des Auslegers nach rechts 605 mm

Neues Upgrade – überlegene Leistung

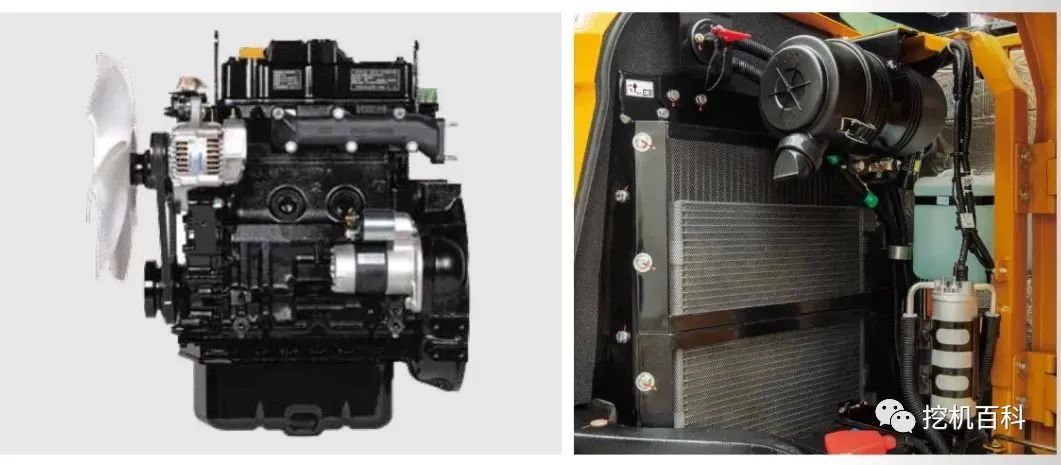

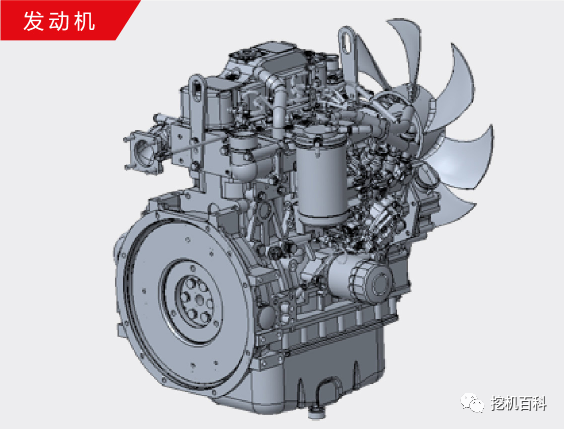

1. Antrieb:

• SANY kundenspezifischer Yanmar 3TNV88-Motor, gemäß der nationalen Abgasstufe IV, starke Leistung, effizient und zuverlässig.

• Motorvorteile: Mikrobergbau wird breit eingesetzt und von Kunden hoch anerkannt. Er ist langlebig, sparsam im Kraftstoffverbrauch und einfach zu warten.

2. Hydrauliksystem:

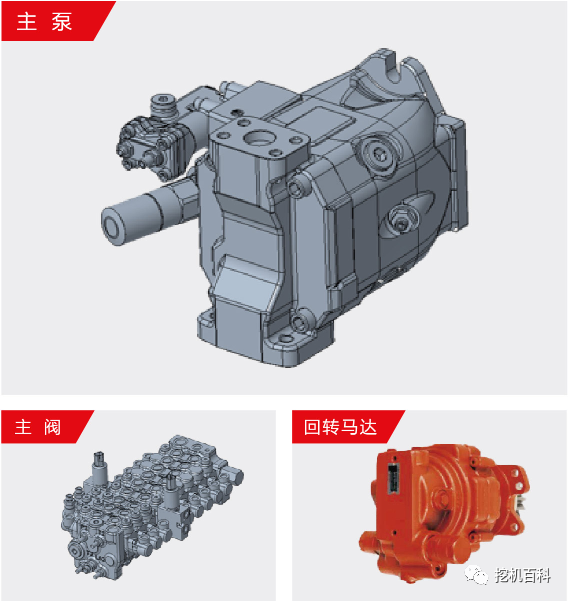

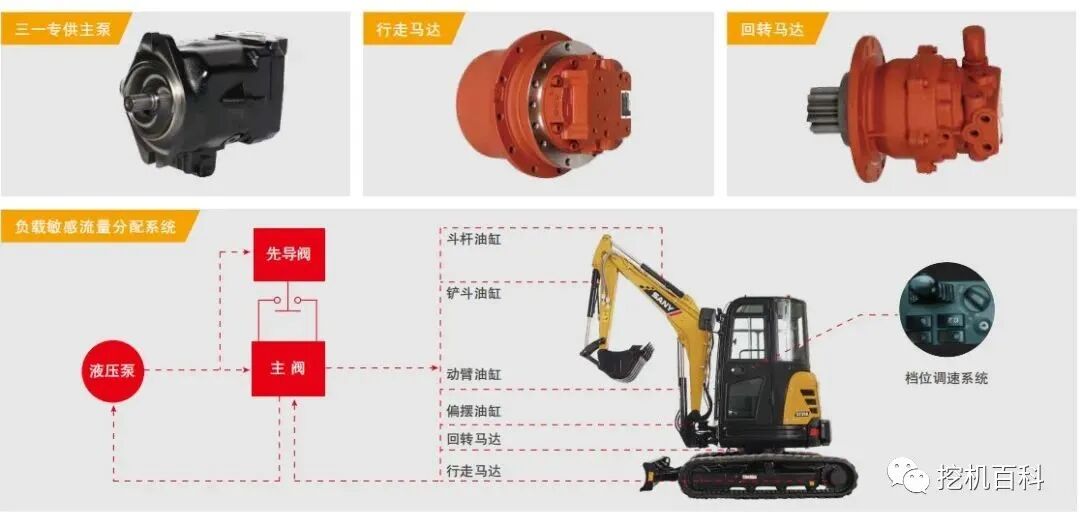

• SANYs kundenspezifisches Pumpen- und Ventilsystem, entwickelt und konzipiert entsprechend den Kundenanforderungen, zeichnet sich durch hervorragende Vorteile wie „hohe Zuverlässigkeit, geringer Druckverlust und gleichmäßige Zusatzbewegung“ aus. Das elektrische Steuerungs-Upgrade des Hilfsventils macht die Steuerung des Hilfsventils komfortabler, steigert die Effizienz und hilft Kunden, einen größeren Wert zu schaffen.

3. Stufenloses Beschleunigungssystem

• Es kann die Leistung der üblicherweise verwendeten Stufen exakt abstimmen, um optimale Effizienz und Kraftstoffverbrauch zu erreichen.

Neues Upgrade – überlegene Leistung

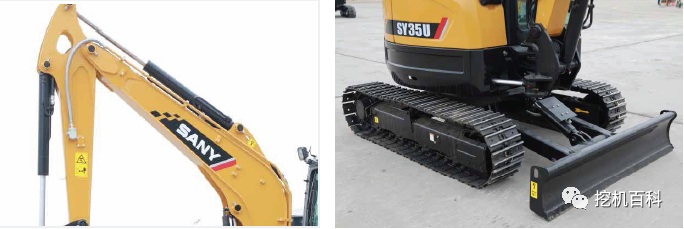

1. Komplette Modernisierung der Schaufeln und Aufhängungssysteme

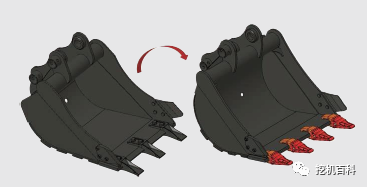

• Schaufeloptimierung, Schaufelgrabkraft 30,4 kN, Zahnstangengrabkraft 18,2 kN, Grabeffizienz um ca. 8 % gesteigert.

• Das Geflecht wird von vertikal auf horizontal geändert, ist hoch effizient, langlebig und einfach auszutauschen.

• Wissenschaftliche und rationale Anpassung des Radstands zur effektiven Verbesserung der Stabilität der gesamten Maschine sowie Doppelkugellager-Kettenstreben zur Beseitigung des Risikos einer Kettenbremse.

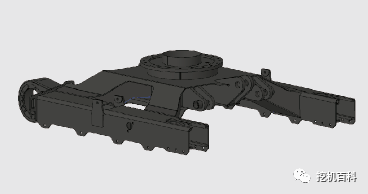

• Die linken und rechten Querträger des X-förmigen Unterrahmens mit Kastenstruktur weisen eine hohe Festigkeit und Steifigkeit auf und besitzen hervorragende Biege- und Torsionsfestigkeit, wodurch sie die Anforderungen verschiedener Arbeitsbedingungen erfüllen können.

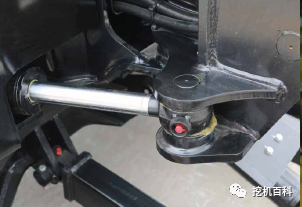

2. Hydraulikblockierung als Standard

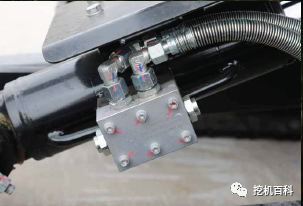

• Einbau einer Hydraulikblockierung in die Bulldozer-Hydraulikleitung und den Schwenkölbehälter, um Ablagerungen im Öltank weiter zu reduzieren und die Kundenzufriedenheit zu erhöhen.

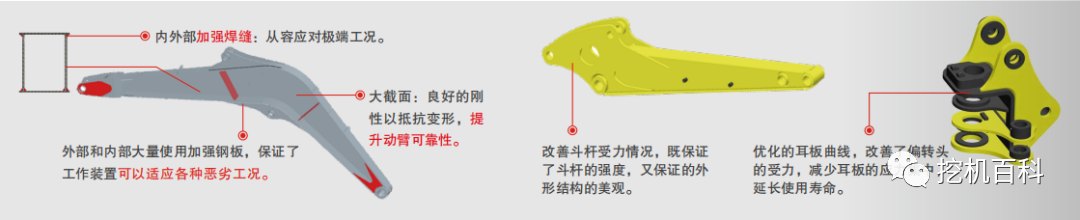

3. Modernisierung der Ausleger

• Verwenden Sie eine größere Querschnittsform, bessere Steifigkeit und verbessern Sie die Widerstandsfähigkeit der Arme gegen Verformung; In Schlüsselbereichen wird eine verstärkte Stahlplattenumschließung verwendet, um sich besser an raue Betriebsbedingungen anzupassen.

4. Verbesserungen am Kabinen- und Zapfenkopf

• Durch topologische Optimierung können die Pole und Gelenke sowohl Festigkeit gewährleisten als auch Gewicht reduzieren; die leichte Arbeitsgruppe ist eine Garantie für Kraftstoffeinsparungen.

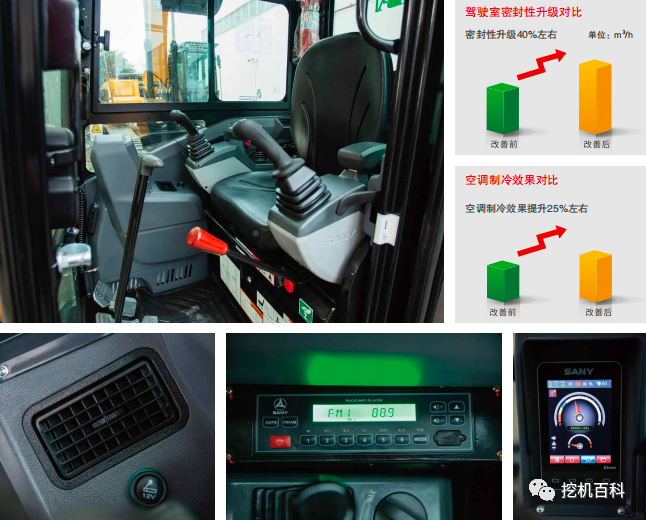

Modernisierung des Fahrerraums – ein neues Erlebnis

1. Optimierung der Fahrerhausstruktur:

• Das Lenkrad überschreitet nicht den Radius des Lenkrads, wenn die Fahrertür geöffnet wird, wodurch vollständig vom vorteilhaften hecklosen Design profitiert wird.

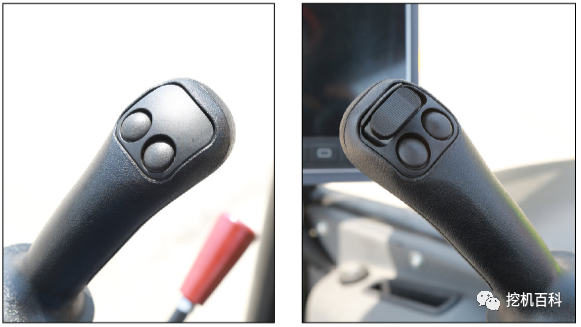

2. Elektrische Steuerung des Griffs verbessert:

• Der Erdspaten-Griff verfügt über einen Hoch-/Niedriggeschwindigkeits-Schalter, und der segmentierte Drahtstrahl ist wartungsfreundlich gestaltet.

• Der rechte Griff wurde auf einen multifunktionalen Griff mit integrierter Bremsfunktion aktualisiert.

3. Sichtsteuerung verbessert:

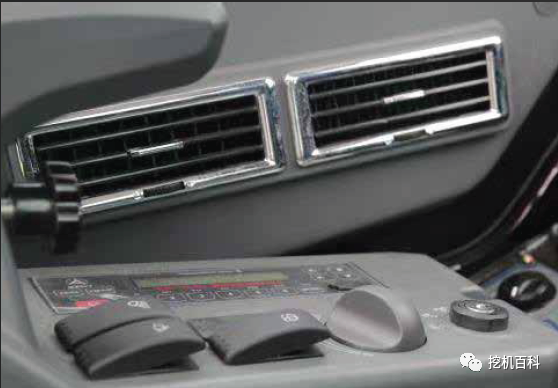

4. Klimaanlagenoptimierung:

• Die Klimakanäle und -öffnungen sind vollständig optimiert, um die Effizienz der Klimaanlage zu verbessern.

5. Leiser Komfort:

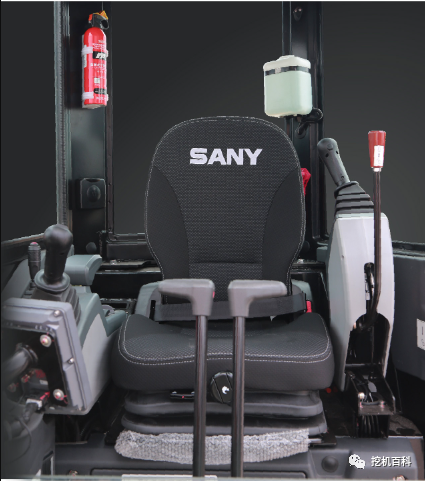

• Mechanischer Sitz mit hoher Rückenlehne und Schalldämpfung, niedrigere Sitz-SIP-Höhe, komfortablere Fahrweise.

• Optimierung des Schalldämpfers und Ummantelung mit thermischem Schwamm.

• Die Randbehandlung der Abdeckung wurde optimiert, und das Gesamtgeräuschpegel wurde im Vergleich zum nationalen Dreier um 1 dB reduziert.

• Es wird Automobil-Dichtungs- und Schalldämpfungstechnologie verwendet. Der Innengeräuschpegel erfüllt die neuesten Anforderungen an Umgebungsgeräusche und ermöglicht Ihnen ein komfortableres Erlebnis.

6. Menschliches Design:

• Der Fahrerraum ist mit einer Bluetooth-Radioanlage, Zigarettenanzünder, Aschenbecher, Getränkehalter, Dokumententasche, Leselampe sowie Kleider- und Hutablagen ausgestattet und verfügt über eine nutzerzentrierte, menschenfreundliche Detailgestaltung.

Trinity Digging – Ein vielseitiger Experte

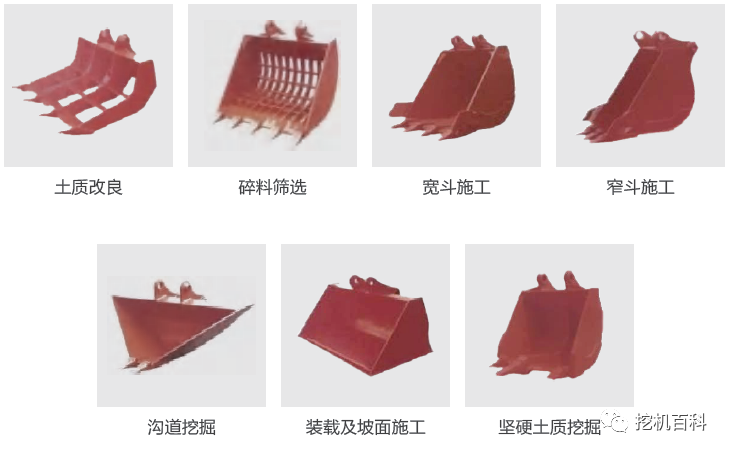

1. Vielfache Einsatzmöglichkeiten eines einzigen Geräts

• Standardkabine, optionaler Cabrio-Aufbau für niedrige Arbeitshöhen.

• Die zweifache Hilfsleitung ist standardisiert, und verschiedene Instrumente werden je nach tatsächlichen Bedürfnissen installiert, sodass problemlos Bagern, Greifen, Entladen, Bohren, Schneiden und Zerkleinern möglich ist.

• Die Hilfsleitung ist mit Kugelhähnen ausgestattet, um dem Kunden das Absperren der Ölleitung beim Auswählen der Armaturen zu erleichtern und eine Umweltverschmutzung zu verhindern.

2. Eine Vielzahl von Optionen:

• Standardmäßiger 1,4 m langer Stab, optionaler 1,65 m langer Stab, größerer Arbeitsbereich.

• Gummitracks können optional gewählt werden, um problemlos mit städtischen Arbeitsbedingungen zurechtzukommen.

Funktionelle Anordnung

Der untere Laufkörper:

• Laufmotorkissen

• Leistungsorientierte Anspannung der Einrichtungen

• antriebsrad

• Zwei unterstützte Ketten

• 300 mm breiter Stahltrack

• Die Bodenplatte des unteren Fahrwerkrahmens

• Hochfester Wälzunterstützung

Hydrauliksystem:

• Energiespeicherung

• Straße 1 Hilfsölleitung

• Hydraulikölkühlung

• Automatische Rückwärtsbremse

• Geschützter Zylinder

• Dauerbetrieb im Straßenverkehr

• 40-Liter-Hydrauliköltank

Vordere Arbeitseinrichtungen:

• Schweißnähte

• 2540 mm vollgeschweißter Kasten-Ausleger

• 1400 mm vollgeschweißter Kastentyp, patentierte Technologie für den Löffelstiel

• Standardlöffel: 0,12 m³

• Schweißen, patentierte Gelenkablenkung

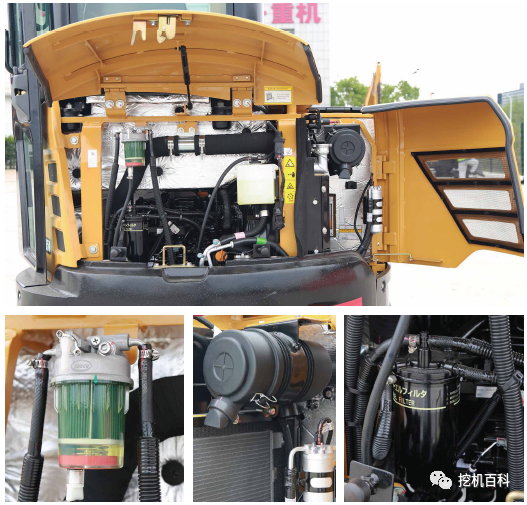

Motor:

• 3TNV88, China Stage 4

• 12 V / 1,7 kW Anlassermotor

• 12V-55A Haarmotor

• Trockendoppelfilter-Luftfilter

• Zylindrischer Schmierölfilter

• Großkraftstofffilter

• Automatisches Leerlaufsystem

• Der Motor heizt sich auf

• Ölkühlgerät

• Heizung mit Schutzgitter

• Lüfterverkleidung

• Gekoppelte Motoren

• 50-Liter-Kunststoffkraftstofftank

Führerhaus:

• Schallschutz-Stahlkabine

• Verstärkte Lichtglasfenster

• 4 Silikonöldämpfer

• Offenes vorderes Fenster

• Scheibenwischer mit Reinigungsanlage

• Sitz mit verstellbaren Armlehnen

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurt, Feuerlöscher, Sicherheitshammer

• Getränkehalter, Laternen

• Steuerschnittstange

• Klimaanlage

• Eine Garderobe und Haken für Hüte

Elektrisches Steuersystem:

• Motoreinstell-Schutzfunktion

• All-in-One-Display-Controller

• Überwachungssystem für Kraftstoff-, Wasser- und Ölt Temperatur und Druck

• Selbstdiagnosefunktion bei Fehlern

• Motordrehzahlregelungssystem

• Fehlerwarnleuchte

• Bluetooth-Radio für Hochleistungs-Bagger

• Hochkapazitäre Batterien

• Not-Abschaltsteuerung für Motor

• Hauptschalter für Stromversorgung

Sonstiges:

• Verriegelbare Motorhaube

• Manuelle Butterspritze

Einfache Wartung
