SANY SY26U Klassische Weiterentwicklung, komplett neues Upgrade

Zusammenfassung

Klein und leistungsstark. Einen Elf bauen.

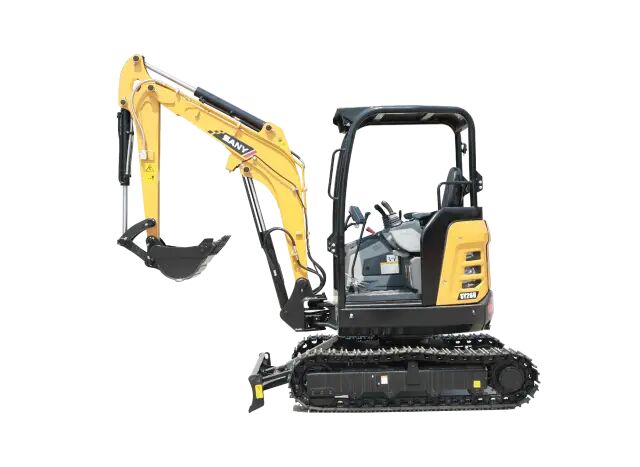

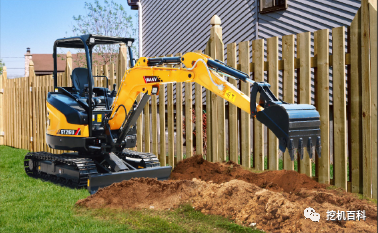

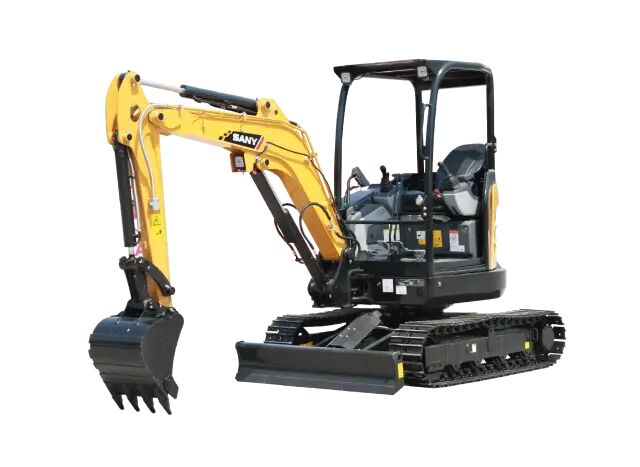

Der SY26U ist ein 2-3-Tonnen-Minibagger, hergestellt von Sany Heavy Machinery. Er ist kompakt gebaut und verfügt über keine Heckdrehung, und kann sich an eine Vielzahl enger Arbeitsbedingungen anpassen. Er kann mit verschiedenen Werkzeugen und Konfigurationen ausgestattet werden, um Multifunktionalität zu erreichen und so einen höheren Nutzen für Kunden zu schaffen.

Der SY26U wurde im Bereich „neue Leistung“, „neues Design“ und „neue Technologie“ verbessert. Er ist flexibel, einfach zu bedienen, sicher und umweltfreundlich, leicht zu warten, geeignet für kleine Projekte wie Hausrenovierungen, Gräben ausheben, Landschaftsgestaltung, Gemüsegewächshaus, Ackerbauobstgarten.

Haupttechnische Spezifikationen:

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Eimerzugkraft 27,9 kN

Armschubkraft 14,2 kN

Drehgeschwindigkeit 9 U/min

Geschwindigkeit 4,5 / 2,6 km / h

Steigfähigkeit 70 Prozent (35 Prozent)

Bodenpressung 26 kPa

Antrieb:

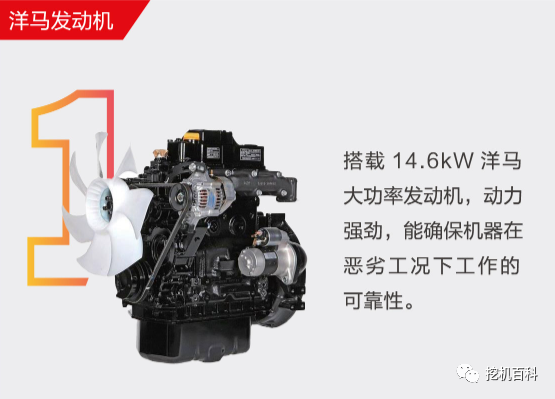

Motor 3 TN80F (Yanmar) / D1105 (Kubota)

Frontfeststehende Leistung 14,6 kW / 2400 min⁻¹ (Yanmar)

15,4 kW bei 2400 min⁻¹ (Kubota)

Hubraum 1,267 L (Yanmar)

Referenznummer: 1,123 L (Kubota)

Emissionsstandards Land IV

Hydrauliksystem:

Technisches, lastabhängiges System zur Strömungsverteilung

Die Arme und Arme sind:

2100 mm Arm

1300 mm Stange

●0,07 m³ Schaufel

○0,06 m³ Schaufel

Das Fahrwerksystem und die Struktur:

● 300 mm Spur (Stahl / Gummi)

• 4 Achsen pro Seite

● 1 Kettenrad pro Seite

Öl- und Wasserzufuhr:

Kraftstofftank 34 L

Hydrauliktank 27 L

Motoröl 3,4 / 1,6 L (Yanmar) / 3,5 / 1,8 L (Kubota)

Frostschutzmittel Wasser 2,4 L / Öl 1,7 L

Endantrieb 2 × 0,6 L

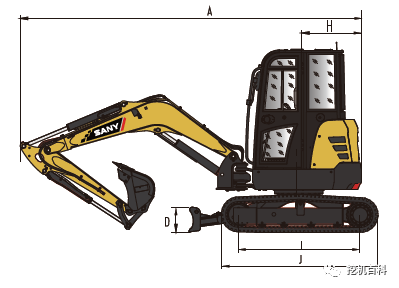

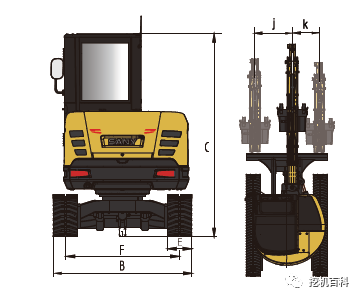

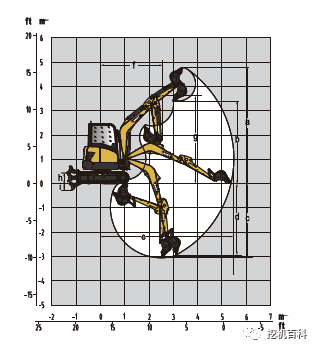

Einsatzbereich:

A. Maximale Ausgrabungshöhe 4410 mm

B. Maximale Entladehöhe 3100 mm

C. Maximale Ausgrabungstiefe 2820 mm

D. Maximale vertikale Armschaufel-Tiefe 2585 mm

E. Maximale Ausgrabungsreichweite 4850 mm

F. Minimaler Trägheitsradius 2110 mm

G. Maximale Höhe beim minimalen Trägheitsradius 3200 mm

H. Maximale Bodenfreiheit beim Heben des Planierrauks 360 mm

I. Maximale Tiefe von 330 mm beim Planieren

J. Auslenkweg des Arms nach links 765 mm

K. Rechte Auslenkungsdistanz des Auslegers 540 mm

Neues Upgrade – kraftstoffsparend

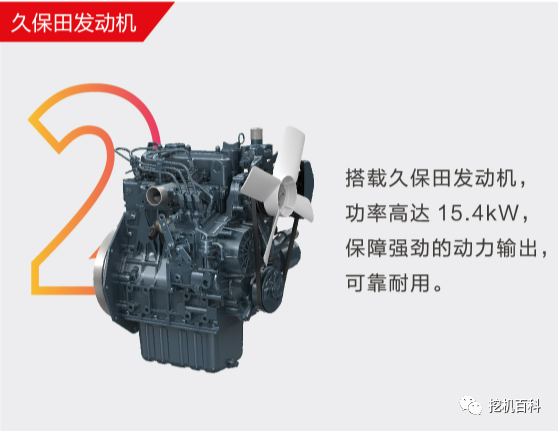

1. Antrieb:

• Der SY26U kann zwei Arten von Antriebslösungen bereitstellen, beide erfüllen die nationalen Abgasnormen der Stufe 4, leistungsstark, zuverlässig und langlebig, um die unterschiedlichen Leistungsanforderungen der Kunden zu erfüllen.

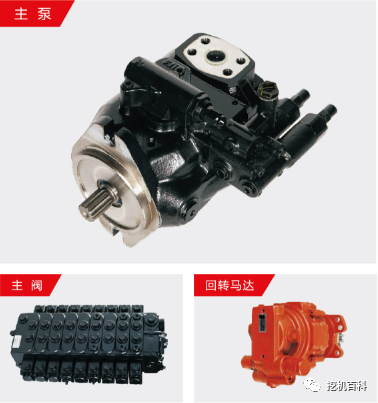

2. Hydrauliksystem:

• Angetrieben von bekannten Marken für Pumpen und Ventile, wurde das Design entsprechend den Kundenbedürfnissen entwickelt und zeichnet sich durch hervorragende Vorteile wie „hohe Zuverlässigkeit, geringer Druckverlust und gleichmäßige Zusatzbewegung“ aus.

• Das elektrische Steuerungs-Upgrade des Hilfsventils macht die Steuerung des Hilfsventils komfortabler, erhöht die Effizienz und hilft Kunden, einen größeren Wert zu schaffen.

3. Ein nichtpolares Drossel-Beschleunigungssystem

• Die Bagger können mit jeder gewünschten Geschwindigkeit arbeiten, wodurch individuelle Bedienung und Produktivität perfekt kombiniert werden.

Optimierung der Strukturkomponenten – Langlebigkeit

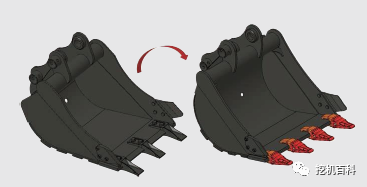

1. Komplette Modernisierung der Schaufeln und Aufhängungssysteme

• Die Schaufel wurde verbessert und bis zum "Zahn" bewaffnet. Die Ladekapazität stieg von 0,06 m³ auf 0,07 m³. Die gezackten Zähne wurden von 3 auf 4 erhöht und von Verschraubung auf Lötverbindung umgestellt, was effizienter ist, eine längere Lebensdauer bietet und leichter auszutauschen ist.

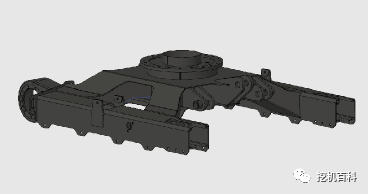

• Durch die Analyse der Stabilität der gesamten Maschine wurde eine einseitige Struktur mit vier schweren Rädern und zwei lagergelagerten Kettenrädern konzipiert, um das Risiko einer Kettenbremse auszuschließen.

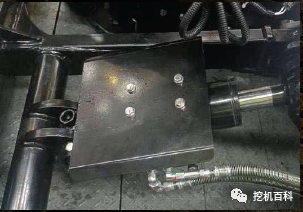

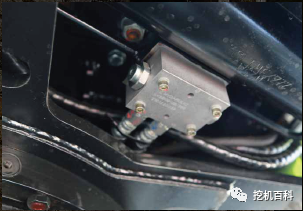

2. Hydraulikblockierung als Standard

• Einbau einer Hydraulikblockierung in die Bulldozer-Hydraulikleitung und den Schwenkölbehälter, um Ablagerungen im Öltank weiter zu reduzieren und die Kundenzufriedenheit zu erhöhen.

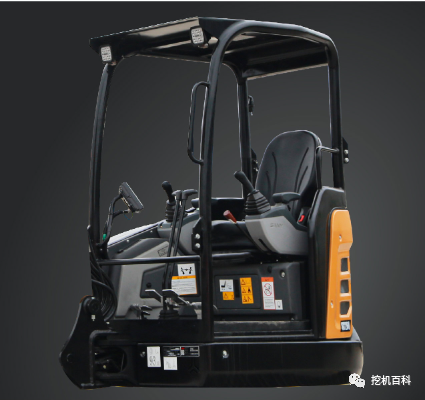

Fahrerhaus-Upgrade – flexibel und einfach zu bedienen

1. Das Verdeck lässt sich leichter demontieren:

• Verbesserung der vollständigen Demontage der Kapuze. Mit 8 Befestigungssätzen kann die Demontage des Verdecks abgeschlossen werden, wodurch ineffiziente Bedingungen im niedrigen Arbeitsbereich effizient bewältigt werden können.

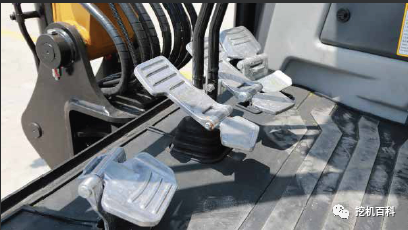

2. Fußmatten erhöht:

• Der neu entwickelte Hochbodenbelag weist im Vergleich zu den drei Ländern einen um 20 mm geringeren Abstand zur Sitzmontagefläche auf, was den Bedienkomfort verbessert. Die Fußmatte hat ein einfaches Muster und ist gleichzeitig rutschfest, wodurch sie leicht zu reinigen ist.

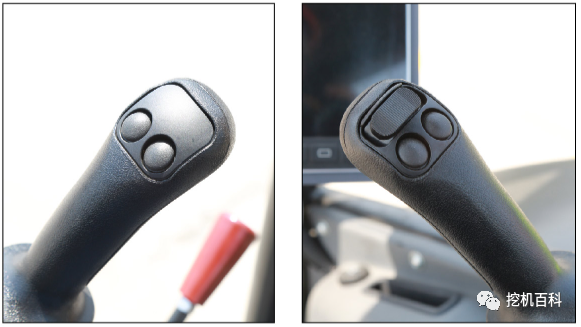

2. Multifunktionsgriff-Upgrade:

• Elektrik-System-Upgrade: Der Erdspaten-Griff integriert Umschalter für hohe und niedrige Geschwindigkeit, die Wasserschutz- und Staubschutzmaßnahmen der Leitungsanlage im gesamten Fahrzeug wurden verbessert, und das elektrische System wurde optimiert und aufgewertet, um Kunden ein angenehmeres Bedienungserlebnis zu bieten.

• Upgrade der elektrischen Steuerung des Schneiders: Der rechte Griff wurde zu einem Multifunktionsgriff mit integrierter Schneidfunktion weiterentwickelt.

• Die dritte Hilfsleitungs-Steuerungsart erfolgt per Fußpedal, die vierte Maschine wird über einen Handgriff gesteuert, was flexibler und komfortabler ist.

3. Verdichtung und Geräuschreduzierung – Smart Comfort:

• Der Schalldämpfer wurde optimiert und das Gesamtgeräusch um 1 Dezibel gegenüber dem nationalen Drei reduziert.

• Ausgestattet mit einem hochwertigen intelligenten Display, das Anzeige-, Abfrage-, Alarm- und andere Funktionen integriert.

• Serienmäßige vibrationsdämpfende Sitze sind komfortabel und können die Arbeitsmüdigkeit effektiv verringern.

4. Multifunktionsausstattung:

• Neue Ablageboxfunktionen wurden hinzugefügt, um die Aufbewahrung zu erleichtern. 12-V-Steckdose, Handyhalterung und Becherhalter sind integriert, vollständige Ausstattung für mehr Personen.

Trinity Digging – Ein vielseitiger Experte

1. Vielfache Einsatzmöglichkeiten eines einzigen Geräts

• Der SANY-Mikro-Bagger ist serienmäßig mit Hilfsleitung und Absperrventil ausgestattet und kann direkt mit Spalthämmern und anderen Hilfswerkzeugen verbunden werden. Legendäre Waffen Chinas beherrschen alles.

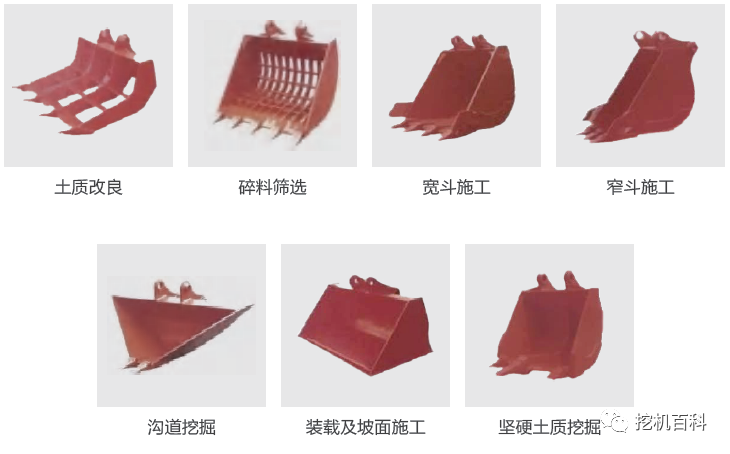

• Sany Min Bagger verfügte ursprünglich über schmale Gräben, breite Gräben, Unkrauteggen und andere Werkzeuge, je nach Arbeitsbedingungen unterschiedliche Werkzeuge und höhere Effizienz.

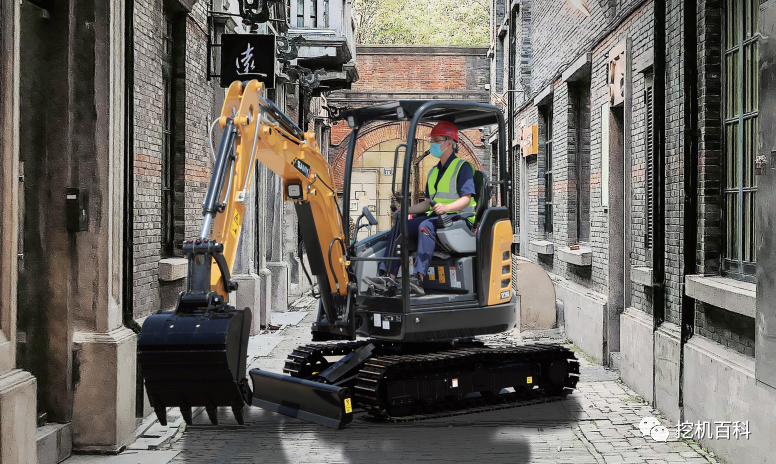

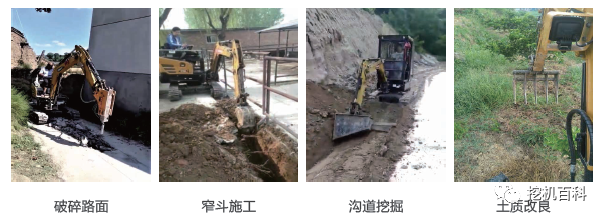

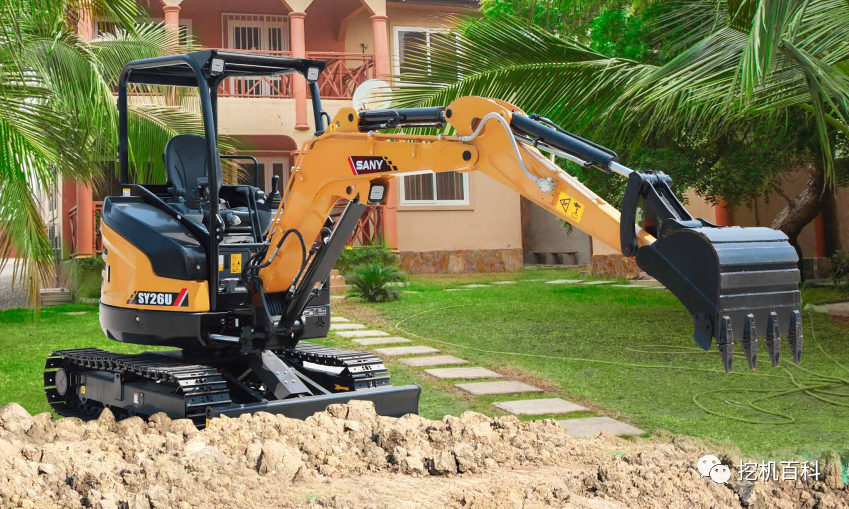

2. Anwendungsszenarien:

• Standardmäßige Hilfsleitungen und Absperrventile können direkt als Zusatzwerkzeuge wie Brechhämmer installiert werden, sowie ursprünglich angepasste Schlauchleitungen mit engem und weitem Durchmesser und Unkrautbürsten, mit verschiedenen Werkzeugen und höherer Effizienz. Wohnungsrenovierungen, Landschaftsgestaltung, Gemüseanbautunnel, Grabenaushub und Bodenverbesserung können durchgeführt werden

Funktionelle Anordnung

Motor:

• D1105

• 12 V / 1,4 kW Anlassermotor

• 12 V-60 A Haarmotor

• Trockendoppelfilter-Luftfilter

• Zylindrischer Schmierölfilter

• Großkraftstofffilter

• Der Motor heizt sich auf

• Ölkühlgerät

• Heizung mit Schutzgitter

• Lüfterverkleidung

• Gekoppelte Motoren

• Kunststofftreibstofftank

Der untere Laufkörper:

• Laufmotorkissen

• Leistungsorientierte Anspannung der Einrichtungen

• antriebsrad

• Doppelter Schulterstützrad

• 300 mm breite Stahlketten

• Die Bodenplatte des unteren Fahrwerkrahmens

• Hochfester Wälzunterstützung

• Bodenplatten

Hydrauliksystem:

• Energiespeicherung

• Straße 1 Hilfsölleitung

• Hydraulikölkühlung

• Automatische Rückwärtsbremse

• Geschützter Zylinder

• Dauerbetrieb im Straßenverkehr

• 27 L Hydrauliköltank

Vordere Arbeitseinrichtungen:

• Schweißnähte

• 2100 mm vollgeschweißter Kastenausleger

• 1300 mm vollgeschweißter Kastentyp

• Standardlöffel: 0,07 m³

• Optionaler Mulde: 0,06 m3

• Schweißen eines Drehgelenks

Das Cabrio:

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurt

• Trinkbecherhalter

• Steuerschnittstange

○ Fahrerhaus

Elektrisches Steuersystem:

• Motoreinstell-Schutzfunktion

• All-in-One-Display-Controller

• Überwachungssystem für Kraftstoff-, Wasser- und Ölt Temperatur und Druck

• Selbstdiagnosefunktion bei Fehlern

• Hochkapazitäre Batterien

Sonstiges:

• Verriegelbare Motorhaube

• Manuelle Butterspritze

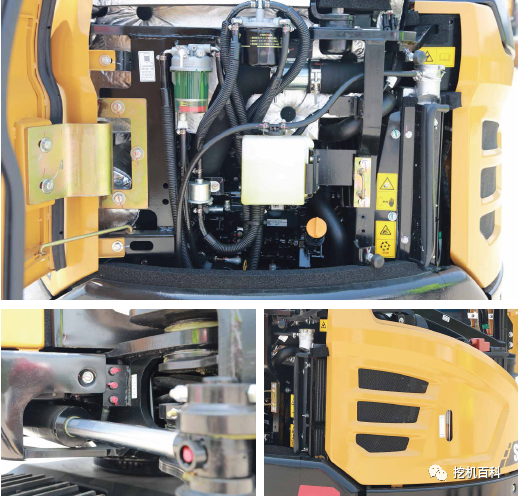

Einfache Wartung
