SANY SY245H Klassische Weiterentwicklung, völlig neues Upgrade

Zusammenfassung

Die Hardcore-Spieler können graben und passen.

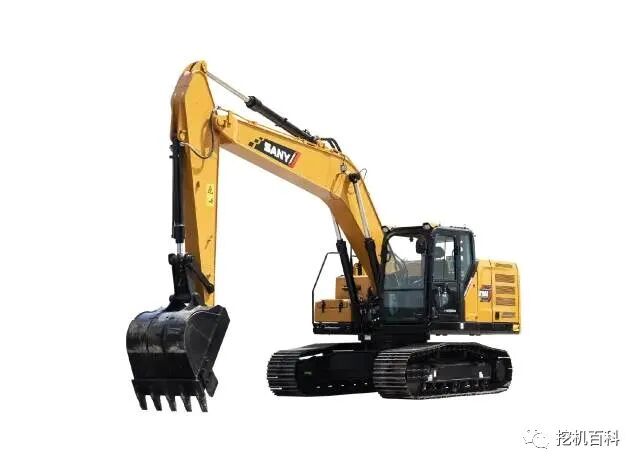

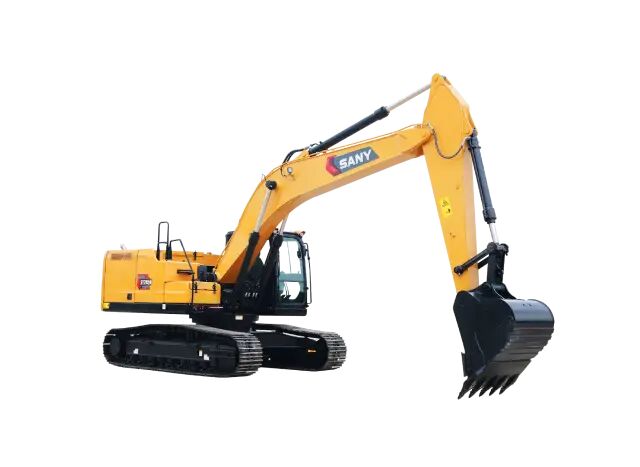

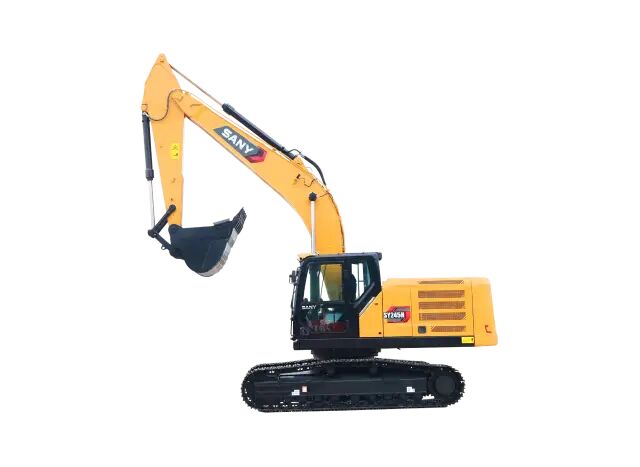

Der SY245H ist ein hydraulischer Minenbagger der 24-Tonnen-Klasse, hergestellt von Sany Heavy Industry. Er wurde speziell entwickelt für kleine und mittlere Bergwerke. Mit seiner hervorragenden Leistung hat er den „TOP50 Golden Finger Award“ der China Engineering Machinery „TOP50 Golden Finger Award“ gewonnen.

Der completely neue SY245H Tier-4-Motor steht im Fokus von „neuer Leistung“, „neuem Design“ und „neuer Technologie“ und wurde umfassend verbessert, und eignet sich für Erd- und Steinbaggerarbeiten sowie Ladeoperationen, Fundamentaushebungen von Gebäuden und Fabriken, städtische Umgestaltung, Landwirtschaft, Wasserwirtschaft, sanierung von Bergwerksböschungen, Straßenreparaturen und andere Projekte, um qualitativ hochwertigere Dienstleistungen zu bieten.

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Leistung:

Ausgrabkraft der Schaufel 175 (187) kN

Ausgrabkraft des Arms 120 (129) kN

Geschwindigkeit:

Drehgeschwindigkeit 10 U/min

Fahrgeschwindigkeit 5,8 / 3,7 km/h

Steigfähigkeit 70 Prozent (35 Prozent)

Bodenpressung 52,5 kPa

Antrieb:

Motor Deutz TCD5.7

Frontale Nennleistung 150 kW / 2100 min⁻¹

Hubraum 5,7 L

Emissionsstandards Land IV

DOC + DPF + SCR

Hydrauliksystem:

Technologischer Weg: vollständig elektronisch gesteuert

Hauptpumpe / Hauptventil Kawasaki

Kawasaki Motor + Kawasaki RG16E Drehzahlreduzierer

Die Arme und Arme sind:

● 5900 mm Ausleger

● 2950 mm Stiel

●1,4 m³ Schaufel

Das Fahrwerksystem und die Struktur:

● 4700 kg Gegengewicht

600 mm Doppelzahnkette

49 Laufrollen (eine Seite)

• 9 Achsen auf jeder Seite

• 2 Kettenräder auf jeder Seite

Öl- und Wasserzufuhr:

Kraftstofftank 440 L

Hydrauliktank 295 L

25 L Motoröl

Frostschutzmittel 34 L

Endantrieb 2 × 4,0 L

Harnstofftank 60 L

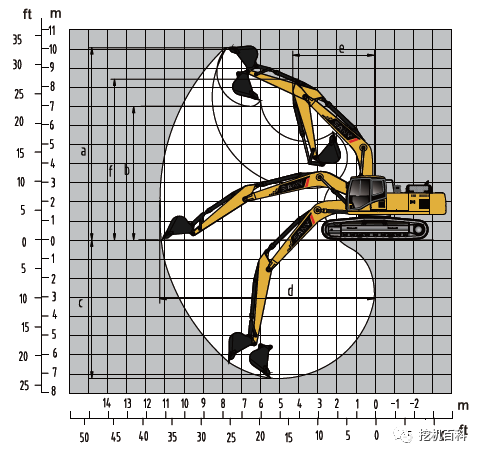

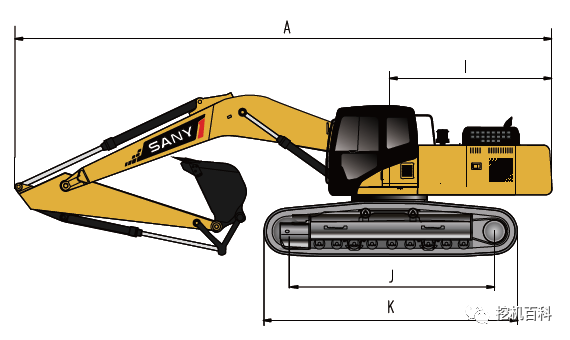

Einsatzbereich:

A. Maximale Ausgrabungshöhe 9745 mm

B. Maximale Entladehöhe 6715 mm

C. Maximale Ausgrabungstiefe 6705 mm

D. Maximale Ausgrabungsreichweite 10225 mm

E. Mindest-Trägheitsradius 3800 mm

F. Maximale Höhe beim Mindestradius der Drehmasse 8016 mm

Neue Leistung

1. Antrieb:

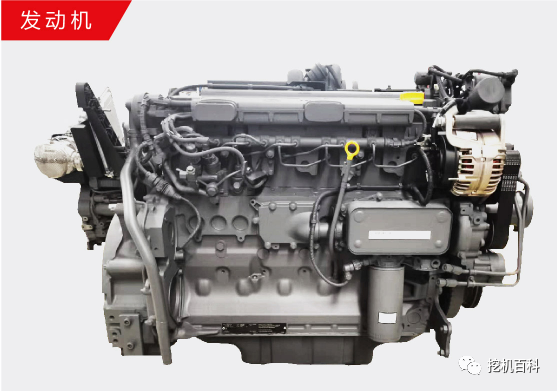

• Ausgestattet mit Deutz-Motor, feste Leistung von 150 kW, Gesamtleistung der Maschine

  Stark, schnell, effizient, langlebig und zuverlässig.

• Verwendung der DOC + DPF + SCR-Technikroute, durch die Ansaugseite

  Die präzise Steuerung der Abgas- und Öleinspritzmengen erfüllt die Abgasnorm Stufe 4 und reduziert den Kraftstoffverbrauch.

2. Hydrauliksystem:

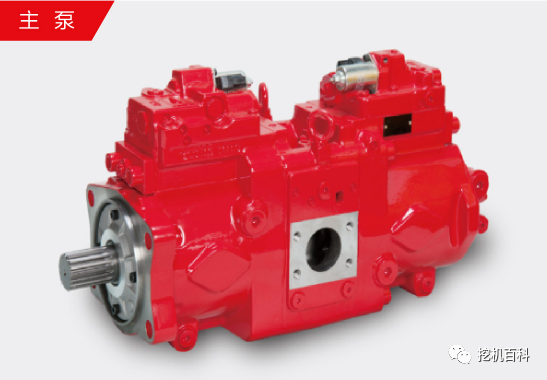

• Verwendung eines voll elektrisch gesteuerten Hydrauliksystems von Kawasaki, die Hauptpumpe weist „geringeres Geräuschniveau, hohe

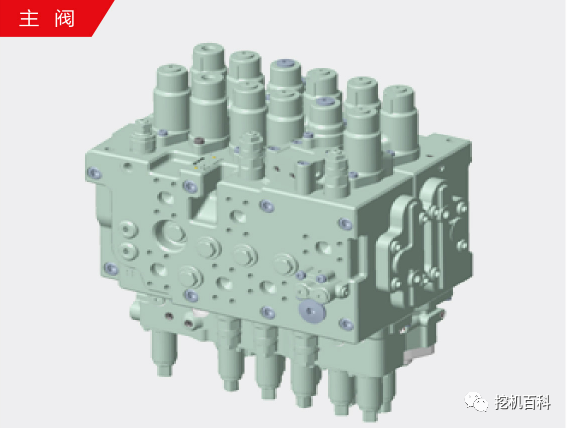

  Effizienz, hoher Druck“ solche hervorragende Vorteile auf, wodurch der Hauptventil-Durchfluss groß und effektiv ist.

  Verringerung des Energieverlusts des Hydrauliksystems und deutliche Verbesserung der Betriebsleistung.

• Neues aktualisiertes Kawasaki-Motor + Kawasaki RG16E-Getriebe, verbesserte Drehkapazität, stärkere Hangarbeitsfähigkeit, schnellerer Drehstart.

Ein neuer Look

1. Intelligent:

• Der 10-Zoll-Bildschirm wurde erneut verbessert und ist nun dünner, heller und schärfer; Höhere Systemintegration, Multi-Unit-Integration von Karosseriesteuerung und Energiemanagement sowie weniger Komponenten; Unterstützt OTA-Updates über 4G-Netzwerk, schneller und sicherer, mit zusätzlicher Funktion für Tastenruf; Nachtschaltlichter verzögern das Erlöschen, eine-Taste-Umschaltung zwischen Vorhand- und Rückhand-Anzeige, Rückfahrkamera serienmäßig – für sicheres Fahren.

2. C12 Fahrerhaus:

• Sany hat mit renommierten Automobildesign-Unternehmen zusammengearbeitet, um den Fahrerraum vom Äußeren bis zum Nutzererlebnis vollständig nach dem Konzept „Komfort, Bequemlichkeit, Autonomie und Intelligenz, vernetztes Ökosystem“ zu modernisieren und so eine „First-Class“-Fahrzeugumgebung für Kunden zu schaffen.

3. Neues Interieur:

4. Ein neues Klimatisierungssystem:

• Angetrieben durch ein neues Klimasystem wurde der Luftkanal der Klimaanlage optimiert, die Kühlleistung ist stärker und die Luftmengenverteilung erfolgt nun besser. Die Verdampfer der Klimaanlage ermöglichen die Reinigung und Wartung im Innenraum, wodurch die Reinigung vereinfacht wird.

5. Sicherheitsverbesserungen:

• Nachts verzögertes Ausschalten der Standlichter, ein Hauptschalter zwischen Front- und Rückbildschirm, Rückfahrkamera serienmäßig – für sicheres Fahren.

neue Technik

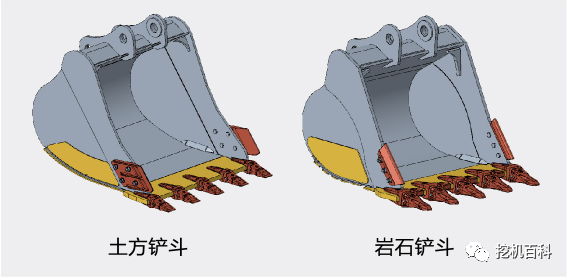

1. Schaufel-Upgrade:

• Die Erdschaufel ist standardisiert, Felslöffel sind optional erhältlich, um so „eine Maschine, ein Einsatz“ zu erreichen und unterschiedliche Arbeitsbedingungen zu erfüllen.

• Optimierung des Antriebsmotortyps, wodurch der durchschnittliche Widerstand beim Aushub um 5 % verringert wird, die Effizienz um 8 bis 15 % gesteigert wird und der Bagger gleichmäßiger arbeitet.

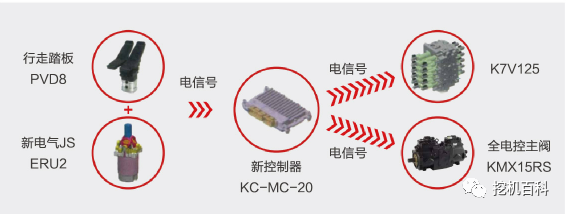

2. Voll elektrisch gesteuertes Hydrauliksystem

• HOPE-Vollelektronik-Steuerungstechnologie, die durch die Entwicklung und Anwendung einer hochleistungsfähigen elektrischen Proportionalsteuerung des Hauptventils eine präzise Steuerung des Steuerventils durch den Controller ermöglicht und so die gesamte Energieeffizienz und Manövrierbarkeit beim Abbau verbessert.

• Ein neuer hydraulischer Kreislauf wird verwendet, um den Verlust an Rücklaufkraft des Kraftstoffs zu reduzieren und eine optimale Steuerung, hohe Leistungsübertragungsrate, hohe Effizienz und geringen Kraftstoffverbrauch zu gewährleisten.

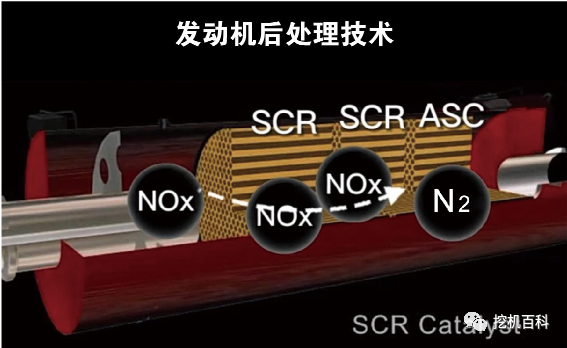

3. SCR-Technikroute

• Das Harnstoff-Einspeisesystem reagiert auf Partikel und Feinstaub und senkt den Kraftstoffverbrauch durch präzise Steuerung der Einlass-, Auslass- und Einspritzmengen.

4. Rückflusssteuerung

• Die Steuerung ist mit einem Drehzahlsensor ausgestattet, was den Drehüberlauf verringert und den Kraftstoffverbrauch senkt. Der Drehstart schrittstoß ist gering und der Beschleunigungsvorgang verläuft gleichmäßig.

5. Wählen Sie ein intelligentes unterstützendes Betriebssystem

• Die gesamte Fahrzeugfamilie ist mit einem intelligenten Assistenzsystem ausgestattet, das über mehrere intelligente Sensoren verfügt und mit zahlreichen intelligenten Funktionen wie Steigungs- und Kurvenhilfe, elektronischem Zaun, Ein-Klick-Wiedergabe und Umsturzalarm konfiguriert ist, um den Kunden ein sicheres, intelligentes und benutzerfreundliches Erlebnis zu bieten.

Funktionelle Anordnung

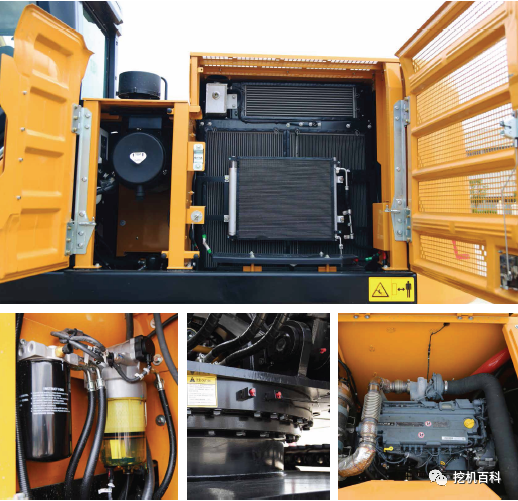

Motor:

• Dynamische Abstimmungsmodussteuerung

• Kühlkörper (mit vollständigem Schutzgitter)

• 24 V / 5,5 kW Anlassermotor

• 120 A Wechselstrommotor

• Trockendoppelfilter-Luftfilter

• Schmierölfilter

• Sekundärer Kraftstofffilter

• Ölkühlgerät

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Automatisches Leerlaufsystem

Führerhaus:

• Ultraschallgedämmter Fahrerhausrahmen

• Verstärkte Lichtglasfenster

• Silikonkautschuk-Dämpfer

• Öffnungsfähiges Dach, vordere Abschirmung mit Fenster und linkes Fenster

• Notausgang über die Rückfenster

• Scheibenwischer (mit Reinigungsvorrichtung)

• Mehrere verstellbare Sitze

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Nutztaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Start mit einem Klick

• 10-Zoll-Smart-Touchscreen

• Bluetooth, multifunktionale Bedienfelder

• 24-V-Netzanschluss, USB-Schnittstelle

○ Vorderes Schutznetz

Der untere Laufkörper:

• Laufmotorkissen

• H-förmiger Spurführungsmechanismus

• Hydraulischer Schnellspannmechanismus

• Kolbengekoppelte Antriebsräder

• Kettenheber und schwere Heberäder

• Verstärkte Kettenbahnen mit Wellendichtung

• 600 mm Spurbreite

• Verstärkte Seitenpedale

• Untere Platten

Alarmsystem:

• Reglertyp

• Der Pumpendruck ist abnormal

• Abnormale Vorabdruck für jede Aktion

• Die Versorgungsspannung ist abnormal

• Fehler in der Anlassermotorrelais

• Die Hydrauliköltemperatur ist abnormal

• Unzureichender Öldruck, Überhitzung der Motorflüssigkeit

• Unzureichende Kraftstoffmenge.

• Alarm bei verstopftem Rücklauffilter

• Motorfehleralarm

• Alarm bei Wasserstand im Kraftstofffilter

Hydrauliksystem:

• Wählen Sie einen Schalter für den Arbeitsmodus

• Steuerventil mit primärem Überlaufventil

• Sicherheitsabzweig des Steuerventils für Ölauslass

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

• Öl-Leckfilter

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schaufel-Spielregulierungseinrichtung

• Schweißnähte

• Integriertes Schmiersystem

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

• Anfahrschutz

Obere Drehplattform:

• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

• Rückansichtskamera

○ Warnleuchte im Fahrerraum

Überwachungssteuerungsinstrument:

• GPS-Satellitenortungssystem

• Farbdisplay mit 10-Zoll-Bildschirm

• Das Iveco-System

• Stundenmesser, Kraftstoffstandsanzeige des Tanks

• Kühlmitteltemperaturanzeige

Sonstiges:

• Hochkapazitäts-Elektroflasche

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Rutschfeste Pedale, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

• Manuelle Butterspritze
