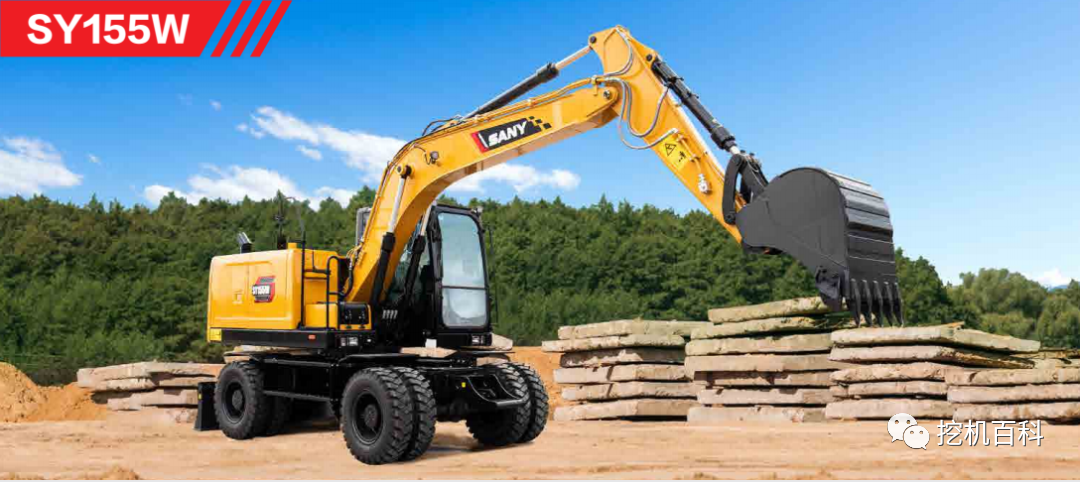

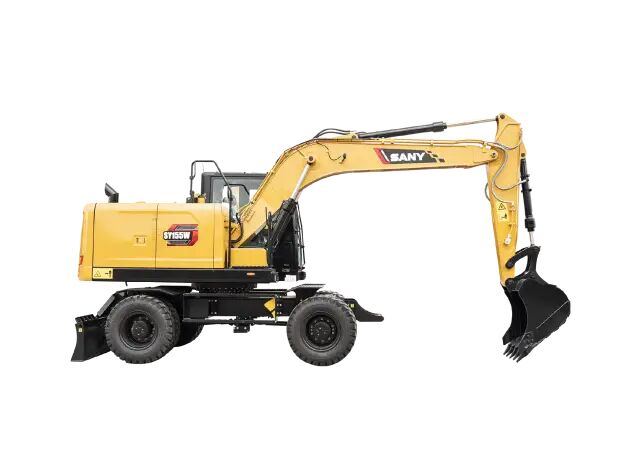

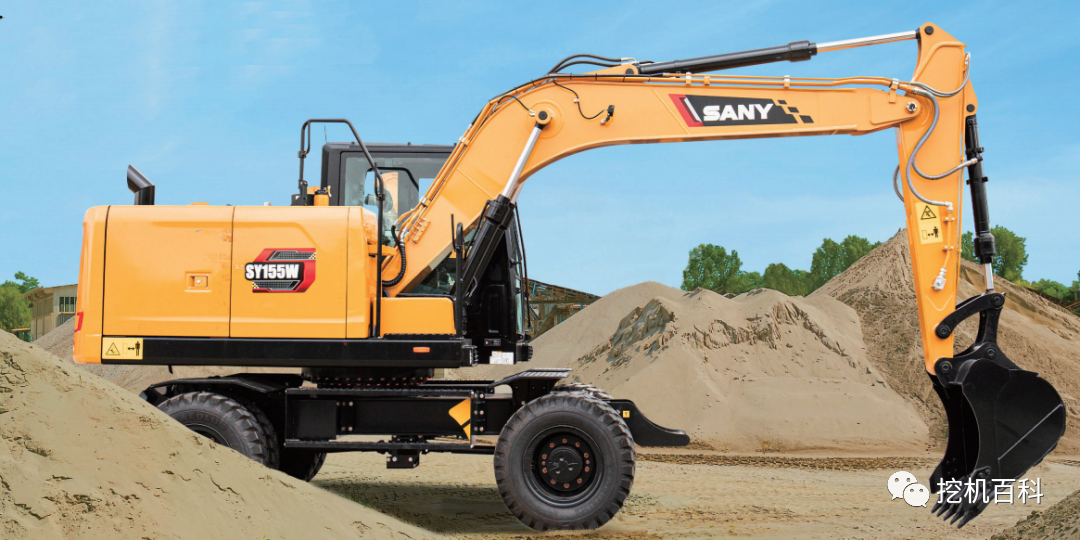

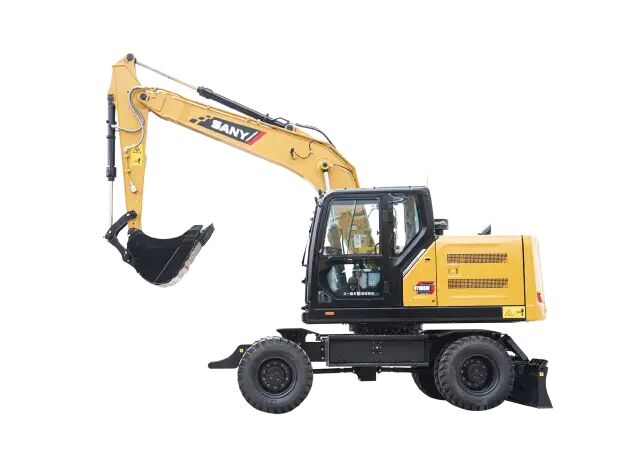

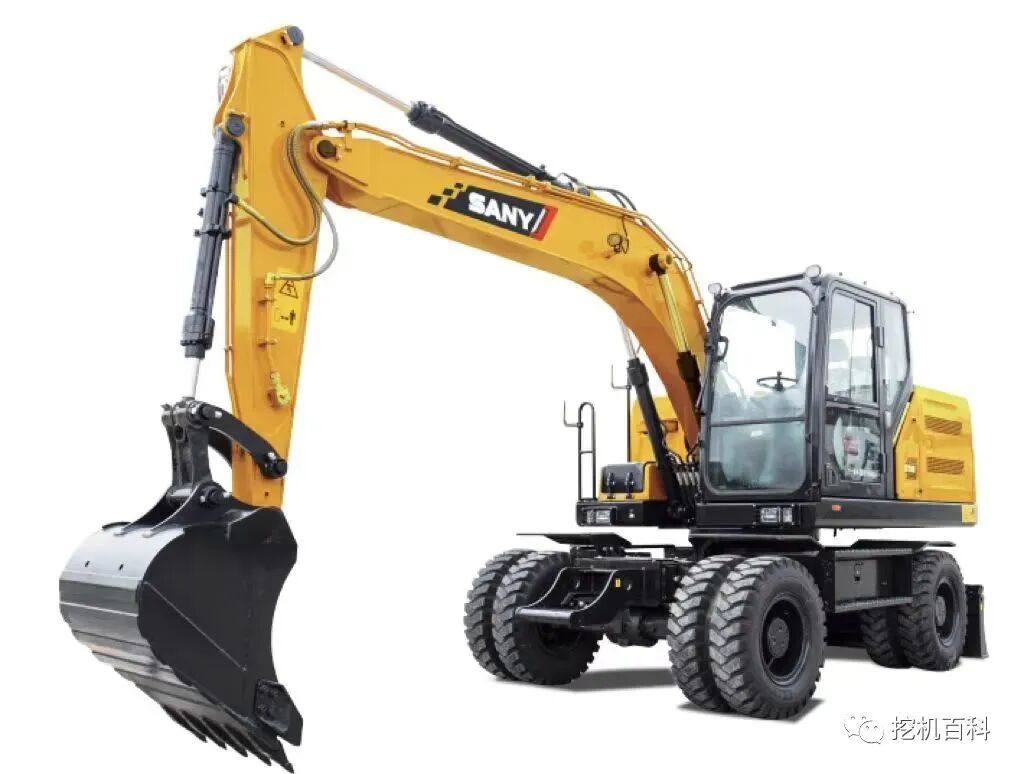

SANY SY155W Klasyczne dziedzictwo, zupełnie nowa aktualizacja

Mała koparka kołowa

SY155W

Podsumowanie

Mobilny pojazd bojowy. Mobilny i elastyczny

SY155W to gąsienicowy koparko-ładowarka o masie 13 T, która została kompleksowo zmodernizowana przez Sany Heavy Machinery pod kątem „nowej mocy”, „nowego kształtu” „nowych technologii.” Dzięki swojej mobilności i elastyczności nadaje się do pracy na terenach piaskowych, urządzeń zieleni, budowy rurociągów, robót komunalnych oraz innych zadań inżynieryjnych, oferuje większy zakres działania, bogatsze funkcje i szybszy zwrot inwestycji.

Parametry konfiguracji

Standardowe: ● Opcjonalne: ○ Referencyjne: *

Siła wykopu łyżką: 102,3 kN

Siła kopania ramienia 75,2 kN

Prędkość obrotowa 12 obr/min

Prędkość jazdy 37 / 10 km/h

Napęd:

Silnik Isuzu 4 HK1

Moc czołowa stała 128,4 kW / 2000 obr./min

Pojemność skokowa 5,193 L

Normy emisji kraju IV

Trasa techniczna DPD + EGR

Układ hydrauliczny:

Trasa techniczna sterowanie elektryczne przepływ dodatni

Ramiona i ramiona to:

standardowe ramię 4600 mm

standardowy tłok 2100 mm

● 0,6 m³ skrzynia

System i konstrukcja podwozia:

● opona 10-20-16PR

Osiem opon

● Rozstaw osi 2800 mm

● Ślad opon 1944 mm

Wtrysk oleju i wody:

Zbiornik paliwa 280 L

Zbiornik hydrauliczny 200 L

Olej silnikowy 18 L

Płyn chłodniczy 15 L

2,5 L oleju przekładniowego dla reduktora jazdy

Olej przekładni obrotowej 3 L

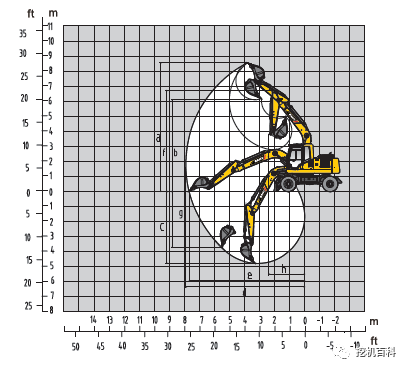

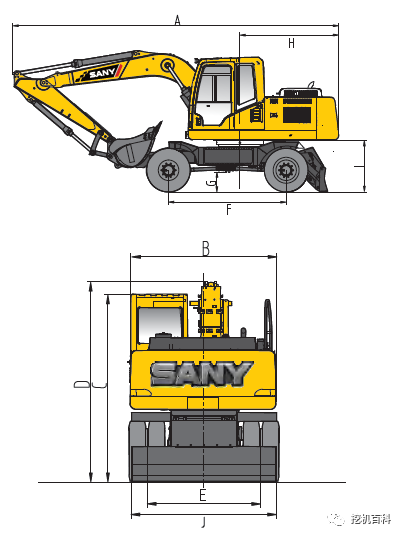

Zasięg roboczy:

A. Maksymalna wysokość wykopywania 8600 mm

B. Maksymalna wysokość rozładunku 6200 mm

C. Maksymalna głębokość wykopywania 4800 mm

d. Maksymalny zasięg wykopywania: 7960 mm.

E. Maksymalny zasięg wykopywania na poziomie gruntu 7750 mm

F. Maksymalna wysokość przy minimalnym promieniu bezwładności 6800 mm

G. Maksymalna głębokość wykopywania w pionie 4390 mm

H. Minimalny promień bezwładności 2400 mm

Nowa aktualizacja – oszczędność paliwa

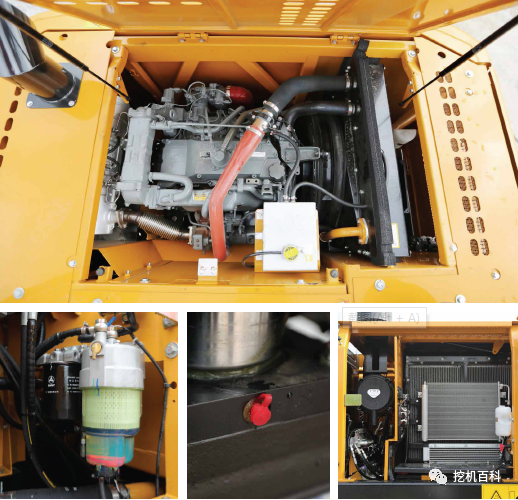

1. Napęd:

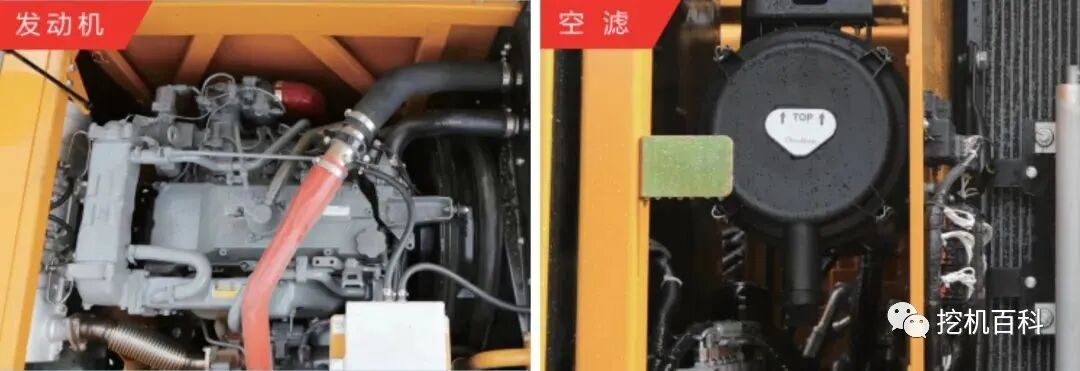

• Wyposażony w silnik Isuzu 4HK1 o stałej mocy 128,4 kW, większy zapas mocy, wystarczający rezerwowy moment obrotowy, co gwarantuje niezawodność maszyny w trudnych warunkach pracy.

• Zastosowano duży filtr powietrza o średnicy 11 cali z miejscem pod czujnik MAF, nanofiltr oraz konstrukcję o dużej pojemności na popiół; sprawność filtra może osiągnąć 99,99 procent, zapewniając dostateczną ilość czystego powietrza, zmniejszając zużycie cylindrów i przedłużając czas eksploatacji.

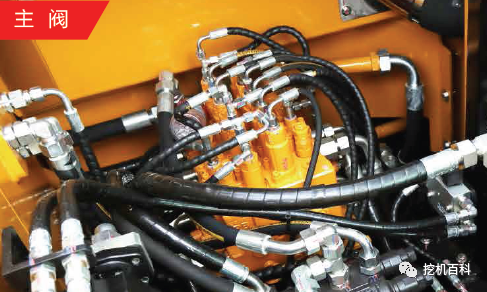

3. Układ hydrauliczny:

• Napędzany elektronicznie sterowanym układem przepływu dodatniego, umożliwia precyzyjne dopasowanie mocy do wymagań obciążenia, znaczącą oszczędność energii oraz kompleksowe poprawienie ogólnego sterowania i oszczędności paliwa.

Optymalizacja komponentów konstrukcyjnych – trwałość

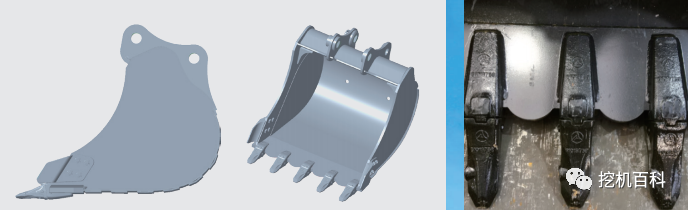

1. Niskooporowe, odporne na zużycie kieszenie:

• Kształt skrzyni został zoptymalizowany za pomocą dwóch łuków, co skutecznie zmniejsza siłę kopania i straty pracy.

• Płyta noża z przodu ma charakterystyczną konstrukcję kołnierza firm Sany, która unika nadmiernego zużycia i znacznie przedłuża okres użytkowania.

• Szerokość skrzyni, pojemność skrzyni zwiększona, szerokość skrzyni poszerzona do 1 m, pojemność skrzyni zwiększona do 0,6 m³.

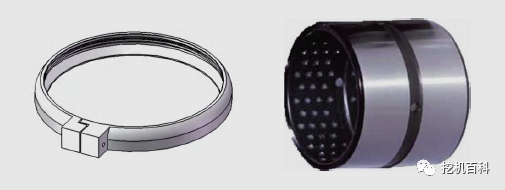

2. Technologia odporności na kurz

• Otwarta struktura pierścienia typu O, łatwa w instalacji, skutecznie zapobiega przedostawaniu się piasku i innych ciał obcych na powierzchnię końcową drążka kubełka, spowalniając szybkość zużycia.

• Komórkowe, wysokonośne, odporne na zużycie tuleje wałów, powierzchnia samosmarująca się, znacznie wydłużona żywotność elementów ruchomych.

3. Zbiornik paliwa został powiększony.

• Pojemność zbiornika paliwa zwiększono do 280 L, co umożliwia łatwe zatankowanie baryłki oleju (220 L), a zasięg jest większy.

Układ jezdny – płynny i komfortowy

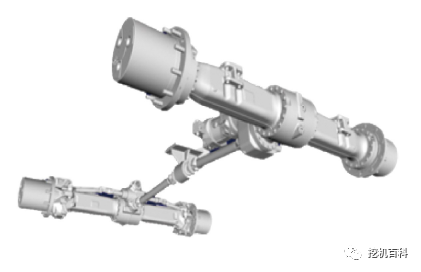

1. Zaawansowany układ jazdy

• Zastosowanie niemieckiej osi napędowej i skrzyni biegów ZF, umożliwiającej zmianę biegów podczas jazdy, maksymalna prędkość jazdy wynosi 37 km/h, zapewnia szybkie przemieszczanie się. Stały napęd na cztery koła, silnik jazdy napędza bezpośrednio cztery koła poprzez przekładnię i mechanizm różnicowy, umożliwia radzenie sobie z różnymi warunkami drogowymi. Siła napędowa do 80 kN umożliwia pojazdowi skuteczne wyjście z trudnych sytuacji.

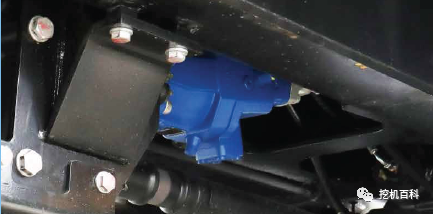

• Skrzynia biegów oparta na konstrukcji mechanizmu gwiazdowego, dwubiegowa skrzynia biegów z możliwością zmiany biegów pod obciążeniem, prześwit 360 mm, kąt natarcia 49°, kąt odjazdu 28°, co gwarantuje doskonałe właściwości terenowe.

2. System ochrony przekładni jazdy

• Zaawansowana technologia sterowania jest wykorzystywana do przekształcania prędkości wału wyjściowego w sygnał ciśnienia podczas jazdy, co pozwala na ustalenie aktualnej prędkości pojazdu, zapewnienie odpowiedniego przełożenia biegów w skrzyni biegów, zapobieganie szokom spowodowanym niezgodnością prędkości biegów, wydłużenie żywotności mostu i skrzyni biegów oraz poprawę komfortu jazdy.

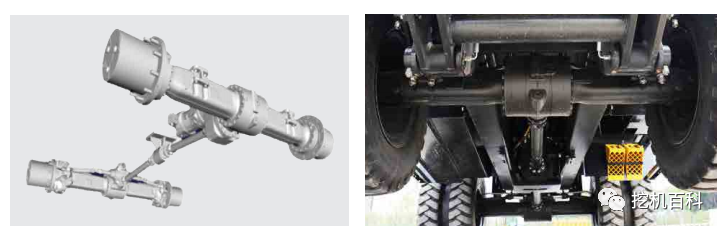

3. Dwustronnie zrównoważony system zawieszenia hydraulicznego

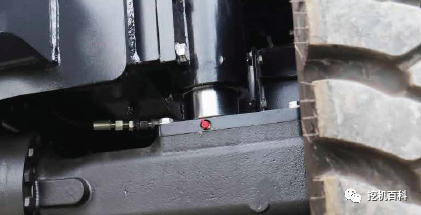

• Oś przednia wyposażona jest w unikalne dwustronne zrównoważone hydrauliczne zawieszenie, które może automatycznie dostosowywać kąt nachylenia osi przedniej na nierównych drogach, dzięki czemu kabina pozostaje pozioma, zmniejszając odczuwalność uderzeń i poprawiając komfort pasażerów.

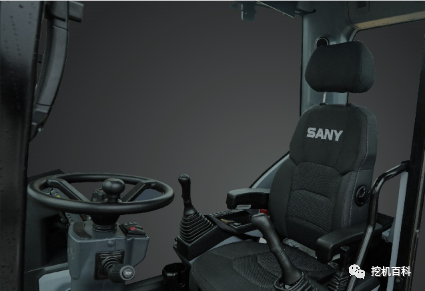

Modernizacja przestrzeni kierowcy – nowe wrażenia

1. Nowe wrażenia z jazdy:

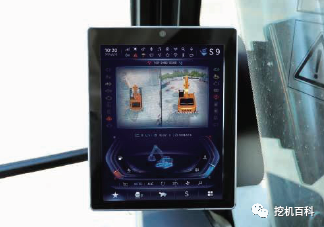

• Wyposażony w 7-calowy ekran, kamerę tylną, uruchamianie jednym przyciskiem;

• Standardowe miejsce na kubek z wodą, stojak na telefon komórkowy, okno dachowe z osłoną przeciwsłoneczną, gniazdo zasilania 24 V, zintegrowane połączenie Bluetooth, interfejs USB, audio i wideo

• Takie funkcje jak rozrywka;

• Optymalizacja panelu sterowania i drążka kierowniczego, aby zwiększyć przestrzeń operacyjną i uczynić ją bardziej komfortową.

2. Modernizacja klimatyzacji:

• Stosowane są otwory wentylacyjne o jakości samochodowej, które optymalizują położenie nawiewników klimatyzacji, są bardziej ergonomiczne i umożliwiają kontrolę temperatury od głowy do stóp.

3. Modernizacja wykończenia:

4. Wzmocnienie uszczelnienia:

• Dzięki nowym strukturą i technologiom wydajność uszczelnienia kabiny zwiększyła się o ponad 30%, skutecznie eliminując uciążliwości dla pasażerów. Współpracując z renomowanymi uniwersytetami, zastosowano technologię redukcji wibracji i hałasu, obniżając poziom dźwięku o 1 decybel.

5. Modernizacja siedzeń:

• W połączeniu z wygodnym fotellem z amortyzacją drgań skutecznie zmniejsza oddziaływanie wibracji i poprawia komfort o ponad 30%.

Konfiguracja funkcjonalna

Silnik:

• Silniki wysokoprężne czwartego pokolenia emisji

• Czterosuwowy, chłodzony cieczą, bezpośrednie wtryskowe turbodoładowanie

• Silnik automatycznie wykonuje rozgrzewanie

• Sterowanie trybami H, S, L

• Uruchom system ochronny

• silnik rozruchowy 24 V / 5,0 kW

• silnik prądu przemiennego 50 A

• Prefiltr powietrza

• Suchy podwójny filtr powietrza

• Walcowy filtr oleju smarowego

• Zewnętrzny filtr paliwa

• Chłodnia olejowa

• Grzałka z siatką ochronną

• Zbiornik dodatkowy podgrzewacza

• Kurtyna wentylatora

• Oddzielne silniki

• System automatycznego biegu jałowego

Kabina operatora:

• Dźwiękoszczelna kabina stalowa

• Ekran wyświetlacza HD TFT LCD

• Regulowana kierownica

• Wzmocnione szyby świetlików

• 6 podpór z gumy silikonowej do tłumienia drgań

• Otwierane okno w dachu, przedniej osłonie i lewym oknie

• Awaryjne wyjście bezpieczeństwa przez tylne okno

• Wycieraczka do deszczu z czyszczeniem (cicha)

• Regulowana siedziska z podłokietnikami

• Podstawki pod nogi, mata podłogowe

• Głośniki, lusterka wsteczne

• Pas bezpieczeństwa, gaśnica (prezent)

• Uchwyty na kubek, latarki

• Papierosniczka, młotek do ucieczki

• Pudełka na przechowywanie, torby użytkowe

• Pręt sterujący do cięcia ołowiu

Dolna część chodząca:

• 10.00-20 16PR koła podwójne

• Hamulce tarczowe mokre na koła

• Przekładnia dwustopniowa z redukcją prędkości

• Hamulec dwukierunkowy

• Przedni most jest rozchwiany

• Osłona chroniąca cylinder olejowy

• skrzynka z narzędziami

• Wsiadanie i wysiadanie z pedałów rowerowych

• Poduszki przeciwblokujące

Układ hydrauliczny:

• Zmienna pompa tłoczkowa osiowa z wydechem

• Niepodległa pompa sterowania i hamulca

• Zmienny silnik tłoczkowy osiowy z wydechem

• Zawór sterujący z podstawowym zaworem przelewowym

• Dodatkowy wyjściowy oleju dla zaworu sterującego

• Filtr wchłaniania oleju

• Filtr odwrotnego przepływu oleju

• Filtr główny

• Rurociąg młota rozdrabniającego

• Szybka wymiana rurociągu

Górna platforma obrotowa:

• Pływak poziomu paliwa

• Wskaźnik poziomu oleju hydraulicznego

• skrzynka z narzędziami

• Hamulec postojowy przy cofaniu

• Lusterko wsteczne (lewe i prawe)

• Reflektory przednie, światła kierunkowe

• Światła cofania

• LAMPKA REJESTRACYJNA

• Kontrolowany alarm cofania

• Kamera widoku z tyłu

Górna platforma obrotowa:

• Wskaźnik poziomu paliwa

• Wskaźnik poziomu oleju hydraulicznego

• Hamulec postojowy przy cofaniu

• Right side mirror

• Alarm przy cofaniu

System alarmowy:

• Niedostateczne ciśnienie oleju

• Przegrzanie płynu chłodzącego silnika

• Niewystarczająca ilość paliwa.

• Zatykanie filtra powietrza

• Usterka pokrętła gazu

• Alarm niskiego ciśnienia hamulcowego

• Alarm niskiego ciśnienia przekładni

Urządzenia robocze na przednim końcu:

• Sprzedaż we Francji

• Spoiny spawane

• Centralny system smarowania

• Wszystkie łopaty są lutowane z pierścieniami uszczelniającymi przed pyłem

• wzmocniony, całkowicie spawany dźwig o długości 4,6 m

• wzmocniony całoszczelny zbiornik o długości 2,1 m

• Ochraniacze przed kolizjami

System sterowania nadzorczego:

• Licznik godzin, wskaźnik poziomu paliwa

• Temperatura cieczy chłodzącej

• Manometr ciśnienia ropy

System klimatyzacji:

• Klimatyzator

• Panel sterowania klimatyzacją

• System wentylacji powietrzem świeżym (funkcja powietrza świeżego)

Inne:

• Standardowe butelki elektryczne

• Zamykany klapa sufitu

• Zamykana klapa wlewu paliwa

• Główny przełącznik zasilania

Łatwa konserwacja
