Курулуш машиналары - - Сваечилердин түрлөрү

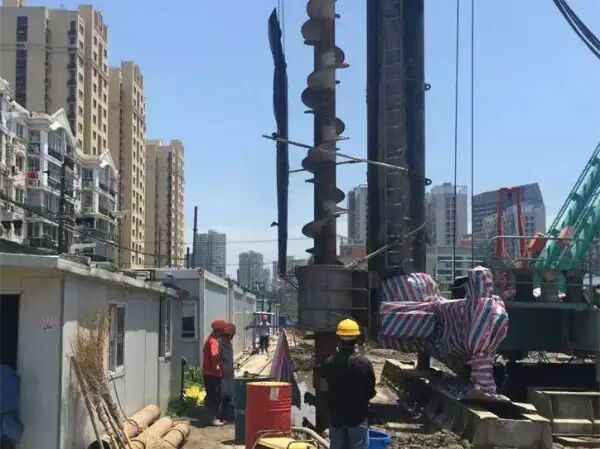

Спиралдуу паллет негизинен күч башынан, бургу кубанынан, таянычтан, гидравликалык жүрүштөн, борбордон айлануу конструкциясынан, коленчатый валдан, башкаруу бөлмөсүнөн, электр жүйөсүнөн, гидравликалык жүйөдөн, жөнөтүү агенттигинен жана башкалардан турат. Иштөө шарттарында гидравликалык жүйөнү башкаруу менен жүрүү, борбордон айлануу, таянычтарды көтөрүү жана түшүрүү, барактарды орноштуруу ишке ашырылат. Иштоо учурунда күч башы бургу кубасын башкарат, бургу башы айланат, коленвал бургунун көтөрүлүшүн жана түшүрүлүшүн башкарат жана бургу тарабынан кесилген топурак спиральдык камыт аркылуу жер үстүнө чыгарылат. Дизайн деңгээлинде бургулаш дайын болгондон кийин чоку ачылат жана техникалык талаптарга жараша бургулаш бетон (же саз) басымы астында да ишке ашырылышы мүмкүн.

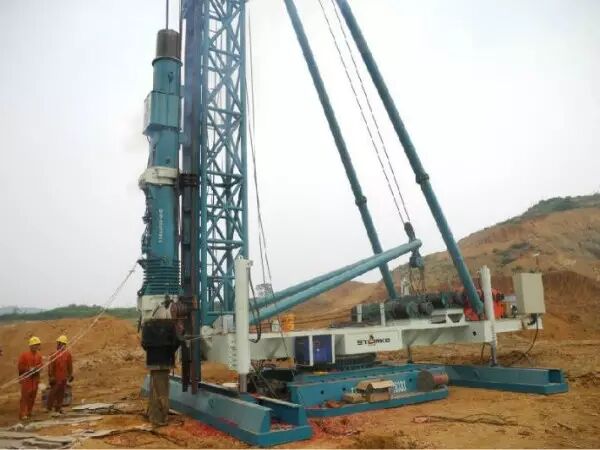

Дизелдүү молотоктун негизги бөлүгү цилиндрден жана плунжерден турат. Анын иштөө принципи бир цилиндрдүү, эки тактылык дизелдүү двигательге окшош. Бул цилиндрдеги жануу камерасына распылденген дизелдин күйүшүнөн пайда болгон күчтүү басымды колдонуп, молотоктун башын кыймылга келтирет. Дизелдүү молоток чыбык типтүү жана цилиндрдүү болуп бөлүнөт. Цилиндрдүү дизелдүү молоток түбөлүк кыймылдаган ички (жогорку поршень же соода туюгу) колдонуп, шпунтту киргизүү үчүн колдонулат; эки өткөргүчтүү дизелдүү молотоктун поршенди бекитилген, ал эми цилиндр соода туюгу катары кайталанып кыймылдап, шпунтту соодо берет, бирок анын соодо энергиясы жана кыскача кызмат өмүрүнө байланыштуу постепенно жойулуп баратат. Бүгүнкү күндө цилиндрдүү дизелдүү шпунт киргизүү молотогу кеңири колдонулат. Ошондой эле акыркы жылдары барабандык дизелдүү молотокту өндүрүш өнүгүп, отунду чыбыктоо 4 ступенге бөлүнгөн, 1 ступени - минималдуу, 4 ступени - максималдуу, шпунт киргизүүдө жалпысынан 2 ~ 3 ступени колдонушат, операторго башкаруу оңой, соода энергиясын да баалоо оңой.

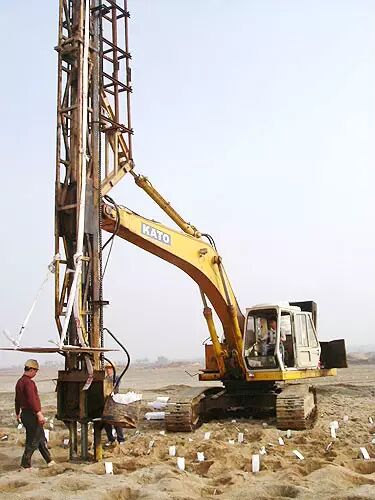

Жаккинг машинасы негизинен жээндик жумшак негиздин иштетилүүсү жана деңиз аймагындагы жерлерди кайра калыбына келтирүү курулушунда колдонулган түрү жаңы түрмөк өзгөчө техника. Плагдын ордуна коюлгандан кийин, ал вибрациялык молотоктун жардамы менен плагдын ордунда батат. Дренаждык тахта трубка аркылуу өтөт жана аягында чапталга бекитилет. Трубка чапталдарды кармоот жана дренаждык тахтаны топракка долбоорлошкон тереңдикке чейин киргизет. Трубка жогору тартылгандан кийин, чапталдар дренаждык тахта менен бирге топракта калат. Андан соң үзгүлтүксүз дренаждык тахта кесилип, дренаждык тесикти киргизүү ишин аяктатат. Плагдардын колдонулушу бүгүнкү күндө деңизде курулушту популярлаштырган сайын жана колдонуудан мурун жумшак негиздерди иштетүү зарыл болгондо алардын артыкчылыктарын колдонууга басаңдатпайт, ошондуктан плагдар курулуш индустриясында болуш каражаттарында болушу мүмкүн.

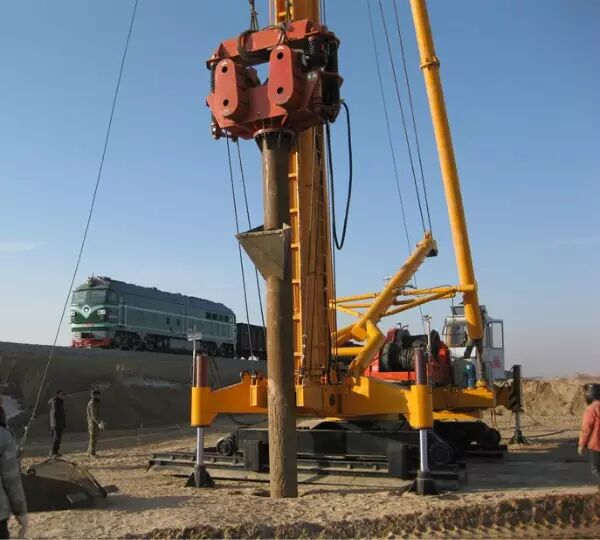

Титирдөөчү тубу чечки электр менен иштетилгендэн кийин жерге объектти киргизүү үчүн колдонулган жабдуктардын бири. Электр мотору бир-бирине каршы айлануучу центрге тартуучу блокторду иштетүү үчүн колдонулат, анткени алардын түзүлгөн горизонталдык центрге тартуучу күчтөр бири-бирин компенсациялайт, ал эми вертикалдуу центрге тартуучу күч бири-бирине кошулат. Центрге тартуучу тегермектин жогорку ылдамдыгы аркылуу, редуктор вертикалдуу ылдам титирдөө түзөт, анткени таштоо максатына жетилет. Пайдалуу моделдин мазмуну титирдөөчү тубу чечкиге тиешелүү, ал инженердик курулушта колдонулган тубу негиздөө машинасынын түрүнө кирет. Тубу рамасы менен жупталганда, ал бетон толтуруу тубуларын, бетон түбүндөгү тубуларды (сарымсақ тубулар), илгич тубуларын, кум тубуларын жана чакыл таш тубуларын чөктүрө алат; тубу державкасын орноткондон кийин, ал бетондан жасалган алдын ала даярдалган тубуларды жана башка түрдүү болот тубуларын көтөрө алат. Ал жолдордун, көпүрөлөрдүн, аэропорттордун, имараттардын жана башка ууроо курулуштары үчүн идеалдуу жабдуку болуп саналат. Ошондой эле, титирдөөчү тубу чечки титирдөөчү тубу чечки катары да колдонулушу мүмкүн, анын ичинде титирдөөчү түтүк чөгүш машинасы, плита куюу машинасы жана башка машиналар. Титирдөөчү тубу чечки негизинен титирдөөчү түтүк тубу курулушунда колдонулат.

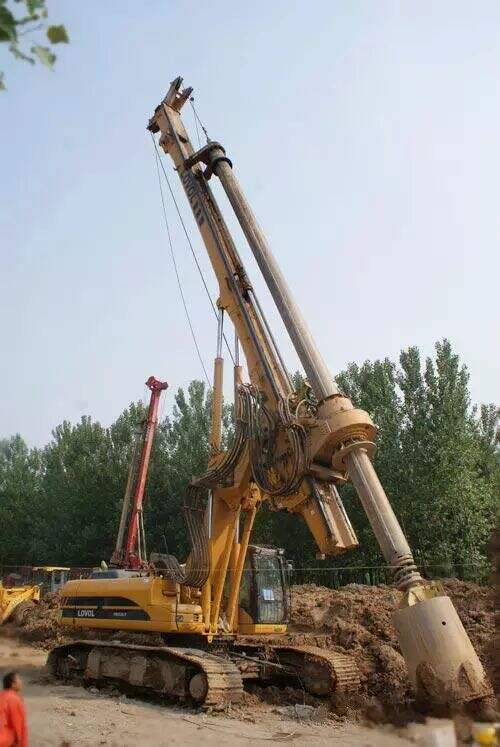

Ротациялык бургулуу – ири-ирим негизги курултуш талаптарын канааттандырган, архитектуралык негиз долбоорлорунда чокуларды тесүү үчүн жарамдуу курулуш техникасы. Бул негизинен кортошко, желемдүү топурак, уну сыяктуу топурак жана башка топурак катмарларын куруу үчүн жарайт жана толтуруучу бағаналар, үзгүлтүксүз стеналар, негизди бекемдөө сыяктуу көптөгөн түрлүү негиз курултуштарында кеңири колдонулат. Ротациялык бургунун номиналдуу кубаттуулугу адатта 125–450 кВт, кубат чыгаруу моменти 120–400 кН·м, эң чоң тесик диаметри 1,5–4 м, ал эми эң чоң тесиктердин тереңдиги 60–90 м түзөт.

Бул типтеги бургуу куралы адатта гидравликалык ташымалдоо-чектешүүчү шасси, өз алдынча көтөрүлүүчү оозгоюучу бургуу мачтасы, чектешүүчү бургуу стержни, автоматтык вертикалдуу детекциялоо жана ынаазылаштыруу, сандык тескел тереңдигин көрсөтүү жана башкаларды колдонот. Бүт башкаруу системасы адатта гидравликалык алдын алуу башкаруусун, жүктү сезүүнү камтыйт жана жеңил иштөө жана ыңгайлуулук сымал касиеттерге ээ. Негизги жана кошумча бургуулар сайттагы ар түрдүй абалга жараша ынталанта алат. Бул типтеги бургуу куралы кургак (кыскача шпунт) же суу менен (айлануучу бургуу) жана тоо тектеринде (кор бургуу) иштөө үчүн жарамдуу. Узун ажур, үй-бүлөлөрдүн үздүксүз капталын кармап алуу, виброгантель, ж.б. менен комплекттелет. Ал негизинен шаардык курулушто, жолдордо, өнөр жай жана жарандык курулушто, суу ресурстарында, суу өткөрбөй турган жарды коргоодо жана башкаларда колдонулат. Булактар Кытайда келечекте ротордук бургуу техниканын чоң рыногу болоорун белгилешет.

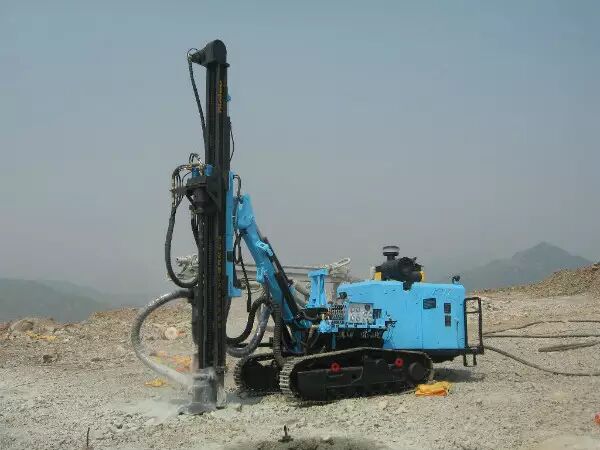

Жер астындагы таш кесүүнүн негизи - таш кесүү процесси улан чокулганда, тарампакты тез көтөрүүдөн болуп турган энергия жоготууну азайтуу үчүн чокунун ичине шокерди салуу, ошентип чокунун тереңдигинен таш казуу эффективдүүлүгүнө болуп турган таасирди азайтуу. Буруу техникасы эки түргө бөлүнөт: таш буруу машиналары жана буруу машиналары, ал эми буруу машиналары ачык казуу жана жер астындагы буруу машиналары деп да бөлүнөт. Жыйынтыгында, белгилүү чет өлкөлүк жер астында иштөөчү буруу машиналарын жасоочу компаниялар жаңы өнөмдөрдүн бир нече сериясын чыгарды. Бул техниканын убакытташ өзүн-өзү иштетүү деңгээли бийик болушу, интеллектуалдуу iGPS технологиясынын колдонулушу менен кээ бир функцияларынын ишке ашырылышы. Кыймылдаткыч рамалардын автоматтык позициялаштырылышы ишке ашырылган, далаада белгилөө жана позициялаштыруу үчүн кеткен убакыт утурланган, иштөө эффективдүүлүгү жогорулаган жана оператордун буруу процесин көзөмөлдөөгө көңүл бурушуна мүмкүндүк берген. Ушул эле учурда коопсуздукка жана экологияга, ошондой эле адам-машина мамилесин жакшыртууга көбүрөөк көңүл бурулулат.

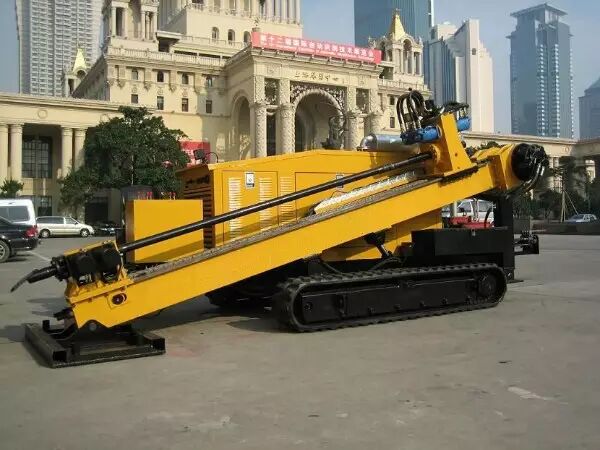

Түрдүү жер асты коммуналдык тармактарды (трубалар, барактар жана башкалар) жер бетин ойгонбостон төшөө үчүн горизонталдуу багытталган бургу колдонулат. Кабель жана башкалар суу камсыздоо, электр энергия, байланыш, табигый газ, газ, нефть жана башка трубаларды төшөө иштеринде кеңири колдонулган курулуш техникасы болуп саналат. Бул техника кум, балчык, чокулар жана башка шарттарда колдонулушу мүмкүн жана Кытайдын чогуу эмес жерлердин көпчүлүгүндө курулуш иштерин жүргүзүүгө жарамдуу. Горизонталдуу туруктуу бургулоо технологиясы - мунай индустриясынын туруктуу бургулоо ыкмасын жана классикалык трубаларды куруу ыкмаларын бириктирген жаңы курулуш технологиясы. Анын курулуш иштерин жылдам, так жана арзан кылуу сыяктуу артыкчылыктары бар жана суу камсыздоо, газ, электр энергия, байланыш, табигый газ, нефть жана башка трубаларды төшөө иштеринде кеңири колдонулат.

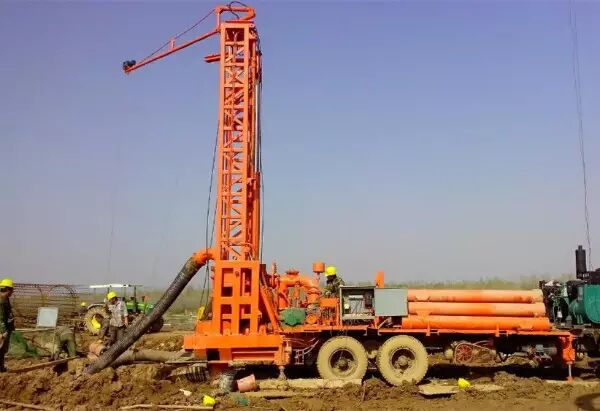

Оң жана терс циркуляциялоо чөмилгич колонка - бул чөмилгич насос аркылуу түптөгү таш калдыктарын таштап, саз эритинди чыгараткан иштеткич. Оң жана терс циркуляциялоо чөмилгич колонка - метрополитен негиздемеси жана бийик үйлөрдүн негиздемелери корушунда кеңири колдонулган чөмилгич колонка. Саз менен кабырга пайда кылуу үчүн колдонулгандыктан, тескөө кезинде ызы-чуу болбойт.

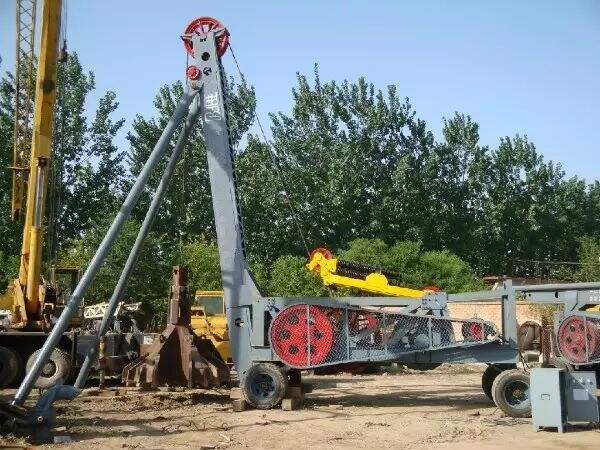

Таасир этип чөмилгич - таяныч негиздемесин коруш үчүн маанилүү чөмилгич колонка, бул чөмилгич баскыч ташта чөмилүү үчүн басым күчүн колдонот. Бул түрдүү геологиялык шарттарга мейкинделиги менен өзгөчө чакырчын катмарында чөмилүүдө башка түрдүү чөмилгичтерге караганда таасир этип чөмилгичтин ыңгайлуулугу жогору. Ушул убакта, таасир этип чөмилгичти колдонуп чөмилгенде, тескөөнүн тегерегинде тыгыз топурак катмары пайда болот, ал эми тескөөнүн кабырчасы туруктуу болуп, таянычтын кооздоо өткөрүүчүлүгүн жакшыртат жана белгилүү бир роль ойнойт.

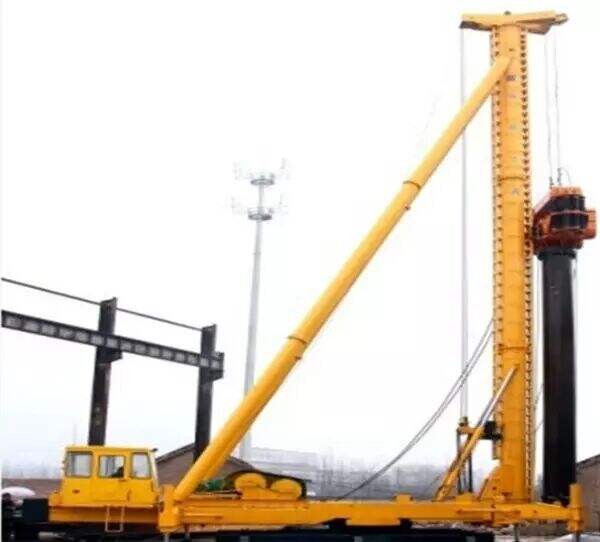

Жумшак жер негизинин дарылоо ыкмасында, виброплуталуу чөп-чөбө тикен мачасынын ордуна жаңы курулуш ыкмасы пайда болду, ал вибротазалоочу түтүктүн компактталган чөп-чөбө тикенин курулуш технологиясы болуп саналат. Вибролуу тесикти бузуу силостору. Силоско вибролуу молоток бекитилген, түтүк вибролуу молотоктун вибролуу күчү менен жерге киргизилет. Бийиктикке жеткенден кийин, бетон куюлат. (Түтүктүн азыктандыруу тесиги бар жана азыктандыруу ынтымакчасы чакмак машинанын лебедкасы менен көтөрүлөт). Түтүк вибролуу жана тартылып чыккан сайын бетон куюлат, ал эми бетон вибролуу жана компактталат. Бетон бийиктикке чейин куюлат. Вибролуу түтүккө мача киргизүү машинасы чоң мача машинанын бири болуп саналат, ал өздүк, өздүк тибиндеги, ползунктүү тибиндеги түрлөрү бар, күчү адатта 60, 75, 90, 110, 120 жана даже 150 деп белгилүү. Тилектүү диаметри, тилектүү узундугу жана геологиялык шарттардын талаптарына ылайык моделди тандаңыз. Вибрациялык куючту компактталган чакыл таш менен жабыштыруу түтүгүнүн жабдыгы жөн ачык, иштетүү ыңгайлуу, баасы арзан, куруу тез жана эч кандай ластануусу жок деген мүнөздөмөлөргө ээ. Ал жумшак негизди даярдоодо кеңири колдонулат.
