SHANTUI SE215-10W Klassische Weiterentwicklung, komplett neues Upgrade

SHANTUI SE215-10W Klassische Weiterentwicklung, komplett neues Upgrade

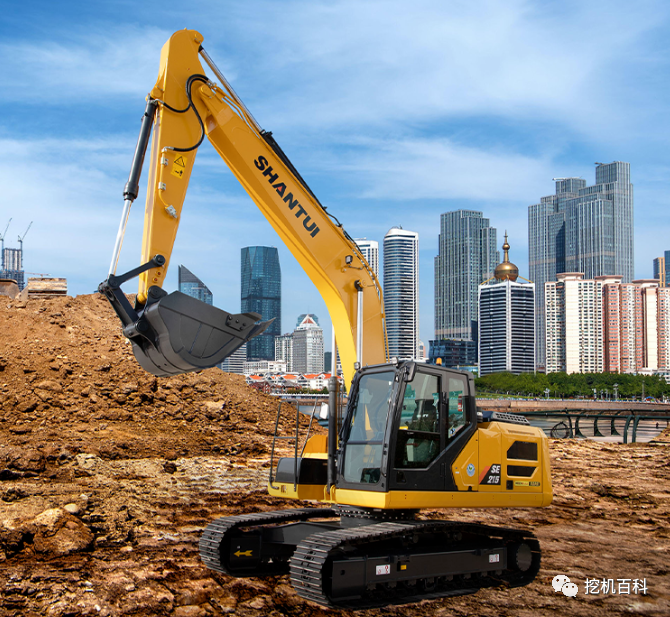

Mittelgroßer Bagger

SE215-10W

Haupttechnische Spezifikationen:

Leistung: 140 / 2000 kW / U/min

Maschinengewicht: 22200 kg

Schaufelkapazität: 1,05 m³

Konfigurationsparameter

Standard: ● Option: x Nachbesserung erforderlich: / Referenzwert: *



 1. Leistungsparameter:



kraft	Zugkraft	212	kN·m
	Eintauchkraft der Schaufel – ISO	148	kN
	Stoßstangen-Eintauchkraft der Schaufel – ISO	107	kN
	Drehmoment	/	kN·m
geschwindigkeit	Rückwärtsgeschwindigkeit	11	u/min
	fahrt Hochgeschwindigkeit/Niedriggeschwindigkeit	5.3/3.3	km/h
geräuschentwicklung	Schalldruckpegel am Bedienerplatz (ISO 6396:2008)	/	db (A)
	Durchschnittlicher äußerer Schalldruck (ISO 6395:2008)	/	db (A)
Andere	Steigfähigkeit	70%
	Bodenverhältnis	48.6	kPa

2. Antriebsstrang:



Motor Modell	weichai WP7H
formular	Elektrische Einspritzung, Turbolader, Wasserkühlung
nennleistung	140/2000	kW/U/min
Maximaldrehmoment	/	Nm/rpm
fördermenge	6.8	L
Emissionsstufe	Land 4
Emissionstechnologie-Wege	DOC+DPF+SCR



3. Hydrauliksystem:



Die technische Route	Elektronisch gesteuertes Positivflusssystem
Hauptpumpenmarke / Modell	Lindh
Fördermenge der Hauptpumpe	135*	cC
Fester Arbeitsfluss	2x270+20	L/min
Marke / Modell des Hauptventils	/	25 Öffnung *
Marken / Modelle der Rückwärtsmotoren und Getriebe	/
Marken / Modelle der Fahrwerksmotoren und Getriebe	/

4. Funktionierendes Gerät:

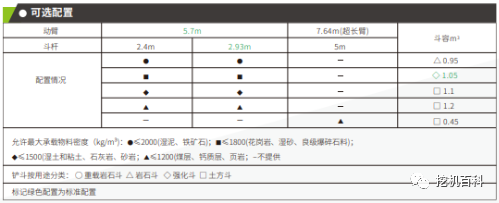

Bewegen Sie Ihre Arme	5700	mm
Extrem lange Arme	7640	mm
Kampfclubs	2400/2930	mm
Extrem lange Stangen	5000	mm
Der Schaufelkämpfer sieht aus	0.45~1.2(1.05)	m³

5. Das Fahrwerksystem:



Gewicht des Gewichts	/	kg
Anzahl der Laufkatzen – eine Seite	/	abschnitt
Anzahl der Zahnkränze – eine Seite	2	individuell
Anzahl der Stützrollen – eine Seite	8	individuell



6. Menge hinzugefügtes Öl und Wasser:



Kraftstofftankinhalt	405	L
Kühlsystem	33	L
Motorölmenge	26	L
Hydrauliktank	266	L
Hydrauliksystem	400	L
Getriebeöl für Rückwärtsmotor-Reduziergetriebe	/	L
Getriebeöl für Fahrmotor-Reduziergetriebe	/	L

7. Formfaktor:

A	gesamtlänge	9610	mm
B	Transportlänge (im Transportzustand)	4965	mm
C	Gesamthöhe (bis zur Oberkante des Auslegers)	3040	mm
D	Gesamte Breite	2980	mm
E	Gesamthöhe (bis zur Oberseite der Kabine)	3100	mm
K	Abstand zwischen Gewicht und Boden	1080	mm
G	Mindestabstand zum Boden	470	mm
H	Schwenkradius hinten	2980	mm
J	Gleislänge	4270	mm
K	drahtstärke	2380	mm
L	Laufbreite	2980	mm
P	Standardbreite der Gleisplatte	600	mm
N	Die Breite der Drehplattform	2725	mm
Q	Abstand vom Mittelpunkt des Wenderadius zum hinteren Ende	2910	mm

8. Betriebsumfang:

A	Maximale Ausgrabehöhe	10100	mm
B	Maximale Abhebehöhe	7190	mm
C	Maximale Ausgrabungstiefe	6490	mm
D	Maximale vertikale Ausgrabungstiefe	5770	mm
K	Maximale Ausgrabungsreichweite	9865	mm
G	Maximaler Bodenausgrabungsabstand	9680	mm
H	Minimale Drehzahl des Arbeitssystems	2970	mm

Leistung ist grün und effizient



Antrieb:

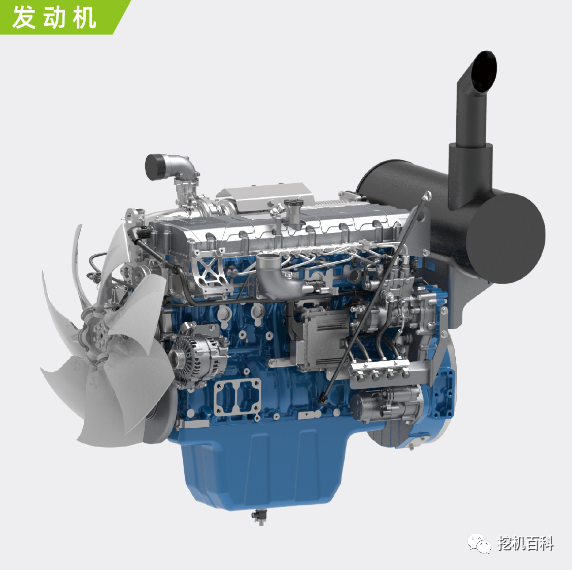

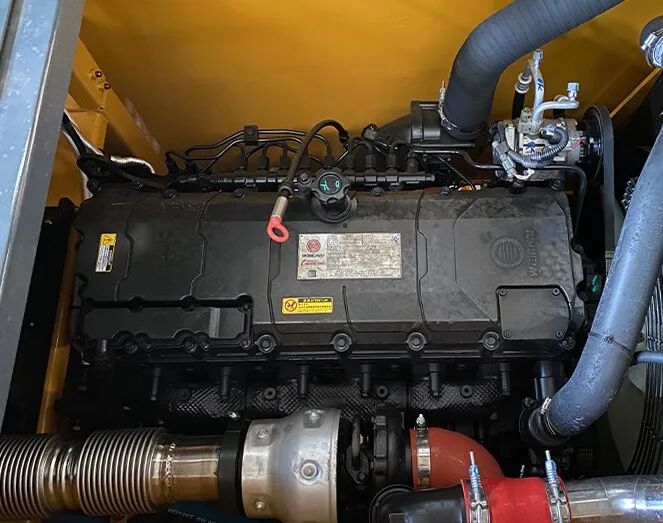

• Ausgestattet mit Weichai WP7H Hochleistungsmotor, konstante Leistung von 140 kW, niedrige Drehzahl, hohes Drehmoment, starke Leistung, 9 Kraftstoff sparende und effiziente Technologien, der Kraftstoffverbrauch der gesamten Maschine ist um 8 % niedriger als bei vergleichbaren Modellen.
• Ursprüngliche AIOC-Selbsterkennungs-Steuerungstechnologie für Arbeitsbedingungen, automatische Erkennung von Beladung, ebenem Gelände, beidseitigen oder gebrochenen Bedingungen, präzise Anpassung der Steuerparameter, verbesserte Betriebseffizienz.
• Wir haben unabhängig ein neues elektronisch gesteuertes Positivstromsystem für hochwertige Hydraulik entwickelt, mit hohem Durchfluss und großem Drehmoment, schnellerer Geschwindigkeit, gleichmäßigeren Bewegungen und robusterem Betrieb.





Sicher und geschützt

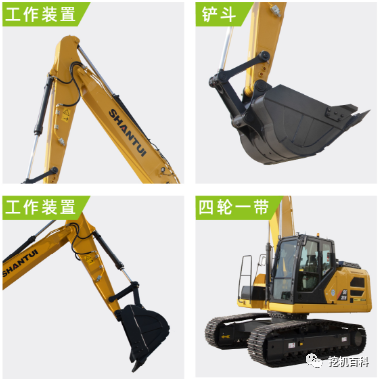

Arbeitsplatz-Upgrade:

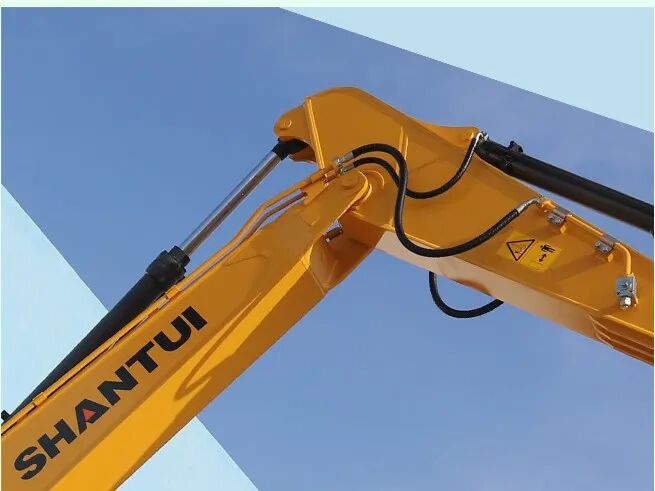

• Das Konstruktionsdesign wurde umfassend optimiert, die Auslegerstreben verwenden eine große Kastenquerschnittsstruktur;
• Kritische Druckstellen werden intensiv behandelt und sind unempfindlich gegenüber rauen Arbeitsbedingungen.



Die Schaufel-Upgrade:

• Die Bodenplatte, Seitenplatte und Verstärkungsplatte der Schaufel bestehen alle aus hochfesten verschleißfesten Materialien, um die Haltbarkeit der Schaufel zu verbessern.



Der Vier-Rollen-Gurt:

• 40 Jahre Erfahrung in der regionalen Forschung, Entwicklung und Fertigung von vier Runden sowie weltweit führende Technologie.
• Weltweit führender Schmiedewärmebehandlungsprozess mit stabiler und zuverlässiger Qualität.



Smart Comfort

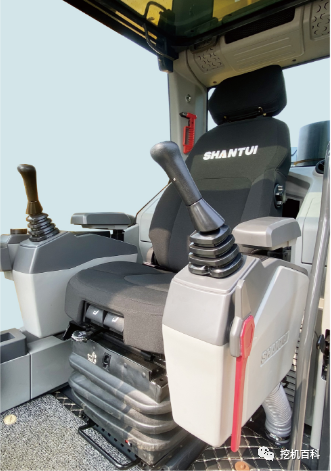

Der Fahrerraum wurde komplett überarbeitet:

• Der Raum ist groß, das Sichtfeld ist weit, die Bedienelemente sind ergonomisch ausgewählt und angeordnet, die Bedienung ist bequem und komfortabel.
• Das neue Interieur ist effektiv auf Innenfarben abgestimmt, die den menschlichen Maschinen-Aspekten entsprechen, und verursacht bei dem Bediener keine visuelle Ermüdung.
• Ergonomische Ausstattung: Luftfederungssitze, Markise, Panoramadach, Halterungen für Becher, Ladeanschlüsse, Handyhalter, Kühlschrank, Schuhbox.





Eine intelligente Upgrade:

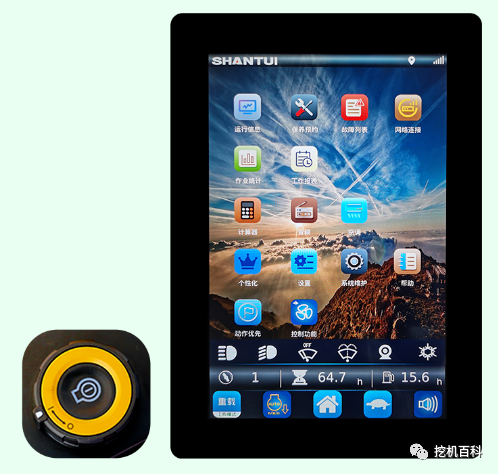

• 10,1-Zoll-Smart-Screen, vollflächiger IPS-Bildschirm, weites Sichtfeld, hohe Helligkeit, auch unter Sonneneinstrahlung sichtbar.

• Integrierte umfangreiche Funktionen zur Verbesserung des Bedienkomforts

• Intelligente Anzeige und intelligente Steuerung bieten Schnittstellen und Bedienoberflächen für intelligente Assistenzfunktionen und Mensch-Maschine-Interaktion



Klimaanlagensystem-Upgrade:

• Hochleistungs-Heiz-, Kühl- und Klimaanlage für Fahrkomfort.

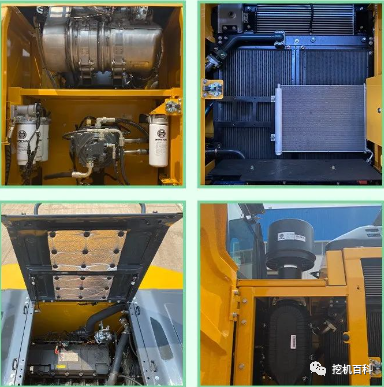

Einfache Wartung, schnelle Instandhaltung





• Ölfilter sind zentral angeordnet und leicht zugänglich für Wartung und Austausch;
• Ausstattung mit nanoskaligen Luftfiltern mit langem Wartungsintervall;
• Die Motorabdeckung öffnet sich großwinkelig nach hinten für einfache Wartung;
