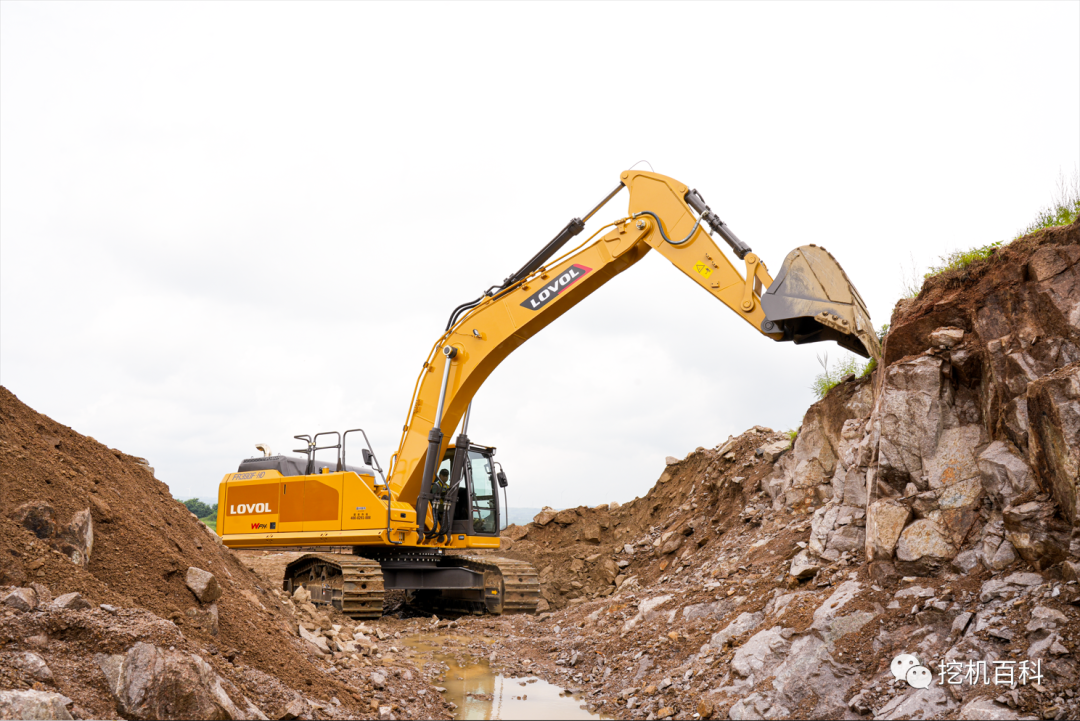

Großbagger

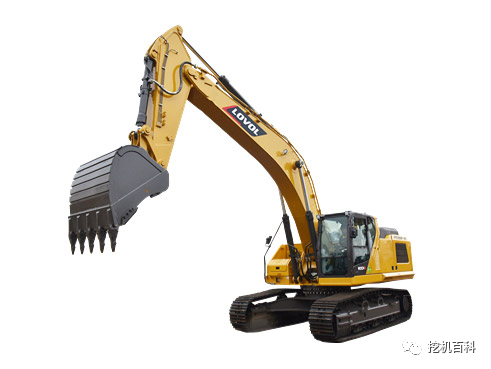

FR390F-HD

Zusammenfassung

Integrierte menschlich-maschinelle energieeffiziente Lösung

FR390F-HD ist ein Produkt der goldenen Hydraulik-Antriebskombination aus Weichai und Linde. Der hochwertige Weichai H-Plattformmotor zeichnet sich durch branchenführende thermische Effizienz aus, mit einem minimalen Kraftstoffverbrauch von 180 g/kWh. Die gesamte Betriebseffizienz der Maschine liegt um 15 % höher als bei der E-Generation, und die Kraftstoffeffizienz ist um über 20 % höher.



Haupttechnische Spezifikationen:

Leistung: 260 / 2000 kW / U/min

Maschinengewicht: 39500 kg

Schaufelkapazität: 2,2 m³





Konfigurationsparameter



Standard: ● Option: ○ Referenzwert: * Wird noch angepasst: /



1. Leistungsparameter:



kraft	Zugkraft	/	kN·m
	Eintauchkraft der Schaufel – ISO	235	kN
	Stoßstangen-Eintauchkraft der Schaufel – ISO	202	kN
	Drehmoment	/	kN·m
geschwindigkeit	Rückwärtsgeschwindigkeit	8.5	u/min
	Fahren mit hoher Geschwindigkeit	/	km/h
	Verringern Sie die Geschwindigkeit beim Fahren	/	km/h
geräuschentwicklung	Schalldruckpegel am Bedienerplatz (ISO 6396:2008)	/	db (A)
	Durchschnittlicher äußerer Schalldruck (ISO 6395:2008)	/	db (A)
Andere	Steigfähigkeit	35	grad
	Boden ist höher als der Druck	/	kPa



2. Die Stromversorgungssystem :



Motor Modell	Feuerstoff WP10.5H
nennleistung	260/2000	kW/U/min
Maximaldrehmoment	/	Nm/rpm
fördermenge	/	L
Emissionsstufe	Land 4
Emissionstechnologie-Wege	DOC+DPF+SCR





3. Hydrauliksystem:



Die technische Route	Elektronisch gesteuerte Positivstromregelung
Hauptpumpenmarke / Modell	Lindh /
Fördermenge der Hauptpumpe	210	cC
Marke / Modell des Hauptventils	Lindh /
Marken / Modelle der Rückwärtsmotoren und Getriebe	/
Marken / Modelle der Fahrwerksmotoren und Getriebe	/







4. Funktionierendes Gerät:



Bewegen Sie Ihre Arme	6500	mm
Kampfclubs	2800	mm
Der Schaufelkämpfer sieht aus	2.2	m³







5. Das Fahrwerksystem:



Gewicht des Gewichts	/	kg
Anzahl der Laufkatzen – eine Seite	/	abschnitt
Anzahl der Zahnkränze – eine Seite	2	individuell
Anzahl der Stützrollen – eine Seite	9	individuell
Trittbrettbreite	600	mm



6. Menge hinzugefügtes Öl und Wasser:



Kraftstofftank	/	L
Hydrauliksystem	/	L
Hydrauliktank	/	L
Motoröl	/	L
Frostschutzmittel	/	L
Bremsöl für Laufwerk	/	L
Getriebeöl für Rückwärtsgang	/	L



7. Formfaktor:



A	Gesamtlänge (im Transportzustand)	11350	mm
B	Gesamte Breite	3200	mm
C	Gesamthöhe (im Transportzustand)	3615	mm
D	Obere Breite	/	mm
E	Gesamthöhe (oberster Punkt der Kabine)	/	mm
K	Standardbreite der Gleisplatte	600	mm
G	drahtstärke	2590	mm
H	Mindestabstand zum Boden	544.5	mm
I	Schwenkradius hinten	/	mm
J	Streckenanbaulänge	/	mm
K	Gleislänge	/	mm
L	Fahrbereichshöhe	/	mm



8. Betriebsumfang:



a.	Maximale Ausgrabehöhe	/	mm
b.	Maximale Abhebehöhe	/	mm
c.	Maximale Ausgrabungstiefe	/	mm
d.	Maximaler Ausgrabungsradius	/	mm
e.	Minimaler Schwenkradius	/	mm
f.	Maximale Höhe beim minimalen Schwenkradius	/	mm



Gesamteigenschaften





1 goldene Hydraulik-Antriebsgruppe, hohe Effizienz und Kraftstoffersparnis :

• Der Motor führt die Branche bei der thermischen Effizienz an, mit einem minimalen Kraftstoffverbrauch von 180 g/kWh.
• Die gesamte Betriebseffizienz steigt um 15 % im Vergleich zur E-Generation, und die Kraftstoffeffizienz erhöht sich um mehr als 20 %.

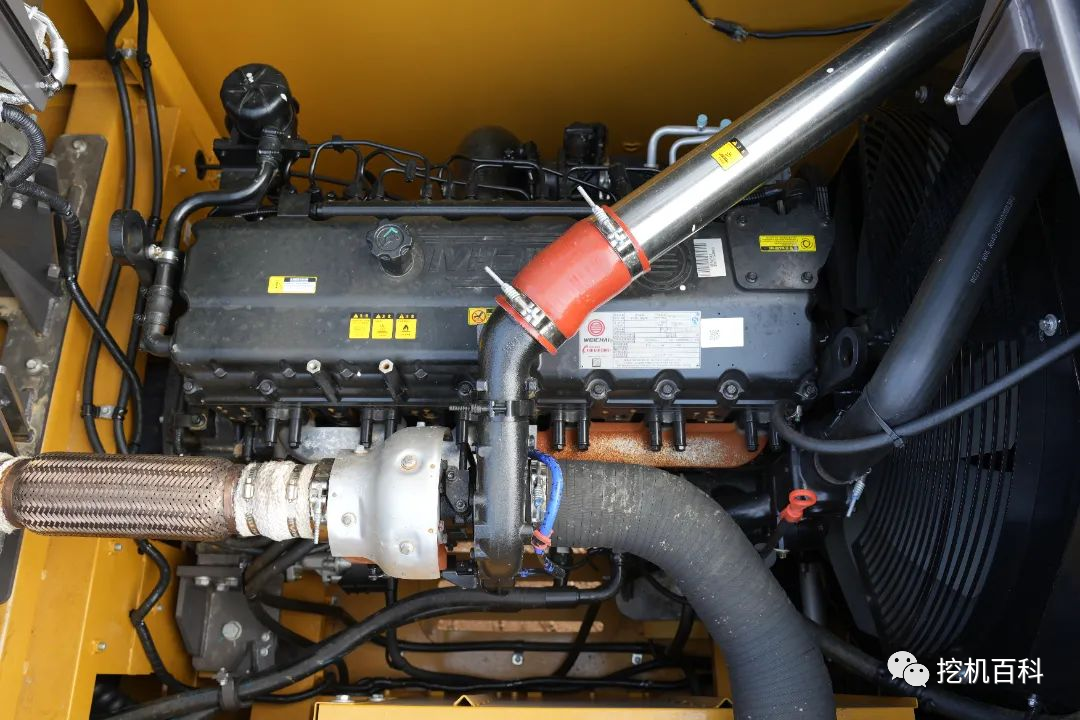

• Die Lebensdauer des hochwertigen Weichai H-Plattform-Motors beträgt bis zu 30000 Stunden.
• Die Hubzahl der Hauptpumpe erhöhte sich um 12,5 %, der Durchmesser des Hauptventilschiebers stieg um 21,4 %, und die Durchflusskapazität erhöhte sich um 50 L/min. Die exklusive, von Linde angepasste Optimierung des internen Strömungskanals führte zu geringeren Druckverlusten und einer besseren Reaktionsfähigkeit.







2. Panzerungsverstärkung:

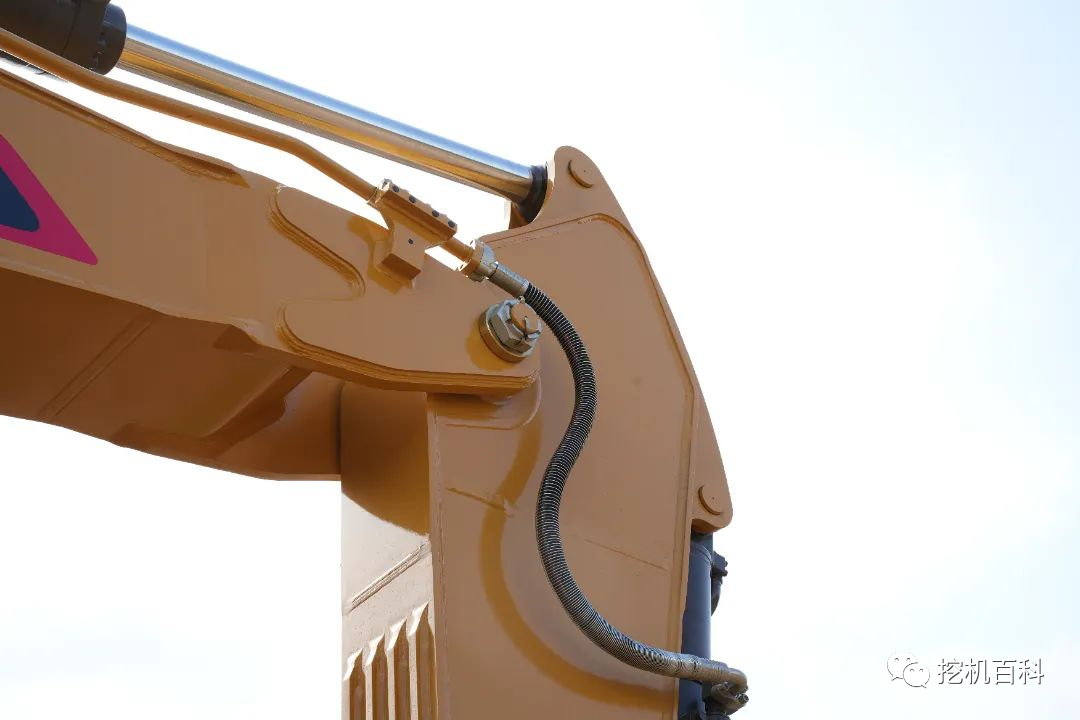

• Die Arme weisen eine großflächige Dreistufenkonstruktion auf, die Pole haben eine großflächige Auslegung, wodurch die Gesamtsteifigkeit und -festigkeit verbessert wird.

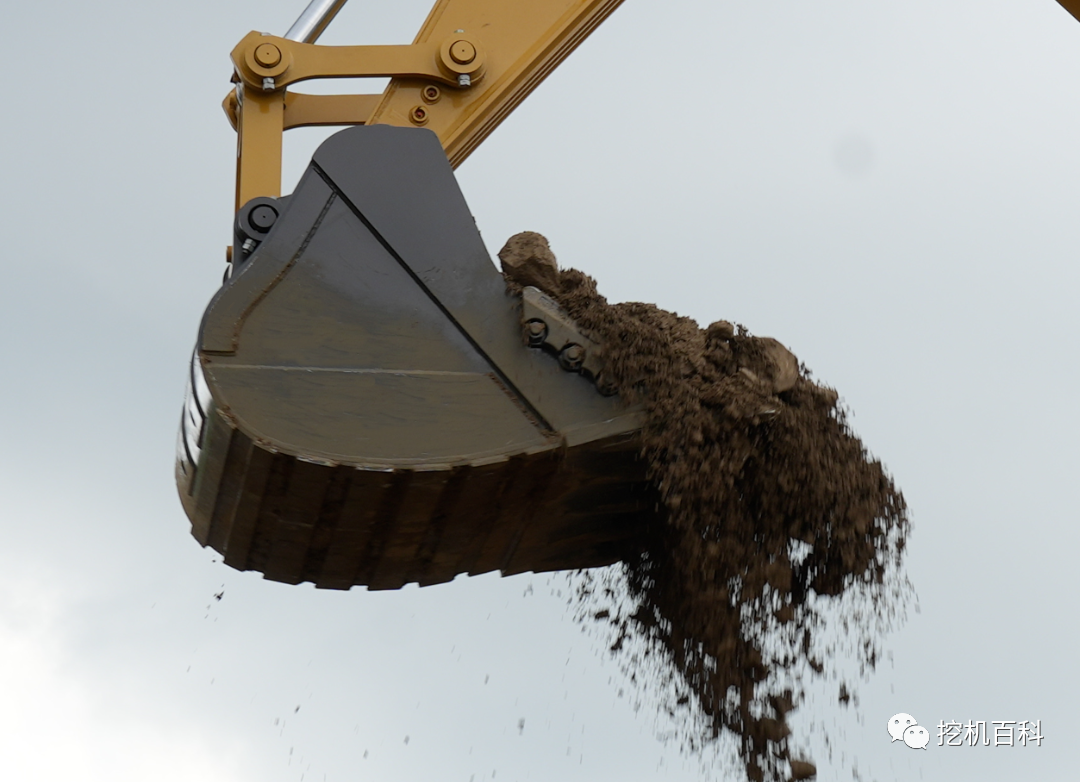

• Spezialisierte Großraum-Felslöffel werden verwendet, um zur maximalen Spezifikation eines Brechhammers gleicher Tonnage passen.
• Das Fahrwerk verwendet ein minenspezifisches Chassis mit einem verstärkten Vier-Rollen-Gurt von 45 Tonnen.

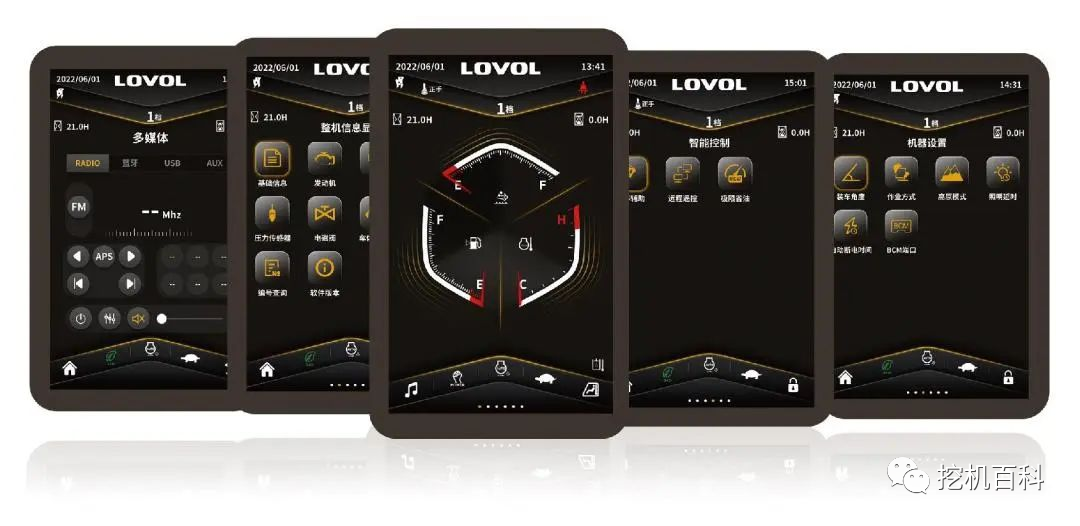

3. Intelligente Interaktion:

• Der neu entwickelte F-Generation-Fahrerraum übernimmt eine neue Struktur, die den Anforderungen der ROPS-Vorschriften für 50 Tonnen genügt.
• Panoramadächer durchbrechen herkömmliche Konzepte von Baumaschinen.
• Der Fahrerraum ist mit hochwertigen mechanischen Sitzfedern ausgestattet, was das Fahren komfortabel und angenehm macht.





4. Einfache Wartung:

• Das neue Durchgangsdesign erleichtert das Ein- und Aussteigen aus dem Fahrzeug.
• Serienmäßige Rückfahrkamera zur Verbesserung der Fahrsicherheit.

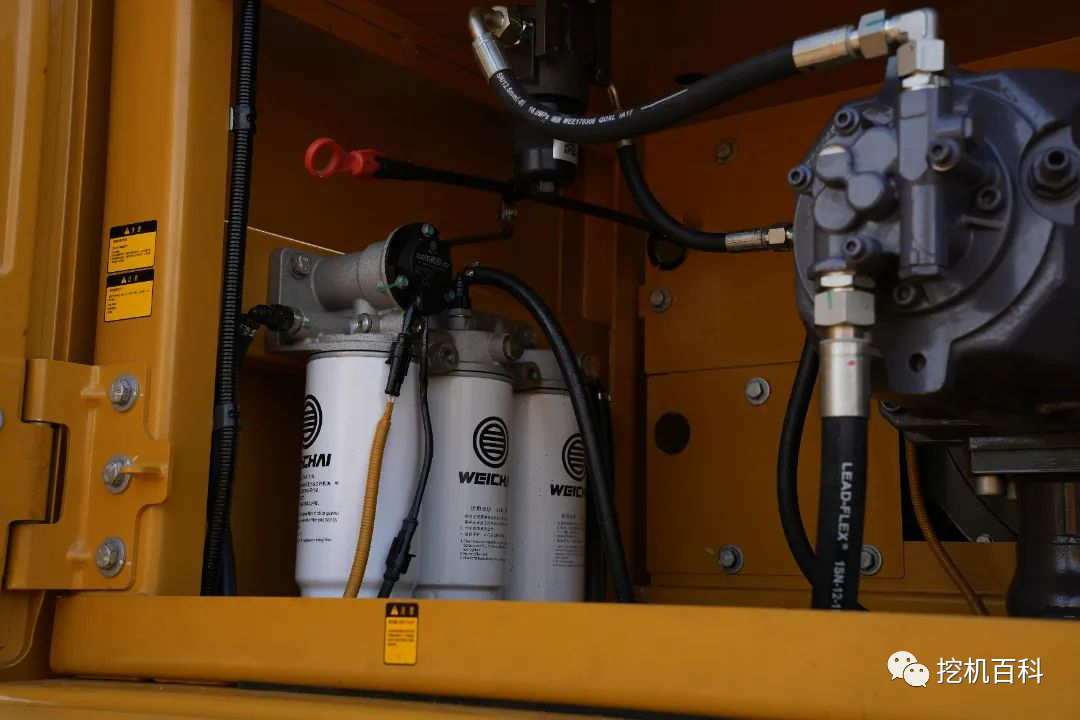

• Der Filter verwendet den Weichai 3D-Nanny-Filter, der einfach zu reparieren und wartungsfreundlich ist.
