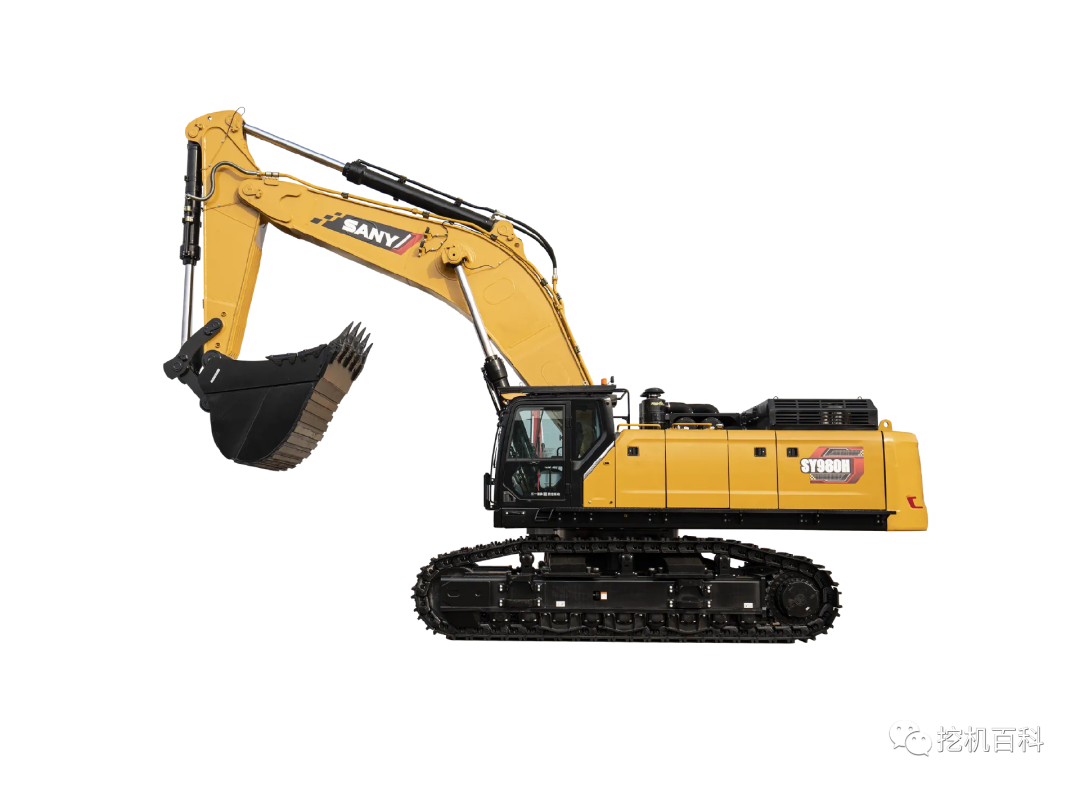

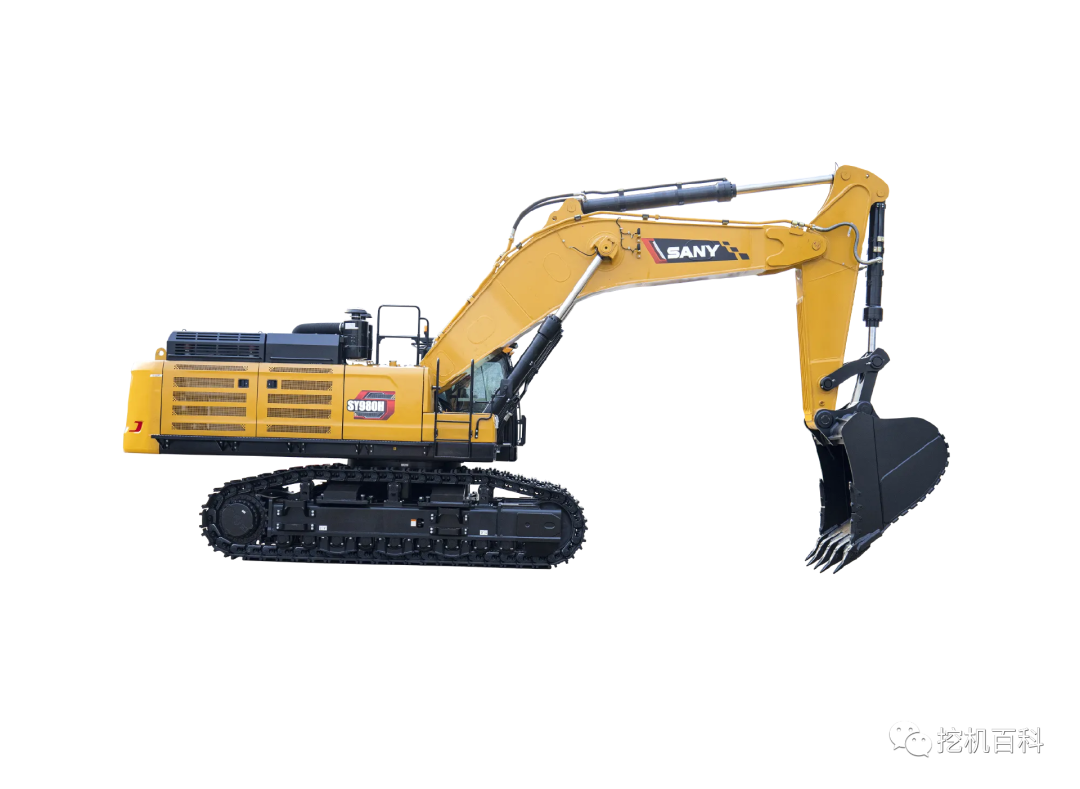

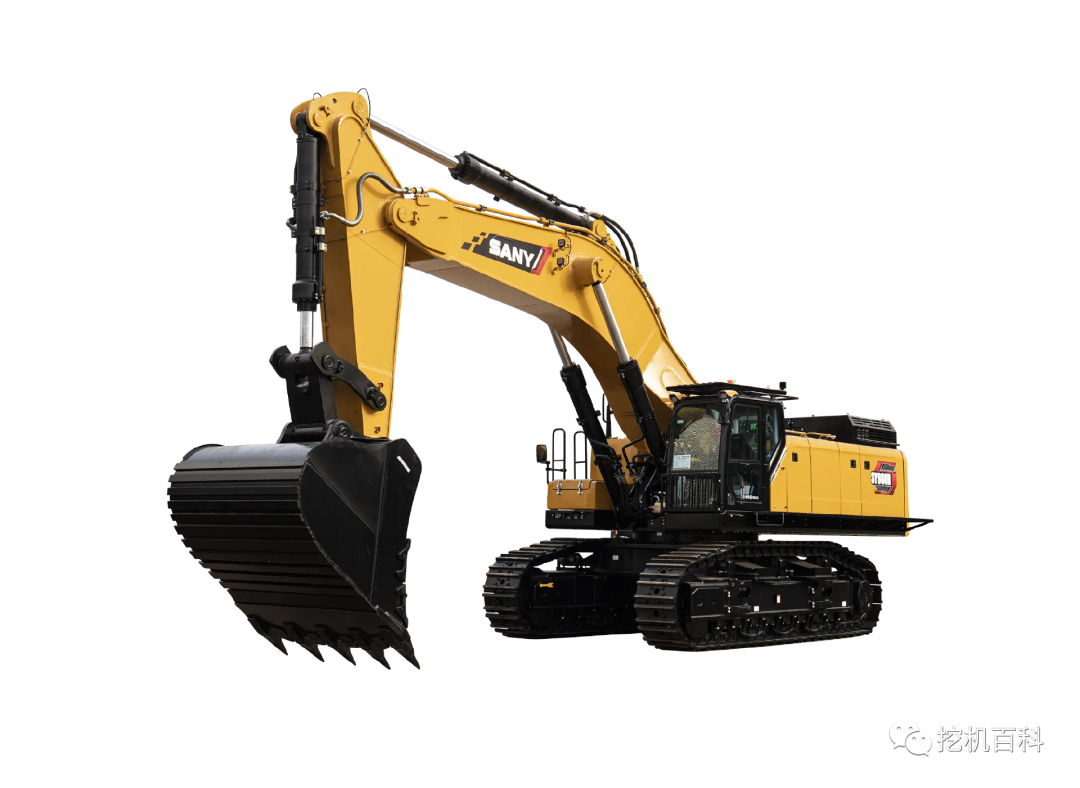

Der extrem große Bagger

SY980H

Zusammenfassung

Berge heben und bewegen – Vorreiter der Kraft.

  SY980H ist ein Super-Minenbagger, den Sany Heavy Industries im Bereich großer Bagger entwickelt hat und der ein Hochdruck-, Hochdurchfluss-All-Electric-Hydrauliksystem verwendet, hauptsächlich für schwere Abbauverhältnisse wie Gestein, Kohle und Metall.

Der neuartige SY980H-S National-Stufe-4-Bagger wurde komplett rund um die Themen „neue Leistung“, „neues Design“ und „neue Technologie“ verbessert, bietet höhere Effizienz und geringeren Energieverbrauch, vier Schaufelserien sowie optional 90-Tonnen-Klasse-240/250-Abbruchhämmer, wodurch die Rentabilität für Kunden gesteigert und die Leistungsfähigkeit bei Dauerbelastung erhöht wird.



Haupttechnische Spezifikationen:

Leistung: 478 / 1800 kW / U/min

Maschinengewicht: 94500 kg

Schaufelkapazität: 6,5 m³



Konfigurationsparameter

Standard: ● Option: x Nachbesserung erforderlich: / Referenzwert: *

 1. Leistungsparameter:



kraft	Zugkraft	640	kN·m
	Eintauchkraft der Schaufel – ISO	495	kN
	Stoßstangen-Eintauchkraft der Schaufel – ISO	405	kN
	Drehmoment	/	kN·m
geschwindigkeit	Rückwärtsgeschwindigkeit	7	u/min
	fahrt Hochgeschwindigkeit/Niedriggeschwindigkeit	4.3/3.0	km/h
geräuschentwicklung	Schalldruckpegel am Bedienerplatz (ISO 6396:2008)	/	db (A)
	Durchschnittlicher äußerer Schalldruck (ISO 6395:2008)	/	db (A)
Andere	Steigfähigkeit	35	grad
	Boden ist höher als der Druck	132	kPa

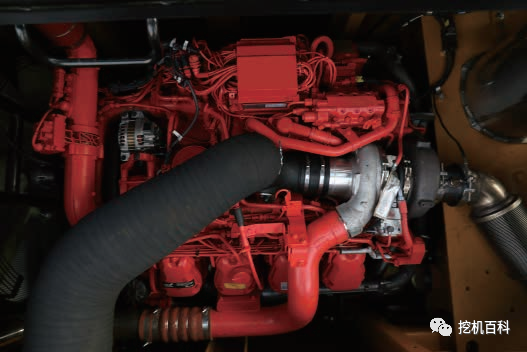

2. Antriebsstrang:



Motor Modell	Kenianisch DC16
nennleistung	478/1800	kW/U/min
Maximaldrehmoment	3260/1400	Nm/rpm
fördermenge	16.4	L
Emissionsstufe	Land 4

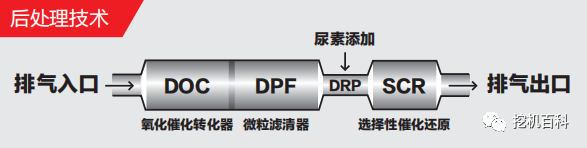

Emissionstechnologie-Wege	DOC+DPF+SCR
Mit VGT-Technologie ist die dynamische Reaktion schnell, der Kraftstoffverbrauch niedrig, um die Anforderungen an Leistung und Wirtschaftlichkeit zu erfüllen.

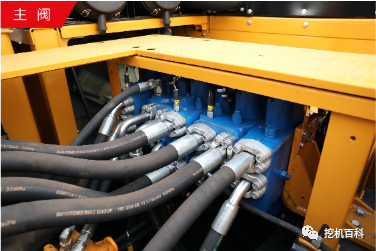

3. Hydrauliksystem:



Die technische Route	Vollständige elektrische Steuerung
Hauptpumpenmarke / Modell	/
Fördermenge der Hauptpumpe	/	cC
Marke / Modell des Hauptventils	/
Marken / Modelle der Rückwärtsmotoren und Getriebe	/
Marken / Modelle der Fahrwerksmotoren und Getriebe	/
Es verfügt über ein vollständig elektrisch gesteuertes Hydrauliksystem, eine Hauptpumpe mit großer Verdrängung und Druckabschaltfunktion sowie eine reduzierte Überlaufverluste. Hochdurchsatz-Elektroniksteuerung und kombinierter Schließkern sorgen für geringen Druckverlust und optimale Abstimmung. Der Trommelöltank hat ein Fassungsvermögen von 230.



4. Funktionierendes Gerät:



Bewegen Sie Ihre Arme	7250	mm
Kampfclubs	2920	mm
Der Schaufelkämpfer sieht aus	6.5	m³

5. Das Fahrwerksystem:



Gewicht des Gewichts	14000	kg
Anzahl der Laufkatzen – eine Seite	51	abschnitt
Anzahl der Zahnkränze – eine Seite	3	individuell
Anzahl der Stützrollen – eine Seite	9	individuell
Trittbrettbreite	650	mm



6. Menge hinzugefügtes Öl und Wasser:



Kraftstofftank	1180	L
Hydrauliksystem	/	L
Hydrauliktank	830	L
Motoröl	50	L
Kühlsystem	82	L
Bremsöl für Laufwerk	2x18	L
Getriebeöl für Rückwärtsgang	2x14	L

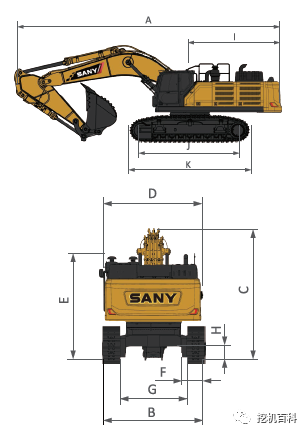

7. Formfaktor:



A	Gesamtlänge (im Transportzustand)	13850	mm
B	Gesamte Breite	4460/3700	mm
C	Gesamthöhe (im Transportzustand)	5300	mm
D	Obere Breite	3490	mm
E	Gesamthöhe (oberster Punkt der Kabine)	3860	mm
K	Standardbreite der Gleisplatte	650	mm
G	drahtstärke	3510/2750	mm
H	Mindestabstand zum Boden	945	mm
I	Schwenkradius hinten	4668	mm
J	Streckenanbaulänge	5070	mm
K	Gleislänge	6350	mm

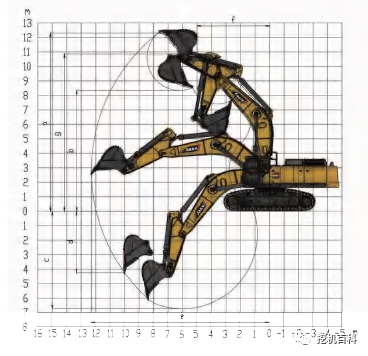

8. Betriebsumfang:



a.	Maximale Ausgrabehöhe	12450	mm
b.	Maximale Abhebehöhe	8205	mm
c.	Maximale Ausgrabungstiefe	7045	mm
d.	Maximale vertikale Ausgrabungstiefe des Arms	4250	mm
e.	Maximaler Ausgrabungsradius	12530	mm
f.	Minimaler Schwenkradius	5085	mm
z. B.	Maximale Höhe beim minimalen Schwenkradius	10650	mm

Funktionsausstattung



Standard: ● Option: x Nachbesserung erforderlich: / Referenzwert: *



1. Motor:



• Hochleistungsmotor

• Dynamische Abstimmungsmodussteuerung

• Getrennte Kühler

• 24V / 7,0-kW-Startermotor

• 60-A-Wechselstrommotor

• Ölbad-Luftfilter

• Schmierölfilter

• Kraftstofffilter der Stufe 3

• Ölkühlgerät

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Automatisches Leerlaufsystem

• Harnstoffbehälter mit hoher Kapazität

• SCR-Nachbehandlung

• Harnstoffpumpe



2. Fahrerhaus:



• Fahrzeugtaugliches Cockpit

• Verstärkte Lichtglasfenster

• Silikonkautschuk-Dämpfer

• Oberes, vorderes Fenster und linkes Fenster (öffnbar)

• Notausgang über die Rückfenster

• Scheibenwischer (mit Reinigungsvorrichtung)

• Multifunktionaler Luftfederungssitz

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Dokumententaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Notfall-Stoppschalter

• Oberer Schutznetz + vorderes Schutznetz



3. Der untere Laufkörper:



• Verstärkte Laufmotor-Schutzplatte

• Verstärkter Aufhängungsrahmen

• Laufflächen-Spannvorrichtung

• antriebsrad

• Kettenheber und schwere Heberäder

• Verstärkte Kettenlaufrollen (mit Wellendichtung)

• 650-mm-Zweirillen-Spurbrett

• Verstärkte zweilagige Seitenpedale

• Schutzabdeckplatte



4. Hydrauliksystem:



• Steuerventil (mit Hauptüberlaufventil)

• Ersatzölanschluss für Steuerventil

• Ölzufuhrfilter

• Öl-Leckfilter

• Rücklaufölfilter

• Vorfilter

• Hydraulische Druckstoß-Entlastungsblindleitung

• Unabhängige Ölverschmutzung



5. Frontarbeitsgeräte:



• Französischer Vertrieb

• Auswurfstange

• Vollautomatisches Zentralschmiersystem

• Dichtungsringe für Staubabdichtung (Lötanordnung für Schleppnetz)

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

• Geschmiedete Armgabel

• Schiefe Zapfenzähne / scharfe Zapfenzähne

• Walzenscheiben-Schmiersystem



6. Die obere Schwenkplattform:



• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

• Panoramakamera

• Führerhaus-Warnleuchte



7. Warnleuchten:



• Reglertyp

• Der Pumpendruck ist abnormal

• Abnormale Vorabdruck für jede Aktion

• Die Versorgungsspannung ist abnormal

• Unzureichender Öldruck, Überhitzung der Motorflüssigkeit

• Der Beschleunigungsknopf ist ausgefallen

• Unzureichende Kraftstoffmenge.

8. Überwachungs- und Steuerungssystemanzeige:



• Standard-GPS

• Touch-Farb-10-Zoll-Display

• Das Iveco-System

• Stundenmesser, Kraftstoffstandsanzeige des Tanks

• Kühlmitteltemperaturanzeige

• Öldruckmessgerät

• Intelligente Safes



9. Sonstiges:



• Hochkapazitäre Batterien

• Verriegelbare Deckenabdeckung

• Zentraldurchgang

• Rutschfeste Pedale, Handläufe und Gehwege

• Kraftstoffsystem Abgaspumpe



Ein neuer Look

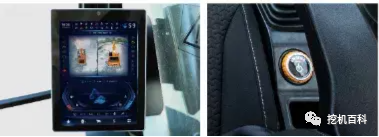

1. - Ich bin nicht schlau. :



• Ausgestattet mit 10,4-Zoll-Intelligent-Display, integrierter Klimaanlage, Radio, Bluetooth, GPS und weiteren Funktionen, serienmäßig mit einem Knopf zum Starten der Maschine, unterstützt Fehlererkennung und Alarm, intelligente Fehlerbehebung und Diagnose, eine neue Taste für Einlade-Funktion, sicherer und intelligenter.

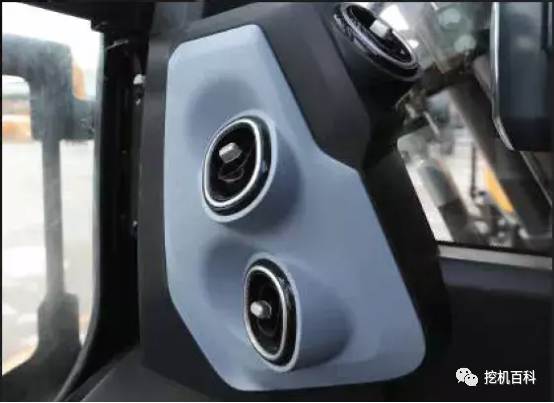

2. Klimaanlagen-Upgrade:



• Der neue Klimakanal optimiert die Position der Luftauslässe, die Kühlleistung ist 10 % höher als beim Vorgängermodell, das Kondensatorvolumen ist um 30 % größer als beim vorherigen Modell. Die Klimaanlage kann direkt im Fahrzeug gereinigt werden und ist wartungsfreundlich.



3. C12 Fahrerraum:



• Der neu aufgewertete Fahrerraum wurde entsprechend den fünf Merkmalen „intelligente Vernetzung, intelligente Interaktion, intelligente Konstruktion, intelligentes Fahren und intelligente Wartung“ entwickelt, um Unterhaltung, Interaktion und Technologie zu verbessern.

• Die Größe des Fahrerhauses ist 25 mm breiter als bei der Vorgängergeneration, der Raum ist größer. Die Frontscheibe ist 10 Prozent breiter als bei der Vorgängergeneration, die Glasfläche des Fahrzeugs ist um 10 Prozent größer, die Sicht ist weiter.



4. Innenausstattungs-Upgrade:



• Ein neu aufgewerteter Innenraum mit einer vier Sitze umfassenden Armlehne, Becherhalter, Kühlschrank, 24-V-Steckdose, USB-Schnittstelle usw. führt statische und dynamische Komfortstandards für Automobile ein sowie eine neu entwickelte „12-Stunden-ohne-Ermüdung“-Großdämpfungs-Federung und vibrationsdämpfende Sitze.



5. Dichtungs-Upgraden:



• Die Dichtungsstruktur des Fahrersitzes wurde optimiert und verbessert, wodurch Leckagen und die Innentemperatur deutlich reduziert werden. Dadurch wird das Problem der Vergilbung im Fahrerraum unter extremen Betriebsbedingungen effektiv gelöst, und der thermische Komfort steigt um 10 % gegenüber der vorherigen Generation.



6. Sicherheit und Zuverlässigkeit:



• Führerhäuser mit Skelettverstärkung weisen eine um 30 % höhere Sicherheitsleistung als herkömmliche Führerhäuser auf.

• Ausgestattet mit Notausschalter, rutschfestem Überzug, steinschlaggeschützter Seitentür usw., um die Sicherheit bei Ausrüstungsbergbauoperationen weiter zu erhöhen.





neue Technik

1. Schaufel-Upgrade:



• Standard 6,5 m³ Schaufel, kann mit 90-Tonnen-240-/250-Abbruchhammer ausgestattet werden, um den Anforderungen bei schweren Belastungen gerecht zu werden.

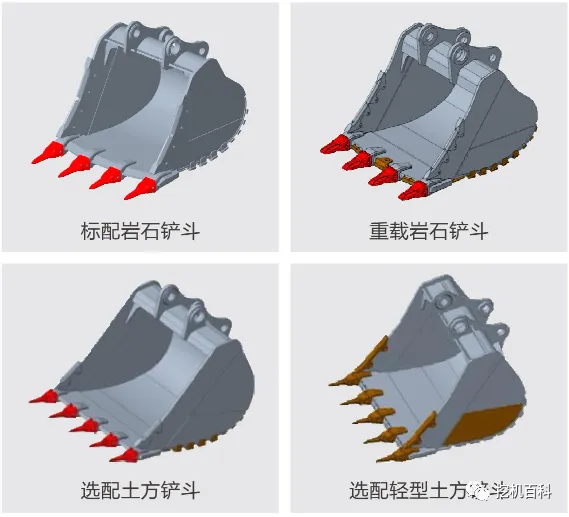

• Vier Schaufelserien können konfiguriert werden, um „eine Situation, ein Einsatz“ zu erfüllen, die Bauleistung zu steigern, mehrere komplexe Situationen problemlos zu bewältigen und den Produktwert sowie die Rentabilität für den Kunden zu erhöhen.





2. Voll elektrisches Steuersystem:



• Einsatz einer vollständig elektrischen integrierten Steuerungstechnologie (ICT – Integrated Control Technology), die hauptsächlich E-P-, P-V-, FD- und ECA-Technologien umfasst, also Motor- und Hauptpumpenanpassungstechnologie, Hauptpumpen- und Hauptventilanpassungstechnologie; Durchflussverteilungstechnologie; elektrische Hilfssteuertechnologie; armlöse Leistungsdezentralisierungstechnologie; unabhängige Öl- und Wasserverteilungssteuerung.

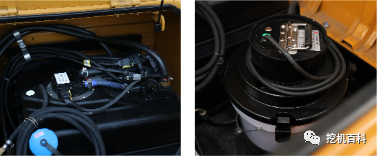

3. Automatische Schmierung:



• Die elektrische Füllmaschine ist bequem zu bedienen, spart Zeit und Mühe und verschwendet kein Öl, und gewährleistet, dass das Öl nicht verunreinigt wird. Mithilfe des speziellen Fasses für raffinierte Ölprodukte kann das Produkt direkt auf dem Schmierfett im Fass platziert werden, und die Fettabfüllung kann elektrisch durchgeführt werden.

• Dieses Produkt ist als nationale Erfindung sowie als Gebrauchsmuster patentiert.

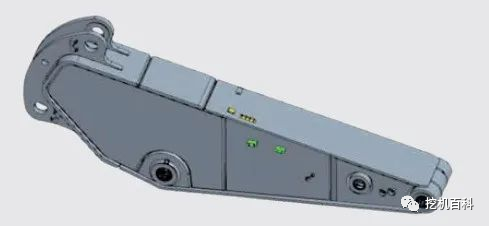

4. Verstärkung der strukturellen Bauteile der Arbeitsgeräte:



• Die 20.000-Stunden-Arbeitseinheit-Technologie wird vollständig eingesetzt, um hohe Zuverlässigkeit und längere Lebensdauer der Arbeitseinheit sicherzustellen.

• Verbesserung des Zylindermechanismus, Erhöhung des Systemdrucks und des Verriegelungsdrucks, Erweiterung des Zylinderöltanks auf 230 und Steigerung der Abgasleistung des Zylinders.

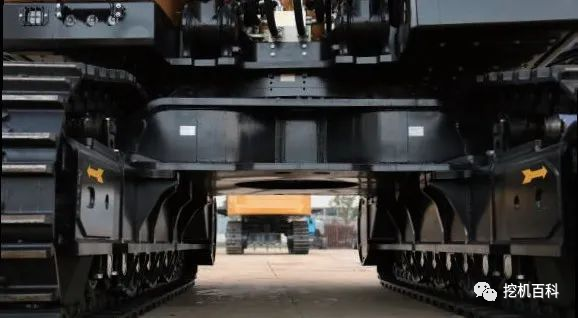

5. Ausstiegserleichterung verstärkt:



• Einsatz von 100-Tonnen-Vierradantrieb, Vergrößerung des Achsdurchmessers, Verringerung des Flächenpressdrucks auf die Lager, feste Führungsräder, große Laufgetriebe, Tragfähigkeit deutlich verbessert.

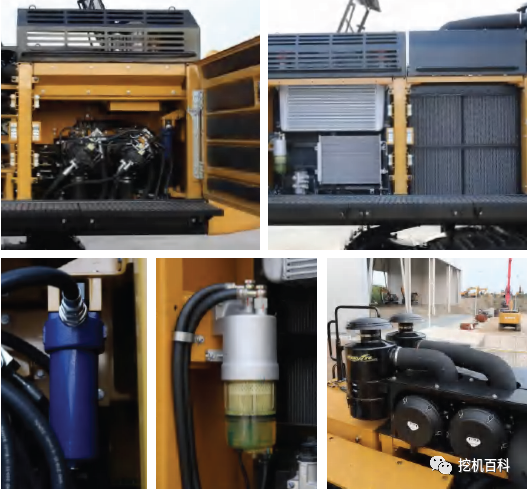

Wartung & Service



• Die gemeinsam tätigen Spezialhersteller haben eine langlebige Öl-, Diesel- und Hydraulikölfilter entwickelt, wodurch sich der Wartungsintervall für Kunden verdoppelt hat und die Wartungskosten gesenkt wurden.

• Als Reaktion auf die harten Arbeitsbedingungen im Bergbau wurde das wartungsfreundliche Austauschdesign verstärkt, „großer Freiraum, einfach zu handhaben“, und der Betriebsraum für verschiedene Wartungsarbeiten um 20–30 % vergrößert.

• Das doppelte Vorfilt-Luftfiltersystem verringert den Einlasswiderstand, verbessert die Wartungsintervalle, weist geringe Wartungskosten auf und ist an Arbeitsbedingungen mit hohem Staubgehalt angepasst.

• Standardmäßige Anzeige für Filtereinsatz, Echtzeitüberwachung und -kontrolle des Zustands, intelligenter und sicherer.
