SANY SY900H Klassische Weiterentwicklung, komplett neues Upgrade

SANY SY900H Klassische Weiterentwicklung, komplett neues Upgrade

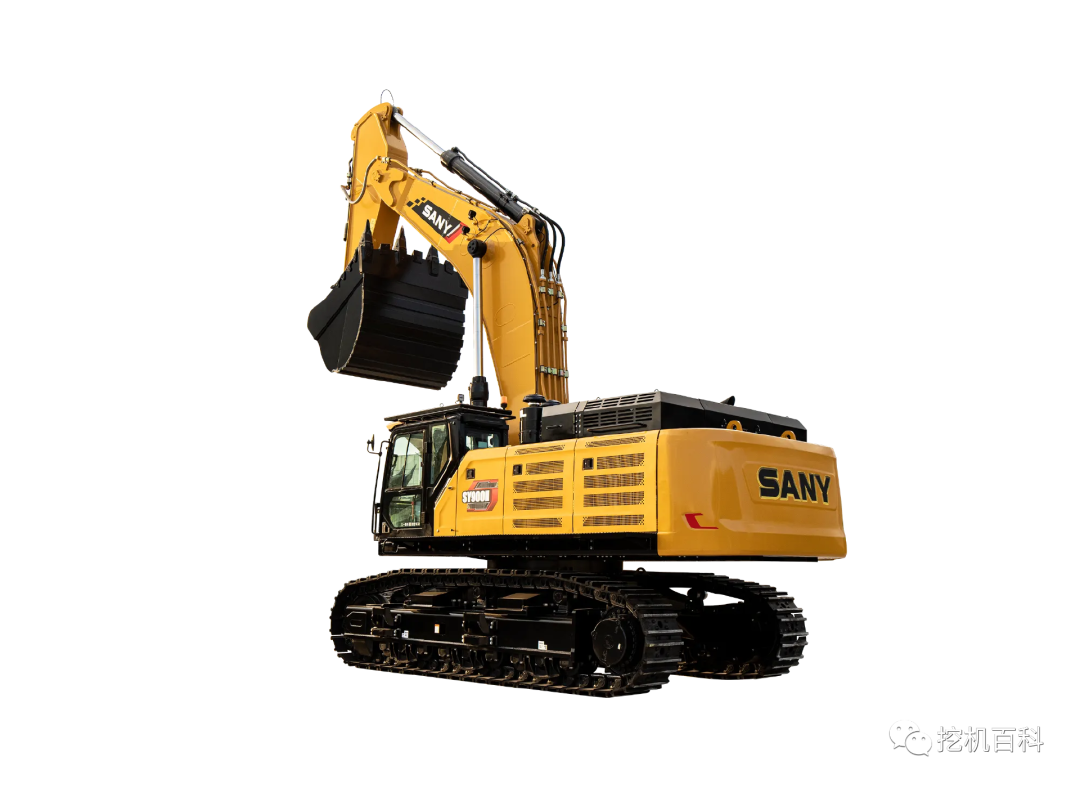

Der extrem große Bagger

SY900H

Zusammenfassung

Verstärkte Eisen- und Erzminen

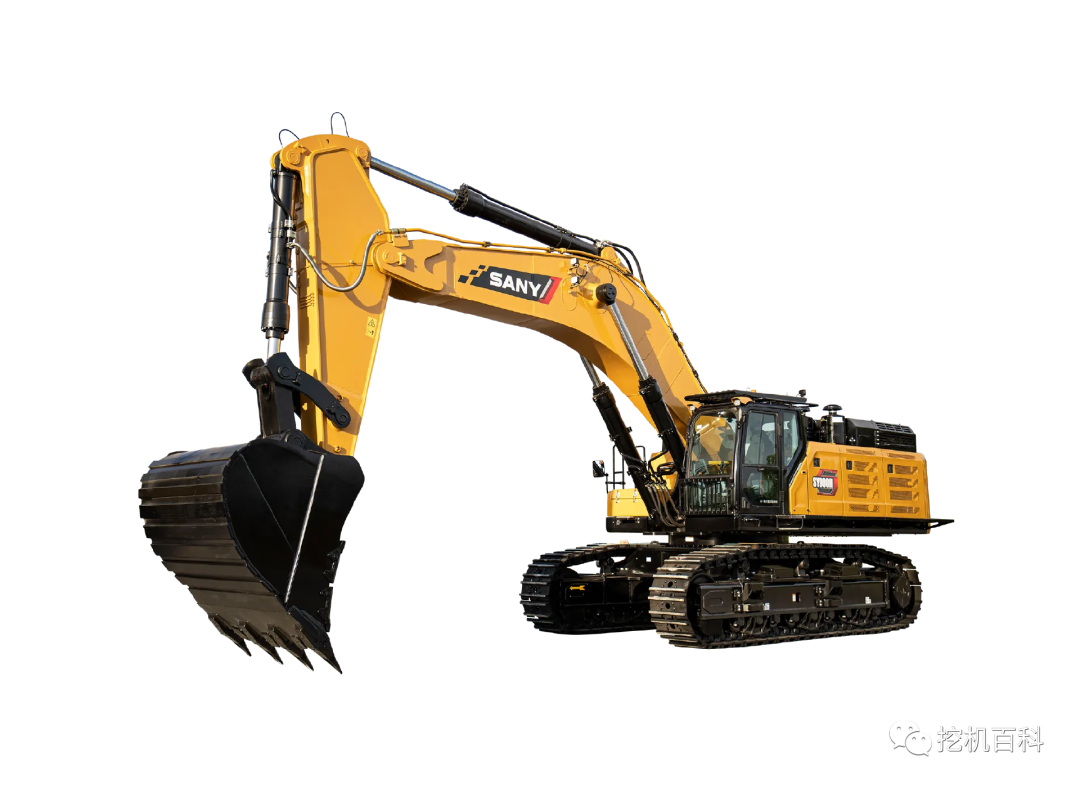

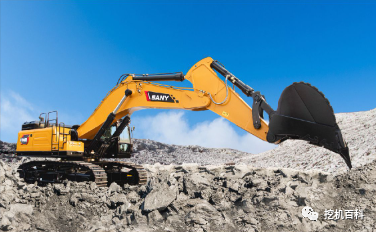

SY900H-S National Fourth Machine ist eine neue Generation von 90-Tonnen-Super-Mining-Baggerprodukten, basierend auf der Leitidee „neue Leistung“, „neue Form“ und „neue Technologie“ von SANY Heavy Machinery. Seine Abbaukraft ist stark und langlebig und eignet sich für verschiedene Arten von Abbau-, Transport- und Gesteinsbrechoperationen (lockere Erdwerkzeuge) in Kohle- und Eisenerzminen. Es kann mit 80-Tonnen-Weitkörper-Lkw kombiniert werden und verfügt über eine verbesserte Einsatzkapazität im Bergbau.



Haupttechnische Spezifikationen:



Leistung: 382 / 1800 kW / U/min

Maschinengewicht: 85000 kg

Ladekapazität: 6,0 (5,0 ~ 7,0) m³



Konfigurationsparameter

Standard: ● Option: x Nachbesserung erforderlich: / Referenzwert: *



 1. Leistungsparameter:



kraft	Zugkraft	573	kN·m
	Eintauchkraft der Schaufel – ISO	472	kN
	Stoßstangen-Eintauchkraft der Schaufel – ISO	396	kN
	Drehmoment	/	kN·m
geschwindigkeit	Rückwärtsgeschwindigkeit	6.2	u/min
	fahrt Hochgeschwindigkeit/Niedriggeschwindigkeit	4.3/2.8	km/h
geräuschentwicklung	Schalldruckpegel am Bedienerplatz (ISO 6396:2008)	/	db (A)
	Durchschnittlicher äußerer Schalldruck (ISO 6395:2008)	/	db (A)
Andere	Steigfähigkeit	35	grad
	Boden ist höher als der Druck	114	kPa





2. Antriebsstrang:

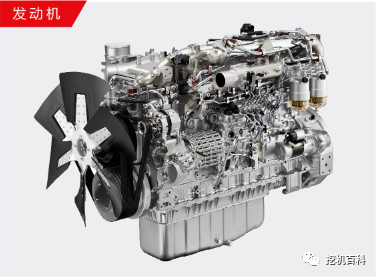

Motor Modell	ISUZU 6WG1
nennleistung	382/1800	kW/U/min
Maximaldrehmoment	2250/1300	Nm/rpm
fördermenge	15.681	L
Emissionsstufe	Land 4

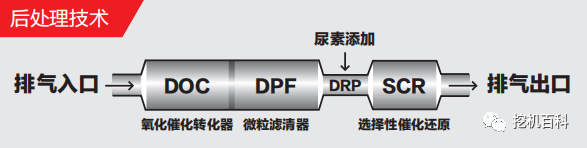

Emissionstechnologie-Wege	DOC+DPF+SCR



3. Hydrauliksystem:



Die technische Route	Vollständige elektrische Steuerung

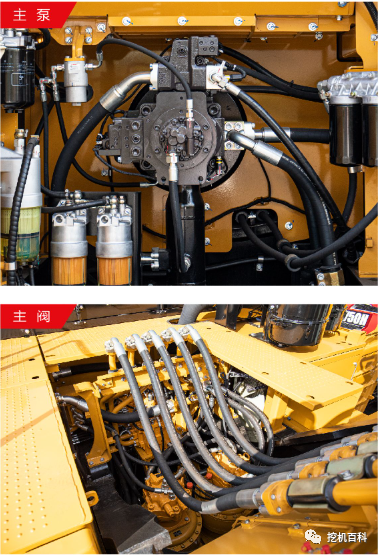

Hauptpumpenmarke / Modell	Kawasaki
Fördermenge der Hauptpumpe	/	cC
Marke / Modell des Hauptventils	Kawasaki
Marken / Modelle der Rückwärtsmotoren und Getriebe	/	Doppelte Drehung
Marken / Modelle der Fahrwerksmotoren und Getriebe	KYB

4. Funktionierendes Gerät:



Bewegen Sie Ihre Arme	7250	mm
Kampfclubs	2800	mm
Der Schaufelkämpfer sieht aus	6.0	m³



5. Das Fahrwerksystem:



Gewicht des Gewichts	14300	kg
Anzahl der Laufkatzen – eine Seite	51	abschnitt
Anzahl der Zahnkränze – eine Seite	3	individuell
Anzahl der Stützrollen – eine Seite	9	individuell
Trittbrettbreite	650	mm



6. Menge hinzugefügtes Öl und Wasser:



Kraftstofftank	950	L
Hydrauliksystem	/	L
Hydrauliktank	700	L
Motoröl	42~57	L
Kühlsystem	75	L
Bremsöl für Laufwerk	2x20	L
Getriebeöl für Rückwärtsgang	2x15	L

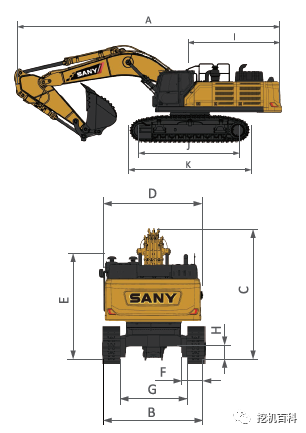

7. Formfaktor:



A	Gesamtlänge (im Transportzustand)	13360	mm
B	Gesamte Breite	4320/3720	mm
C	Gesamthöhe (im Transportzustand)	4780	mm
D	Obere Breite	4477	mm
E	Gesamthöhe (oberster Punkt der Kabine)	3800	mm
K	Standardbreite der Gleisplatte	650	mm
G	drahtstärke	3450/2790	mm
H	Mindestabstand zum Boden	880	mm
I	Schwenkradius hinten	4220	mm
J	Streckenanbaulänge	5110	mm
K	Gleislänge	6361	mm

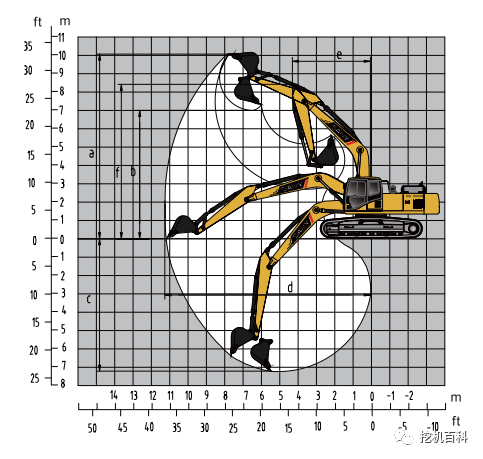

8. Betriebsumfang:



a.	Maximale Ausgrabehöhe	11961	mm
b.	Maximale Abhebehöhe	7881	mm
c.	Maximale Ausgrabungstiefe	7331	mm
d.	Maximaler Ausgrabungsradius	12276	mm
e.	Minimaler Schwenkradius	5361	mm
f.	Maximale Höhe beim minimalen Schwenkradius	10539	mm

Funktionsausstattung



Standard: ● Option: x Nachbesserung erforderlich: / Referenzwert: *





1. Motor:



• Gekoppelte Motoren

• Dynamische Abstimmungsmodussteuerung

• Heizkörper (mit Schutzgitter)

• 24V / 7,0-kW-Startermotor

• 60-A-Wechselstrommotor

• Ölbad-Luftfilter

• Wüstenluftfilter

• Schmierölfilter

• Kraftstofffilter der Stufe 3

• Ölkühlgerät

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Automatisches Leerlaufsystem





2. Fahrerhaus:



• Ultraschallgedämmter Fahrerhausrahmen

• Verstärkte Lichtglasfenster

• Silikonkautschuk-Dämpfer

• Oberes, vorderes Fenster und linkes Fenster (öffnbar)

• Notausgang über die Rückfenster

• Scheibenwischer (mit Reinigungsvorrichtung)

• Multifunktionaler Luftfederungssitz

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Dokumententaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Notfall-Stoppschalter

• Oberer Schutznetz + vorderes Schutznetz





3. Der untere Laufkörper:



• Schutzplatte für Laufmotor

• H-förmiger Spurführungsmechanismus

• Laufflächen-Spannvorrichtung

• Kolbengekoppelte Antriebsräder

• Kettenheber und schwere Heberäder

• Verstärkte Kettenlaufrollen (mit Wellendichtung)

• 650-mm-Zweirillen-Spurbrett

• Verstärkte zweilagige Seitenpedale

• Schutzabdeckplatte



4. Hydrauliksystem:



• Steuerventil (mit Hauptüberlaufventil)

• Ersatzölanschluss für Steuerventil

• Ölzufuhrfilter

• Öl-Leckfilter

• Rücklaufölfilter

• Vorfilter

• Hydraulische Druckstoß-Entlastungsblindleitung

• Unabhängige Ölverschmutzung





5. Frontarbeitsgeräte:



• Französischer Vertrieb

• Schweißnähte *

• Vollautomatisches Zentralschmiersystem

• Dichtungsringe für Staubabdichtung (Lötanordnung für Schleppnetz)

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

• Anfahrschutz



6. Die obere Schwenkplattform:



• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

• Panoramakamera

• Führerhaus-Warnleuchte





7. Warnleuchten:



• Reglertyp

• Der Pumpendruck ist abnormal

• Abnormale Vorabdruck für jede Aktion

• Die Versorgungsspannung ist abnormal

• Die Hydrauliköltemperatur ist abnormal

• Unzureichender Öldruck, Überhitzung der Motorflüssigkeit

• Der Beschleunigungsknopf ist ausgefallen

• Unzureichende Kraftstoffmenge.

8. Überwachungs- und Steuerungssystemanzeige:



• Standard-GPS-Satellitenpositionierungssystem

• Touch-Farb-10-Zoll-Display

• Das Iveco-System

• Stundenmesser, Kraftstoffstandsanzeige des Tanks

• Kühlmitteltemperaturanzeige

• Öldruckmessgerät





9. Sonstiges:



• Hochkapazitäre Batterien

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Rutschfeste Pedale, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

• Manuelle Butterspritze

• ○ Elektrische Diesel-Pumpe



10. Sicherheit:



• Notfall-Stoppschalter

• Signal-/Warnhorn

• außenspiegel

• Notausgang über die Rückfenster

• Batterie-Minuspol-Schalter

• Panoramakamera



Ein neuer Look



1. - Ich bin nicht schlau. :

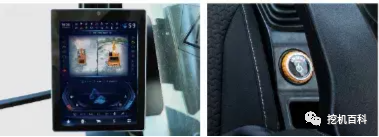

• Ausgestattet mit 10,4-Zoll-Intelligent-Display, integrierter Klimaanlage, Radio, Bluetooth, GPS und weiteren Funktionen, serienmäßig mit einem Knopf zum Starten der Maschine, unterstützt Fehlererkennung und Alarm, intelligente Fehlerbehebung und Diagnose, eine neue Taste für Einlade-Funktion, sicherer und intelligenter.

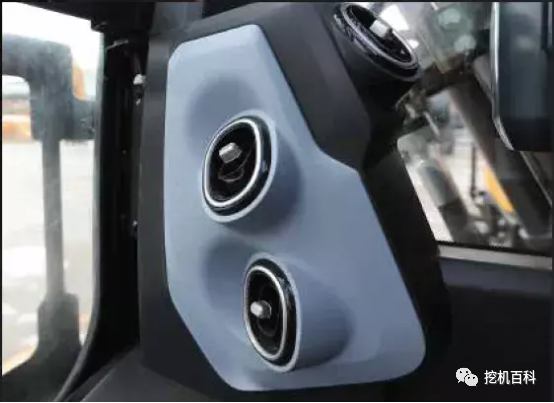

2. Klimaanlagen-Upgrade:



• Der neue Klimakanal optimiert die Position der Luftauslässe, die Kühlleistung ist 10 % höher als beim Vorgängermodell, das Kondensatorvolumen ist um 30 % größer als beim vorherigen Modell. Die Klimaanlage kann direkt im Fahrzeug gereinigt werden und ist wartungsfreundlich.



3. C12 Fahrerraum:



• Der neu aufgewertete Fahrerraum wurde entsprechend den fünf Merkmalen „intelligente Vernetzung, intelligente Interaktion, intelligente Konstruktion, intelligentes Fahren und intelligente Wartung“ entwickelt, um Unterhaltung, Interaktion und Technologie zu verbessern.

• Die Größe des Fahrerhauses ist 25 mm breiter als bei der Vorgängergeneration, der Raum ist größer. Die Frontscheibe ist 10 Prozent breiter als bei der Vorgängergeneration, die Glasfläche des Fahrzeugs ist um 10 Prozent größer, die Sicht ist weiter.



4. Innenausstattungs-Upgrade:



• Ein neu aufgewerteter Innenraum mit einer vier Sitze umfassenden Armlehne, Becherhalter, Kühlschrank, 24-V-Steckdose, USB-Schnittstelle usw. führt statische und dynamische Komfortstandards für Automobile ein sowie eine neu entwickelte „12-Stunden-ohne-Ermüdung“-Großdämpfungs-Federung und vibrationsdämpfende Sitze.





5. Dichtungs-Upgraden:



• Die Dichtungsstruktur des Fahrersitzes wurde optimiert und verbessert, wodurch Leckagen und die Innentemperatur deutlich reduziert werden. Dadurch wird das Problem der Vergilbung im Fahrerraum unter extremen Betriebsbedingungen effektiv gelöst, und der thermische Komfort steigt um 10 % gegenüber der vorherigen Generation.



6. Sicherheit und Zuverlässigkeit:



• Führerhäuser mit Skelettverstärkung weisen eine um 30 % höhere Sicherheitsleistung als herkömmliche Führerhäuser auf.

• Ausgestattet mit Notausschalter, rutschfestem Überzug, steinschlaggeschützter Seitentür usw., um die Sicherheit bei Ausrüstungsbergbauoperationen weiter zu erhöhen.



neue Technik

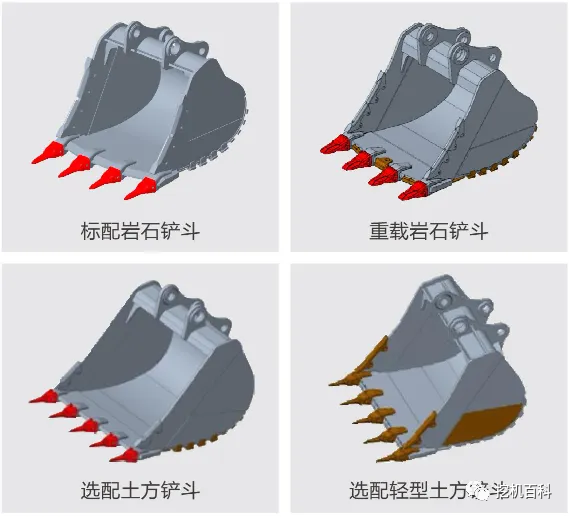

1. Schaufel-Upgrade:



• Serienmäßig mit 6,0 m³ Schaufel, um die Anforderungen bei schweren Belastungsbedingungen zu erfüllen.

• Vier Schaufelserien können konfiguriert werden, um „eine Situation, ein Einsatz“ zu erfüllen, die Bauleistung zu steigern, mehrere komplexe Situationen problemlos zu bewältigen und den Produktwert sowie die Rentabilität für den Kunden zu erhöhen.

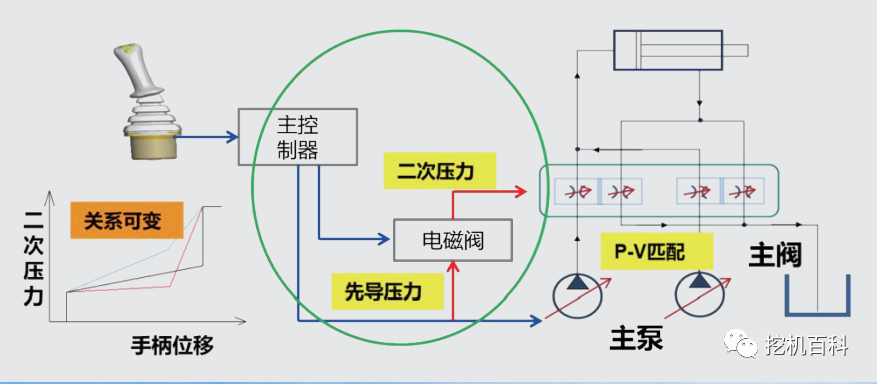

2. ACE-Voll-Elektronik-Steuerungssystem:



• Voll elektronische ACE-P-Technologie verbessert die Betriebsanpassungsfähigkeit, erhöht die Bedienkoordination, präzise und weiche Steuerung, einfacher und sanfter Betrieb. Doppelter Mikrocomputer-Regler, hochpräzise Steuerung, schnelle Reaktion, geringer Einfluss durch Mikrobewegungssteuerung.

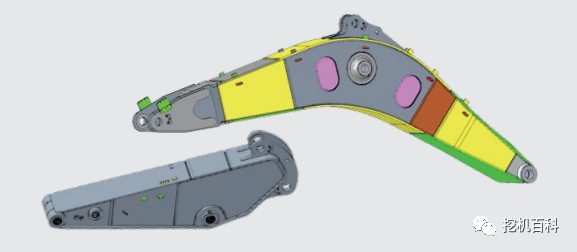

3. Verstärkung der strukturellen Bauteile:



• Die 20.000-Stunden-Arbeitseinheitentechnologie wird vollständig angewendet, um sicherzustellen, dass die Arbeitseinheit eine hohe Zuverlässigkeit und eine längere Lebensdauer aufweist.

• Verwendung von hochfestem Stahlblech + hochfester Schmiedestahl + verschleißfestem Stahl, gegossener integraler Pleuelstab, dreiteiliger Kastenbau, Abschnitt verbreitert, Erhöhung der Kastenquerschnittsfläche, Biegequerschnittsfaktor um 20 % erhöht, hohe Zuverlässigkeit, lange Lebensdauer.

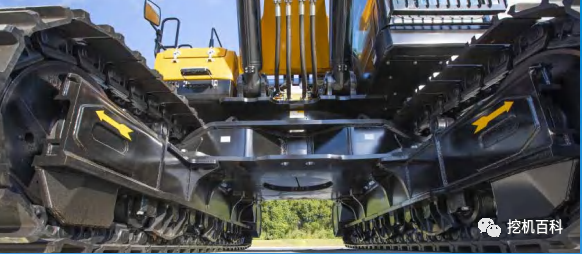

4. Ausstieg verstärkt:



• Übernimmt einen importierten KYB-Fahrmotor, um ein hohes Antriebsdrehmoment bereitzustellen; Verstärkte zweisträngige Laufketten, massive Stützrollen, vollständig geschützte Laufkettenabdeckungen und integriert verschweißte Untergestelle gewährleisten die Robustheit der Fahrwerkskomponenten unter rauen Einsatzbedingungen.



Wartung & Service

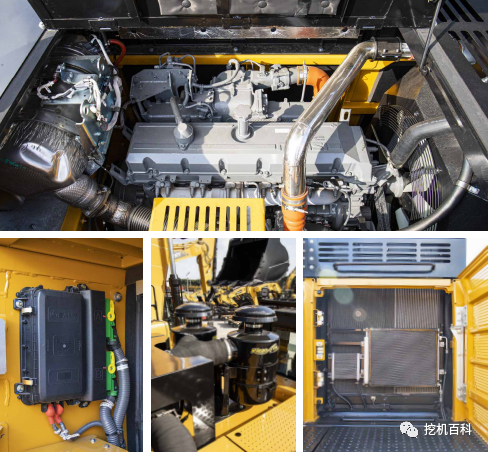

• Als Reaktion auf die harten Arbeitsbedingungen im Bergbau wurde das Wartungs- und Austauschdesign verbessert mit dem Motto „großer Freiraum, einfach zu handhaben“. Der verfügbare Arbeitsraum für verschiedene Wartungs- und Austauscharbeiten erhöht sich um 20–30 %, wodurch ein sorgenfreier Betrieb sowie eine einfachere und unkompliziertere Geräteverwaltung ermöglicht werden.

• Das doppelte Vorfilt-Luftfiltersystem verringert den Einlasswiderstand, verbessert die Wartungsintervalle, weist geringe Wartungskosten auf und ist an Arbeitsbedingungen mit hohem Staubgehalt angepasst.

• Intelligente und bequeme Sicherheitskästen sind hochintegriert, kompakt, einfach zu verdrahten und sicher.

• Der spezielle Rücklaufölfilter für eine Brechhammeranlage wird erneut aufgefüllt, indem lediglich die obere Abdeckung entfernt wird, wodurch der Filter entnommen werden kann. Es tritt kein Ölleck auf, Kraftaufwand wird gespart und die Wartung ist bequem.
