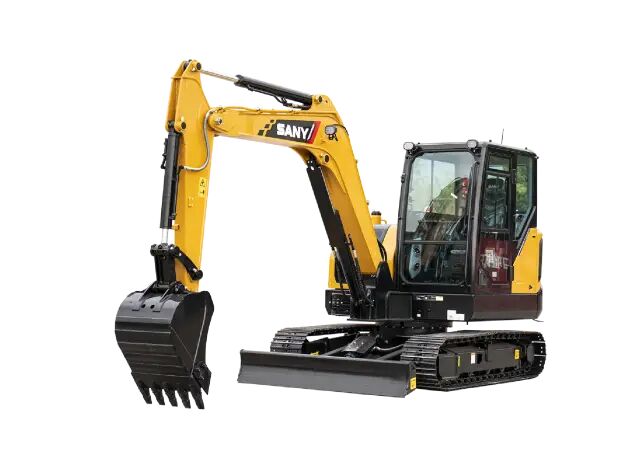

SANY SY55C Klassische Weiterentwicklung, völlig neues Upgrade

Zusammenfassung

Gold und Silber graben – so wird man reich.

Der SY55C ist das Spitzenprodukt der 5-6-Tonnen-Baureihe von Sany Heavy Machinery, das seit vielen Jahren mehr als 10.000 Einheiten verkauft hat und über einen hohen Marktanteil verfügt.

SY55C nationales Vier-Maschinen-Rundum-„neue Technologie“, „neues Design“, „neue Leistung“ – neues Upgrade, mit den Eigenschaften „Energieeffizienz und hohe Effizienz, langlebig, zuverlässig, geringe Wartungskosten, intelligente Steuerung“ sowie weiteren Vorzügen wird es für den Städtebau, die kommunale Infrastruktur, den Wohnungsbau, die Landwirtschaft, den Wasserbau und andere kleine Erdbewegungsprojekte höchstwertige Dienstleistungen bieten.

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Ausgrabungskraft der Schaufel: 45 kN

Ausgrabungskraft des Arms: 33 kN

Drehgeschwindigkeit 10,3 U/min

Geschwindigkeit vorwärts 4,0 / 2,5 km/h

Steigfähigkeit 70 Prozent (35 Prozent)

Bodenpressung: 33 kPa

Antrieb:

Motor Isuzu 4JG3

Frontale feste Leistung 36 kW / 2100 U/min

Hubraum 3 L

Emissionsstandards Land IV

Hydrauliksystem:

Technischer Weg lastabhängiges System

Die Arme und Arme sind:

● 3000 mm Ausleger

● 1550 mm Stange

● 0,23 m³ Schaufel

○ 1700 mm Stange

Das Fahrwerksystem und die Struktur:

● 319 kg Gewicht

● 400 mm Spurbreite

42 Laufrollen (eine Seite)

● 5 Achsen pro Seite

● 1 Kettenrad pro Seite

Öl- und Wasserzufuhr:

Kraftstofftank 125 L

Hydrauliköltank 85 L

Motoröl 9,2 L

Frostschutzmittel 6,2 L

Endantrieb 2 × 0,9 L

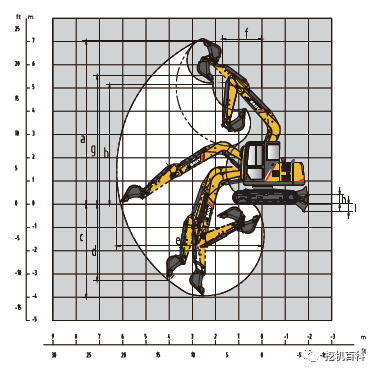

Einsatzbereich:

A. Maximale Ausgrabungshöhe 5610 mm

B. Maximale Entladehöhe 3910 mm

C. Maximale Ausgrabungstiefe 3830 mm

D. Maximale vertikale Ausgrabungstiefe 3055 mm

E. Maximaler Ausgrabungsradius 6070 mm

F. Minimaler Standradius 2540 mm

G. Maximale Höhe beim minimalen Standradius 4440 mm

H. Bulldozer Hub maximale Bodenfreiheit 401 mm

I. Die maximale Eintauchtiefe des Bulldozers beträgt 370 mm

Neues Upgrade – überlegene Leistung

1. Antrieb:

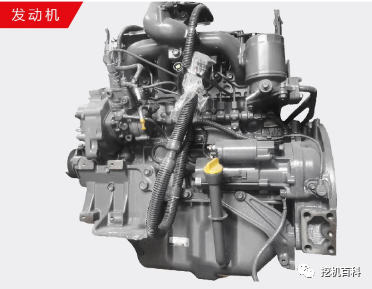

• Sany kundenspezifischer importierter Motor mit einer festen Leistung von 36 kW, Einsatz von Turboladertechnologie, größere Leistung und Drehmoment, wodurch die Maschine leistungsstärker ist.

• Präzise Kraftstoffeinspritztechnologie garantiert hervorragende Leistung und Wirtschaftlichkeit.

2. Hydrauliksystem:

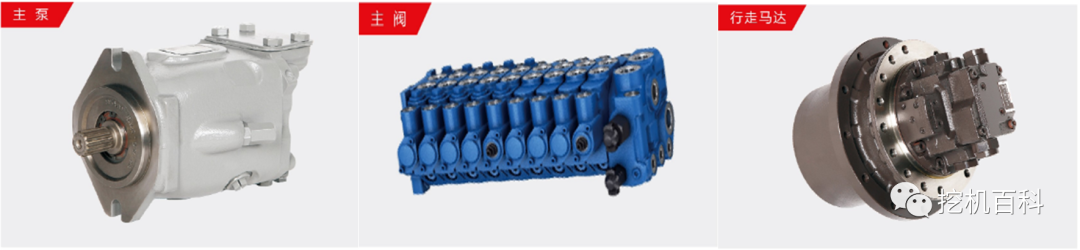

• Sany fertigt Hauptpumpen und Hauptventile nach Maß und verwendet hydraulische Komponenten international renommierter Marken, um eine hohe Zuverlässigkeit der Hydrauliksysteme sicherzustellen.

• Der konstante Leistungs-Algorithmus wurde eigenständig entwickelt, sodass Motor, Pumpe und Ventil effizient abgestimmt werden können, wodurch die Gesamtenergieeffizienz des gesamten Betriebs erheblich verbessert wurde.

• Hochdrehmoment-Gehmotor, starke Leistung, erhöht die Zugkraft beim Fahren wirksam.

3. Lastempfindliches Durchflussverteilungssystem:

• Mit einem lastabhängigen System ist die Betriebseffizienz höher, das Handhabungsverhalten besser, die Bodenleistung überlegen und die Mikrobedienleistung ausgezeichnet.

Optimierung der Strukturkomponenten – Langlebigkeit

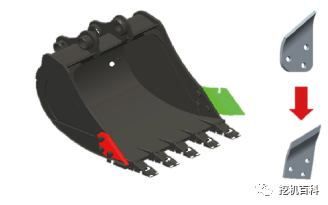

1. Schaufel-Upgrade:

• Verstärkte Steinschläge, mit verschleißfester Stahlplatte an der Unterseite, wodurch die Schaufel leistungsstärker wird;

• Optimierung der sekundären Bogenform des Designs, Verringerung des Ausgrabungswiderstands und des Verschleißes durch Sand auf dem Boden während der Ausgrabung, Energieeinsparung und längere Lebensdauer;

• Entwicklung von multifunktionalen Anpassungsschaufeln entsprechend den Marktanforderungen.

2. Aufwertung von Arm und Stange

• Die Dicke der Verstärkungsplatte der Arme ist erhöht, die Festigkeit ist höher, und die schmiedeartige Rückenstütze verhindert die Konzentration lokaler Schweißspannungen, wodurch die Lebensdauer der Arbeitseinheit erheblich verbessert wird.

3. Neue Beleuchtung auf der rechten Seite

• Auf der rechten Seite der Plattform wurde neue Beleuchtung hinzugefügt, um bei Nacht eine bessere Sicht zu gewährleisten und die Betriebssicherheit sicherzustellen.

Modernisierung des Fahrerraums – ein neues Erlebnis

1. Exterieur-Upgrade:

• Trinity hat in Zusammenarbeit mit einem bekannten Automobildesign-Unternehmen ein neu aufgewertetes Exterieur mit einem flexiblen und schlanken Gefühl.

• Fahrerraum-Frontscheibe strahlt um 117 mm nach unten, tiefe Ausfahrt sorgt für bessere Sicht, Fahrerraum vergrößert sich, erhöhter Komfort.

2. Klimaanlagen-Upgrade:

• Fahrzeugtaugliche Lüftungsdüsen werden verwendet, um die Position der Klimaanlagelüftungsschlitze zu optimieren, was ergonomischer ist, und ermöglichen eine temperaturkonstante Steuerung vom Kopf bis Fuß.

3. Steuerungssystem-Upgrade:

4. Innenausstattungs-Upgrade:

• Der Innenraum ist neu gestaltet, wobei die Wasserkanne vor dem rechten Hebel positioniert ist, um den Windkanalraum auf der rechten Seite zu reduzieren. Das Multifunktionspanel, ein Knopf zum Starten der Maschine und der Gashebel sind zu einer Einheit zusammengefasst. Serienmäßige Ausstattung wie Wasserkanne, 12-V-Netzanschluss, USB-Schnittstelle usw. sorgen für mehr Benutzerfreundlichkeit.

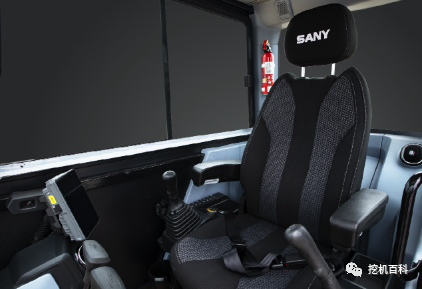

5. Sitz-Upgrade:

• Es werden hochdichte, dicke Polster verwendet, die über längere Zeit ihre Form behalten, und eine dicke verstellbare Lendenstütze sorgt für verbesserte Unterstützung der Lendenwirbelsäule.

• Der Schwenkwinkel der Rückenlehne ist stark vergrößert, um Bewegungsfreiheit und Entspannung des Bedieners zu verbessern.

6. Umfassendes Resonanzdesign

• Die Antriebsstrangaufhängung ist entkoppelt, und die Kabine-Modul-Analyse wurde optimiert, um die Übertragung von Vibrationen zu reduzieren.

Funktionelle Anordnung

Motor:

• G-, S-, B-Modus-Steuerung

• 24V Anlassermotor

• 30-A-Wechselstrommotor

• Luft-Vorfilter

• Trockendoppelfilter-Luftfilter

• Zylindrischer Schmierölfilter

• Großkraftstofffilter

• Rohkraftstofffilter

• Heizung mit Schutzgitter

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Gekoppelte Motoren

• Automatisches Leerlaufsystem

Führerhaus:

• Schallschutz-Stahlkabine

• Verstärkte Lichtglasfenster

• 4 Vibrationsdämpfungselemente aus Silikonöl-Gummi

• Öffnen Sie das vordere Gehäusefenster, rechtes Fenster und linkes Fenster

• Notausgang über die Rückfenster

• Scheibenwischer mit Reinigungsanlage

• Verstellbarer Sitz mit verstellbaren Armlehnen

• Integriertes Radio mit Touchscreen

• Fußbretter, Fußmatten

• lautsprecher

• Sicherheitsgurte, Feuerlöscher

• Wasserbecherhalter, Leselampe

• Notausstiegshammer

• 12-V-Steckdose, USB-Schnittstelle

• Steuerschnittstange

Der untere Laufkörper:

• Laufmotorkissen

• Laufrollen-Butterfensterabdeckung

• Hydraulischer Schnellspannmechanismus

• Kolbengekoppelte Antriebsräder

• Stützräder und Kettenräder

• Verstärkung der Kettenglieder

• 400mm Profiltiefe

• Untere Platten

Hydrauliksystem:

• Steuerventil mit primärem Überlaufventil

• Zusätzlicher Ölauslass für das Steuerventil

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schweißnähte

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Vollgeschweißte Kastenarme

• Vollständig geschmiedeter Kastengriff

Obere Drehplattform:

• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Gegengewicht

• Butter-Eimer-Ablage

Alarmsystem:

• Der Öldruck ist zu niedrig

• Der Kraftstoffstand ist zu niedrig

• Die Kühlmitteltemperatur ist zu hoch

• Filterverstopfung

• Ein Motorwagen

• Spannung unter dem Niveau

• Die Spannung ist zu hoch.

Überwachungssteuerungsinstrument:

• 7-Zoll-Touch-Display

• Fehlervorrichtung und Alarmsystem

• Stundenzähler, Kraftstoffanzeige

• Motorkühlflüssigkeitstemperatur

• Autotelefone und Multimedia

Sonstiges:

• Doppel-Elektroflasche

• Verriegelbare Front- und Heckhaube

• Verriegelbare Tankfüllabdeckung

• Linke und rechte Armkästen

• Gehrichtungsmarkierungen am Laufgestell

• Arbeitsleuchten

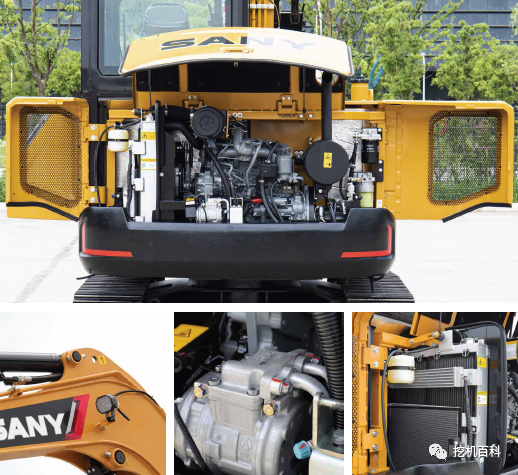

Einfache Wartung
