SANY SY550H Klassische Weiterentwicklung, völlig neues Upgrade

Zusammenfassung

Neue Leistung, neues Design, neue Technologie

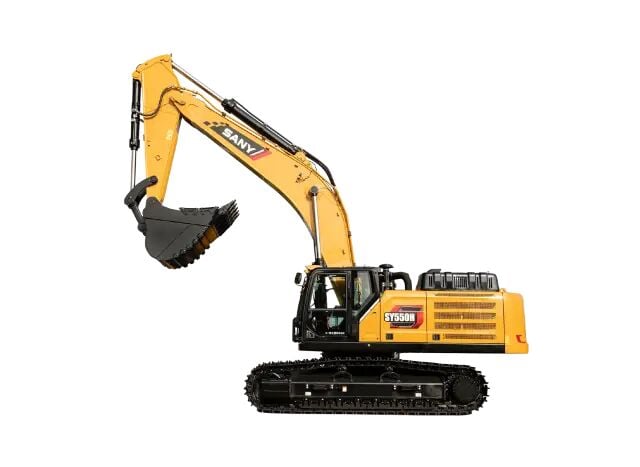

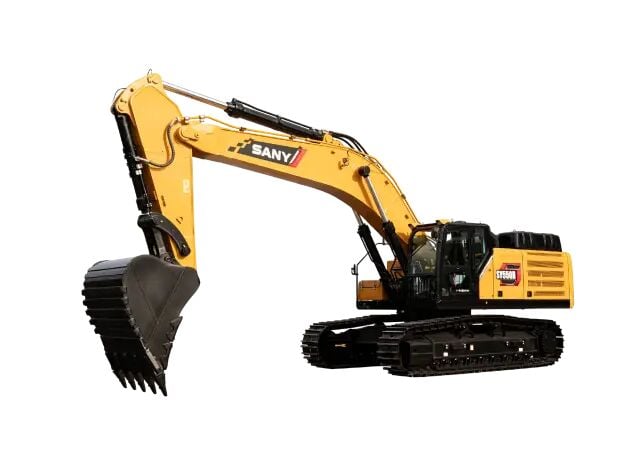

SY550H ist ein 50-Tonnen-Super-Mining-Baggerprodukt von Sany Heavy Industries, konzipiert für den schweren Bergbau. Als klassischer Minenbagger zeichnet er sich durch hervorragende Leistung aus und erhielt den „Top 50 Anwendungsbeitrags-Goldpreis“ der chinesischen Baumaschinenindustrie.

Die neue Generation des SY550H-S IVC wurde vollständig mit „neuer Leistung“, „neuer Technologie“ und „neuem Design“ aktualisiert. Er ist leistungsstark und einfach zu bedienen.

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Leistung:

Fahrsperre 380 kN *

Krafteinwirkung am Löffel: 280 kN

Krafteinwirkung am Stiel: 245 kN

Geschwindigkeit:

Drehgeschwindigkeit: 8 U/min

Geschwindigkeit zu Fuß 5,3 / 3,1 km / h

Steigfähigkeit 75 Prozent (35 Prozent)

Bodenpressung: 80,42 kPa

Antrieb:

Motor Isuzu 6WG1

Emissionsstandards Land IV

SCR + DOC + DPF

Hydrauliksystem:

Technische Route Vollelektrische Steuerung

Hauptpumpenmarke Kawasaki

Hauptpumpenmodell K5V240

Hauptventilmarke Kawasaki

Hauptventilmodell KMX36E

Die Arme und Arme sind:

●7000 mm Ausleger

●2800 mm Schaufelarm

● 3,2 m³ Schaufel, maximal 3,8 m³ Schaufel (4-Serie Schaufel)

Das Fahrwerksystem und die Struktur:

● 11000 kg Gewicht

600 mm Doppelzahnkette

50 Laufketten (eine Seite)

• 9 Achsen auf jeder Seite

• 2 Kettenräder auf jeder Seite

Öl- und Wasserzufuhr:

Kraftstofftank 750 L

Hydrauliktank 400 L

50 L Motoröl

Frostschutzmittel 60 L

Endantrieb 2 × 13 L

Rotationsmotor 14,5 L

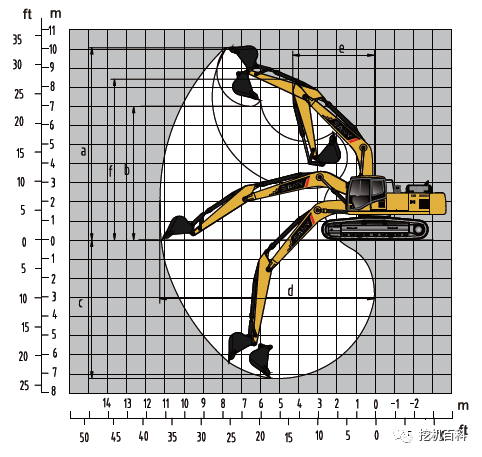

Einsatzbereich:

A. Maximale Ausgrabungshöhe 10735 mm

B. Maximale Entladehöhe 7400 mm

C. Maximale Ausgrabungstiefe 7140 mm

D. Maximale Ausgrabungsdistanz 11480 mm

E. Minimaler Schwingsradius 5475 mm

F. Maximale Höhe beim minimalen Schwingsradius 9140 mm

Neue Leistung

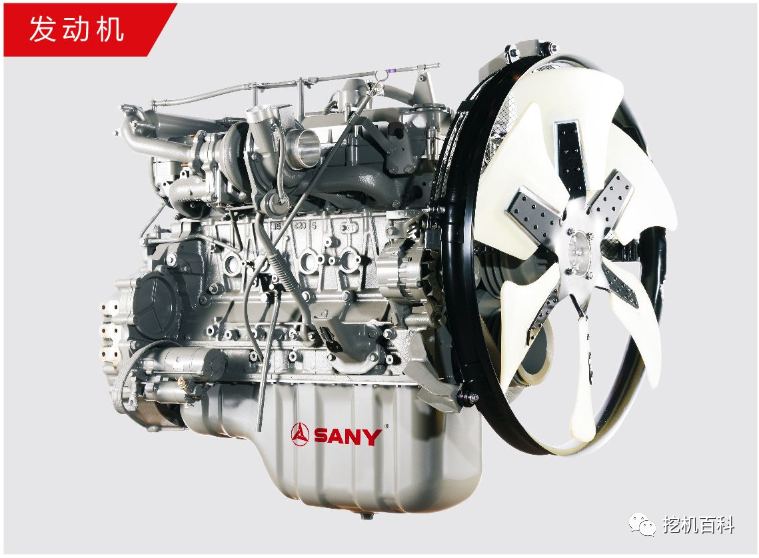

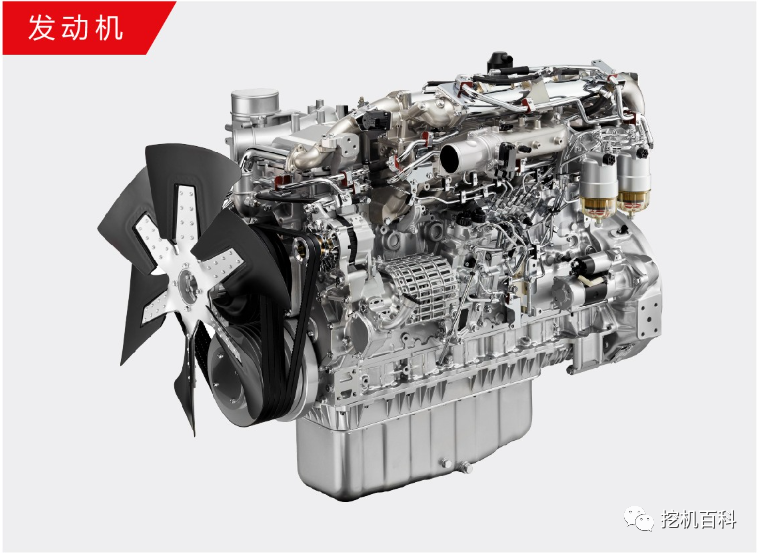

1. Antrieb:

• Ausgestattet mit einem Isuzu 6WG1-Motor mit einer Leistung von 310 kW. Mit SCR + DOC + DPF-Nachbehandlungstechnologie, Harnstoffleitung mit elektrischer Heizung, reduziertem Kraftstoffverbrauch, sauberen Emissionen und umweltfreundlicherem Betrieb.

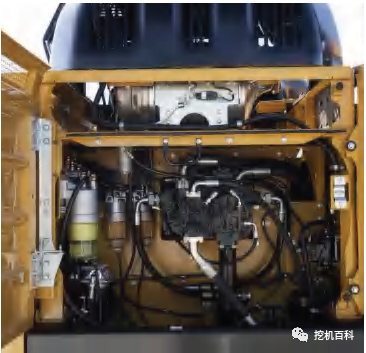

2. Hydrauliksystem:

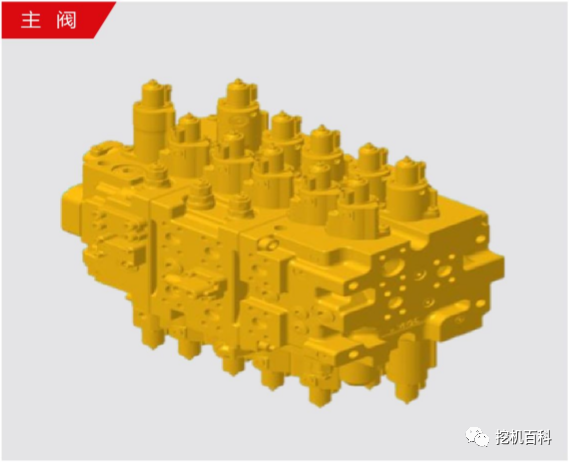

• Ausgestattet mit vollständig elektronischer Kawasaki-Steuerung des Hauptventils und der Hauptpumpe, Hubraum erhöht auf 240 cm³, Verwendung eines 36-mm-Hauptschiebers mit großem Durchmesser, geringerer Systemdruckverlust, höhere Effizienz, niedrigerer Kraftstoffverbrauch.

A ne w look

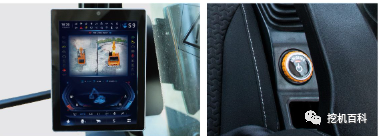

1. Intelligent:

• Ausgestattet mit einem 10-Zoll-intelligenten Display, integrierter Klimaanlage, Radio, Bluetooth, GPS und weiteren Funktionen, serienmäßig mit einem Knopf zum Maschinenstart, unterstützt Fehlererkennung und -alarm, intelligente Fehlersuche und Diagnose sowie die neue Einladefunktion per Knopfdruck – sicherer und intelligenter.

2. C12 Fahrerhaus:

• Der neu aufgewertete Fahrerraum wurde entsprechend den fünf Merkmalen „intelligente Vernetzung, intelligente Interaktion, intelligente Konstruktion, intelligentes Fahren und intelligente Wartung“ entwickelt, um Unterhaltung, Interaktion und Technologie zu verbessern. Die Fahrerkabine ist 25 mm breiter als die der vorherigen Generation, die Bedienelemente sind größer. Die Frontscheibe ist 10 Prozent breiter als bei der vorherigen Generation, die Glasfläche des Fahrzeugs ist um 10 Prozent größer, die Sicht ist weiträumiger.

3. Dichtungs-Upgrade:

4. Klimaanlagen-Upgrade:

• Mit einem neuen Klimaanlagensystem ausgestattet, die Luftkanalführung der Klimaanlage ist optimiert, die Kühlleistung ist im Vergleich zum Vorgängermodell um 10 % gesteigert, das Kondensatorvolumen ist um 30 % größer als beim Vorgängermodell. Die Klimaanlage kann an Bord gereinigt werden, die Wartung ist bequem.

5. Innenausstattung: Upgrade

• Eine neu aufgewertete Innenausstattung mit abnehmbarem Vier-Sitzer-Armlehne, Becherhalter, Kühlschrank, 24-V-Steckdose, USB-Anschluss usw., eingeführt nach statischen und dynamischen Komfortstandards des Fahrzeugs sowie einem neu entwickelten Sitz mit großer Dämpfung und Stoßdämpfer für „12 Stunden ohne Ermüdung“.

neue Technik

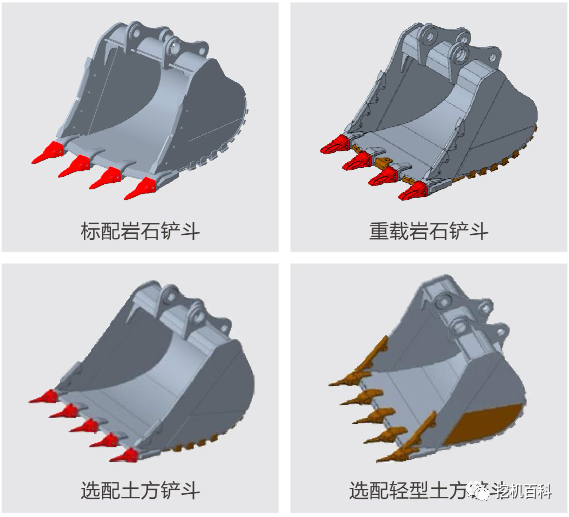

1. Schaufel-Upgrade:

• Standard 3,2-m³-Löffel, kann mit 3,8-m³-Löffel ausgestattet werden, verschleißfeste Schneidplattenstruktur verbessert, längere Lebensdauer.

• Vier Arten von serialisierten Schaufeln können konfiguriert werden, um jeweils eine individuelle Situation optimal zu bewältigen, die Bauleistung zu steigern und komplexen Einsatzbedingungen mühelos gerecht zu werden.

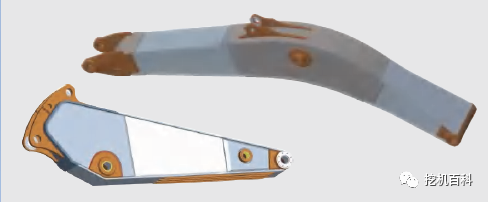

2. Verbesserung der Ausleger- und Rippenkonstruktion:

• Die 20.000-Stunden-Arbeitseinheit-Technologie wird vollständig eingesetzt, um hohe Zuverlässigkeit und längere Lebensdauer der Arbeitseinheit sicherzustellen.

• Die Kastenstruktur der Ausleger und Planierraupen wurde vergrößert und verbreitert, mehrere innere Verstärkungsplatten eingebaut, hochfeste Materialien verwendet; die hohe Zuverlässigkeit wird durch vollständige Datentests sowie strenge Haltbarkeitsprüfungen unter realen Bergbaubedingungen sichergestellt.

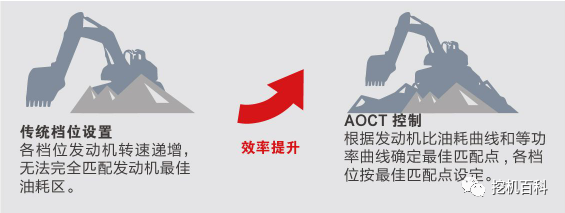

3. AOCT-Selbstoptimierungskontrollsystem

• Mit AOCT-Selbstoptimierungskontrolltechnologie arbeiten alle Stufen und Modi je nach unterschiedlichen Betriebsbedingungen im optimalen Kraftstoffverbrauchsbereich des Motors und im Bereich hoher Volumeneffizienz der Hauptpumpe, wodurch eine perfekte Abstimmung zwischen Motor und Hauptpumpe erreicht wird und somit hervorragende Leistung bei hoher Effizienz und niedrigem Kraftstoffverbrauch gewährleistet ist.

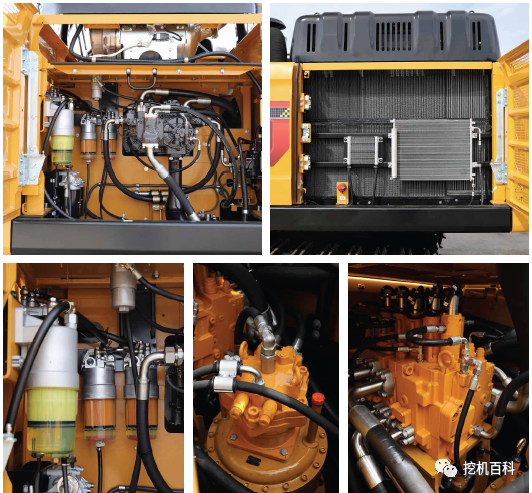

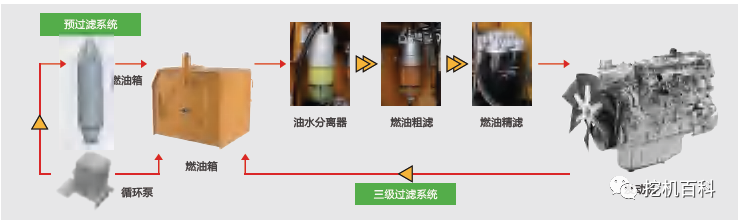

4. Hochkapazitives Mehrstufen-Filtersystem

• Ein dreistufiges Filtersystem wird verwendet, und ein Kraftstoff-Vorfiltersystem wird hinzugefügt, um sicherzustellen, dass die Kraftstoffreinheit des Motors den Anforderungen entspricht und der langfristige Betrieb des Motors gewährleistet ist.

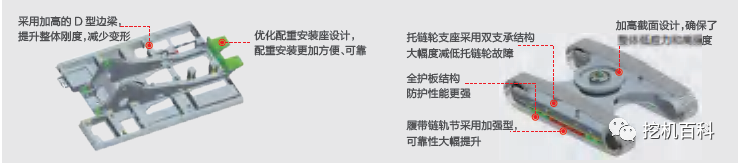

5. Bergbausorte verlässt das Fahrzeug

• Der robuste Vier-Rollen-Antriebsgurt ist für den Bergbau konzipiert, wobei der Querschnitt des Hauptrahmens vergrößert und die Laufschutzstruktur verstärkt wurde, was ihn stark, verschleißfest und zuverlässig macht. Die Ketten bestehen aus dreizackigen Platten aus hochfester Spezialstahl, die eine bessere Bodenhaftung, höhere Stabilität und größere Haltbarkeit bieten.

6. Steueranpassung

• Es kann die Reaktionsempfindlichkeit, Arbeitsgenauigkeit und Steuerpräferenzen der Maschine gemäß den eigenen Betriebsgewohnheiten und Vorlieben anpassen, um den unterschiedlichen Betriebsanforderungen des Kunden gerecht zu werden.

Funktionelle Anordnung

Motor:

• Gekoppelte Motoren

• Dynamische Abstimmungsmodussteuerung

• kühler

• Unabhängiges gefiltertes Zirkulationssystem

• 24-V-/-5,0-kW-Startermotor

• 50-A-Wechselstrommotor

• Ölbad-Luftfilter

• Trockendoppelfilter-Luftfilter

• Schmierölfilter

• Kraftstofffilter der Stufe 3

• Ölkühlgerät

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Automatisches Leerlaufsystem

• Kraftstoffpumpe, elektrische Pumpe

Führerhaus:

• Ultraschallgedämmter Fahrerhausrahmen

• Verstärkte Lichtglasfenster

• Silikonkautschuk-Dämpfer

• Öffnungsfähiges Dach, vordere Abschirmung mit Fenster und linkes Fenster

• Notausgang über die Rückfenster

• Scheibenwischer (mit Reinigungsvorrichtung)

• Mehrere verstellbare Sitze

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Nutztaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Eine Sonnenblende

• Notfall-Stoppschalter

Der untere Laufkörper:

• Laufmotorkissen

• H-förmiger Spurführungsmechanismus

• Hydraulischer Schnellspannmechanismus

• Kolbengekoppelte Antriebsräder

• Kettenheber und schwere Heberäder

• Verstärkte Kettenbahnen mit Wellendichtung

• 600mm Zwei-Rippen-Schienenplatte

• Verstärkte Seitenpedale

• Untere Platten

Hydrauliksystem:

• Wählen Sie einen Schalter für den Arbeitsmodus

• Steuerventil mit primärem Überlaufventil

• Zusätzlicher Ölauslass für das Steuerventil

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

• Öl-Leckfilter

• Quetschblindenrohre

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schaufel-Spielregulierungseinrichtung

• Schweißnähte

• Integriertes Schmiersystem

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

• Anfahrschutz

Obere Drehplattform:

• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

○ RÜCKSEITIGE ANSICHT Kamera

○ Warnleuchte im Fahrerraum

Überwachungssteuerungsinstrument:

• Standard-GPS

• Farbdisplay mit 10-Zoll-Bildschirm

• Das Iveco-System

• Stundenmesser, Kraftstoffstandsanzeige des Tanks

• Kühlmitteltemperaturanzeige

• Öldruckmessgerät

Fehler zeigt eine Warnung an:

• Reglertyp

• Der Pumpendruck ist abnormal

• Abnormale Vorabdruck für jede Aktion

• Die Versorgungsspannung ist abnormal

• Fehler in der Anlassermotorrelais

• Die Hydrauliköltemperatur ist abnormal

• Unzureichender Öldruck, Überhitzung der Motorflüssigkeit

• Der Beschleunigungsknopf ist ausgefallen

• Unzureichende Kraftstoffmenge.

Sonstiges:

• Hochkapazitäts-Elektroflasche

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Rutschfeste Pedale, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

• Manuelle Butterspritze

• Elektrischer Diesel-Pumpen

Einfache Wartung
