SANY SY485H Klassische Erbe, komplett neu aufgewertet

Zusammenfassung

Neue Leistung, neues Design, neue Technologie

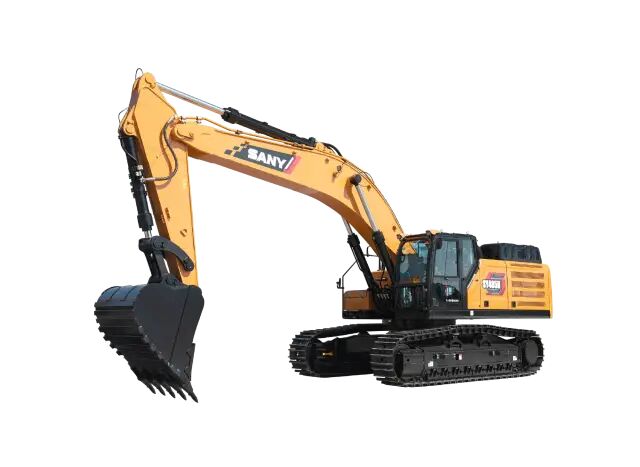

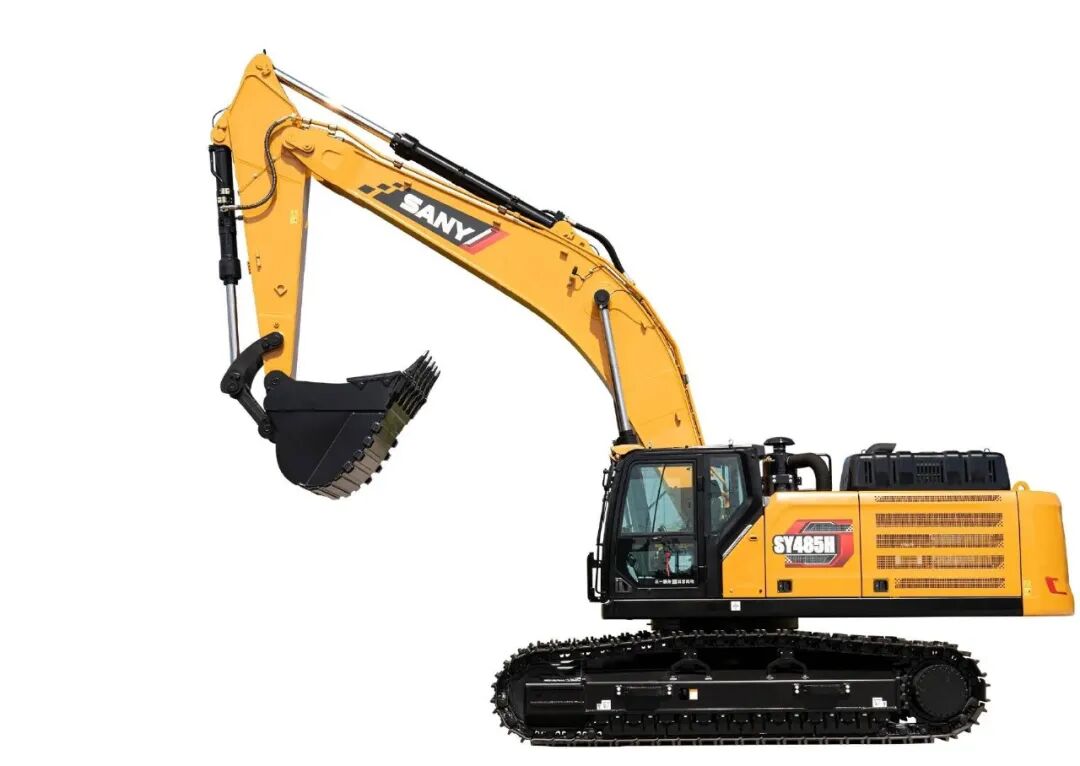

SY485H ist ein 50-Tonnen-Super-Minierbagger-Produkt von Sany Heavy Industries, entwickelt für den schweren Bergbau und Bergleute, und wurde mit dem Preis „hervorragendes Produkt der Baumaschinenindustrie anlässlich des 70-jährigen Bestehens der Volksrepublik China“ sowie dem „Top-50-Goldfinger-Preis“ in Chinas Baumaschinenbranche ausgezeichnet.

Die neue Generation SY485H-S steht im Zeichen von „neuer Leistung“, „neuer Technologie“ und „neuem Design“ upgrade: Die Motorleistung ist höher, die Ausgrabungskraft stärker, ausgestattet mit ACE-vollelektronischer Steuertechnologie, die Maschinensteuerung wurde deutlich verbessert.

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Leistung:

Fahrantriebskraft 350 kN

Krafteinwirkung am Löffel: 280 kN

Krafteinwirkung am Stiel: 245 kN

Geschwindigkeit:

Drehgeschwindigkeit: 8 U/min

Fahrgeschwindigkeit 5,5 / 3,5 km/h

Steigfähigkeit 75 Prozent (35 Prozent)

Bodenpressung: 80,42 kPa

Antrieb:

Motor Isuzu 6WG1

Emissionsstandards Land IV

SCR + DOC + DPF

Hydrauliksystem:

Technische Route elektronische Steuerung mit positivem Durchfluss + ACE (halb elektronische Steuerstange)

Hauptventilmarke Kawasaki

Hauptventilmodell KMX32NA

Die Arme und Arme sind:

●7000 mm Ausleger

● 3000 mm Stiel

2,6 m³ Schaufel mit 3,1 m³ Schaufel (4 Arten von Serienschaukeln)

Das Fahrwerksystem und die Struktur:

● 8700 kg Gewicht

600 mm Doppelzahnkette

50 Laufketten (eine Seite)

• 9 Achsen auf jeder Seite

• 2 Kettenräder auf jeder Seite

Öl- und Wasserzufuhr:

Kraftstofftank 750 L

Hydrauliktank 513 L

Motoröl 42 ~ 57 L

Wärmeverteiler 50 L

Endantrieb 2 × 10 L

Drehmotor 14 L

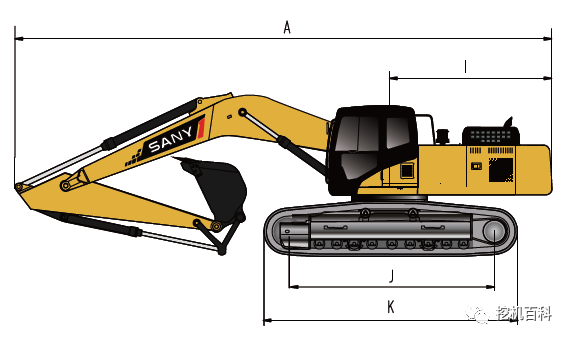

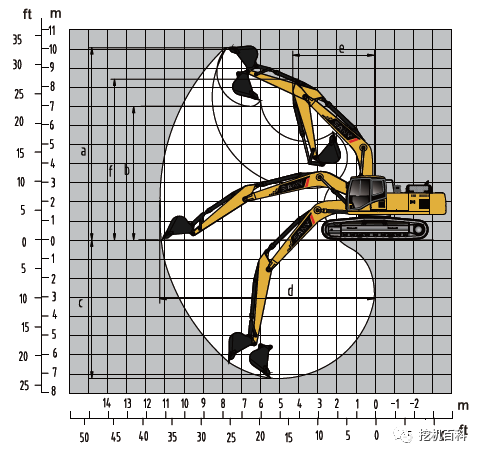

Einsatzbereich:

A. Maximale Ausgrabungshöhe 10900 mm

B. Maximale Entladehöhe 7450 mm

C. Maximale Ausgrabungstiefe 7370 mm

D. Maximale Ausgrabungstiefe 11860 mm

E. Mindest-Trägheitsradius 5240 mm

F. Maximale Höhe beim minimalen Trägheitsradius 9100 mm

Neue Leistung

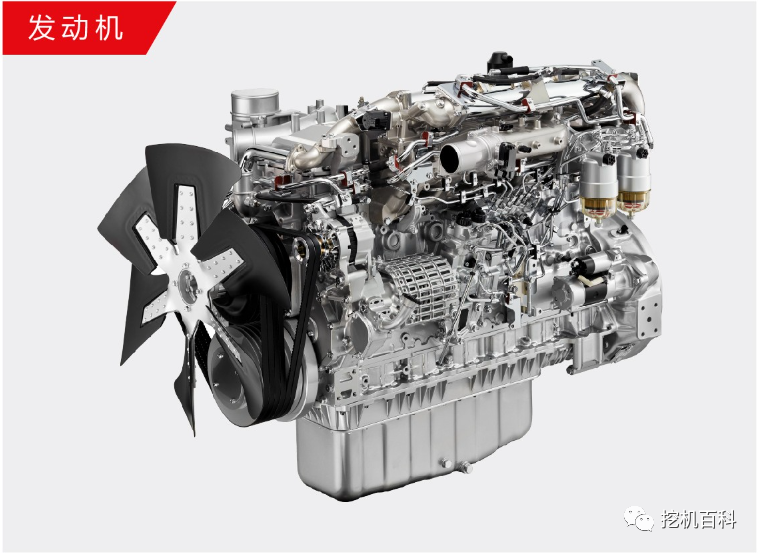

1. Antrieb:

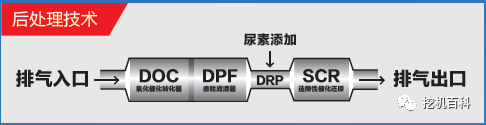

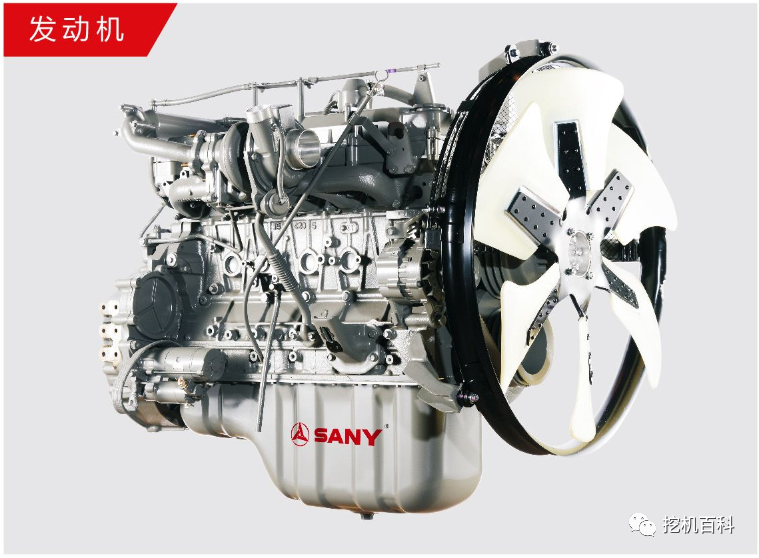

• Ausgestattet mit einem Isuzu 6WG1-Motor mit einer Leistung von 310 kW. Mit SCR + DOC + DPF-Nachbehandlungstechnologie, Harnstoffleitung mit elektrischer Heizung, reduziertem Kraftstoffverbrauch, sauberen Emissionen und umweltfreundlicherem Betrieb.

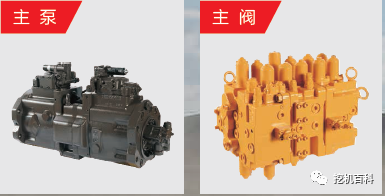

2. Hydrauliksystem:

• KMX32NA, es wird ein neues ACE-Steuerungssystem und ein geneigtes Richtungssteuerventil verwendet.

Ein neuer Look

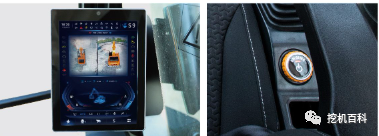

1. Intelligent:

• Ausgestattet mit einem 10-Zoll-intelligenten Display, integrierter Klimaanlage, Radio, Bluetooth, GPS und weiteren Funktionen, serienmäßig mit einem Knopf zum Maschinenstart, unterstützt Fehlererkennung und -alarm, intelligente Fehlersuche und Diagnose sowie die neue Einladefunktion per Knopfdruck – sicherer und intelligenter.

2. C12 Fahrerhaus:

• Der neu aufgewertete Fahrerraum wurde entsprechend den fünf Merkmalen „intelligente Vernetzung, intelligente Interaktion, intelligente Konstruktion, intelligentes Fahren und intelligente Wartung“ entwickelt, um Unterhaltung, Interaktion und Technologie zu verbessern. Die Fahrerkabine ist 25 mm breiter als die der vorherigen Generation, die Bedienelemente sind größer. Die Frontscheibe ist 10 Prozent breiter als bei der vorherigen Generation, die Glasfläche des Fahrzeugs ist um 10 Prozent größer, die Sicht ist weiträumiger.

3. Dichtungs-Upgrade:

4. Klimaanlagen-Upgrade:

• Mit einem neuen Klimaanlagensystem ausgestattet, die Luftkanalführung der Klimaanlage ist optimiert, die Kühlleistung ist im Vergleich zum Vorgängermodell um 10 % gesteigert, das Kondensatorvolumen ist um 30 % größer als beim Vorgängermodell. Die Klimaanlage kann an Bord gereinigt werden, die Wartung ist bequem.

5. Innenausstattung: Upgrade

• Eine neu aufgewertete Innenausstattung mit abnehmbarem Vier-Sitzer-Armlehne, Becherhalter, Kühlschrank, 24-V-Steckdose, USB-Anschluss usw., eingeführt nach statischen und dynamischen Komfortstandards des Fahrzeugs sowie einem neu entwickelten Sitz mit großer Dämpfung und Stoßdämpfer für „12 Stunden ohne Ermüdung“.

neue Technik

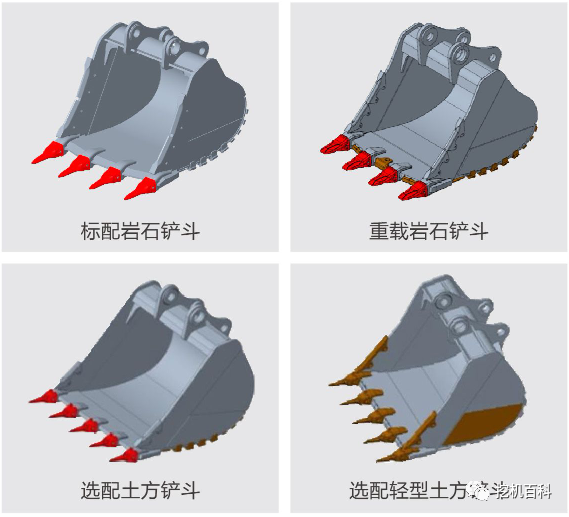

1. Schaufel-Upgrade:

• Serienmäßig mit 2,6 m³ großer Schaufel, 3,1 m³ große Schaufel wählbar, geeignet für raue Einsatzbedingungen im Bergbau.

• Vier Arten von serialisierten Schaufeln können konfiguriert werden, um jeweils eine individuelle Situation optimal zu bewältigen, die Bauleistung zu steigern und komplexen Einsatzbedingungen mühelos gerecht zu werden.

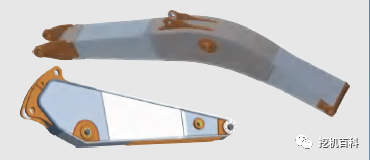

2. Bewaffnete Kampfverbesserung

• Die 20.000-Stunden-Arbeitseinheit-Technologie wurde vollständig angewendet, und die Arme sowie die Kastenstruktur wurden verstärkt. Die gesamten strukturellen Komponenten werden mithilfe der Mehrkörpersimulation und Ermüdungssimulation optimiert und unterziehen sich fortschrittlichen Prüfverfahren wie Mehrzustands-Spannungsprüfungen, Dauerlaufprüfungen, Zweiaxen-Ermüdungsprüfungen und vollständiger Schadensdetektion, um die Zuverlässigkeit der Schlüsselstrukturen vollständig zu verbessern.

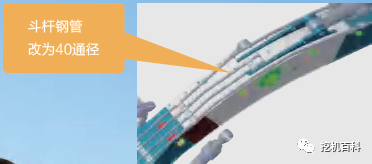

3. Zwei-Kanal-Konvektionstechnologie außerhalb eines Hähnerventils

• Die Entwicklung eines 40-Kaliber-Stahlrohrs in einem großen Hohlraum eines Rohrbrennstofftanks erhöht die Entladegeschwindigkeit des Rohrs, verringert den Kraftstoffverbrauch beim Entladen, reduziert erheblich den Druckverlust in der Leitung und spart Kraftstoffverbrauch ein.

4. Minentyp verlässt das Fahrzeug

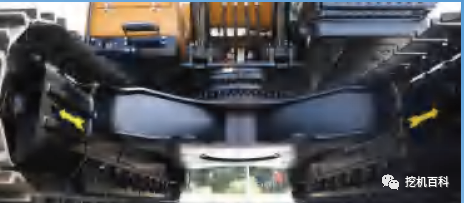

• Es gibt verstärkte untere Aufhängungen, schwere Stützräder und Kettenstützräder, eine ultrastarke verschleißfeste Laufspur sowie verstärkte Antriebs- und Lenkräder. Der Körper ist mit vollständig geschützten Kettenabdeckungen ausgestattet, um die Festigkeit des Fahrwerks in rauen Umgebungen sicherzustellen und die Lebensdauer zu verlängern.

5. ACE halbelektronisches Steuersystem

• ACE-Schema: Halb elektronische Steuerung des Löffelstiel, reduziert den Gegendruck am Löffelstiel, verringert Druckverluste und verbessert die Ausgrabkraft. Die Bedienung ist flexibler und die Mensch-Maschine-Interaktion benutzerfreundlicher. Die Gesamtkoordination der Bewegungen wurde verbessert.

6. Steueranpassung

• Es kann die Reaktionsempfindlichkeit, Arbeitsgenauigkeit und Steuerpräferenzen der Maschine gemäß den eigenen Betriebsgewohnheiten und Vorlieben anpassen, um den unterschiedlichen Betriebsanforderungen des Kunden gerecht zu werden.

Funktionelle Anordnung

Motor:

• Gekoppelte Motoren

• Dynamische Abstimmungsmodussteuerung

• kühler

• Unabhängiges gefiltertes Zirkulationssystem

• 24-V-/-5,0-kW-Startermotor

• 50-A-Wechselstrommotor

• Ölbad-Luftfilter

• Trockendoppelfilter-Luftfilter

• Schmierölfilter

• Kraftstofffilter der Stufe 3

• Ölkühlgerät

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Automatisches Leerlaufsystem

• Kraftstoffpumpe, elektrische Pumpe

Führerhaus:

• Ultraschallgedämmter Fahrerhausrahmen

• Verstärkte Lichtglasfenster

• Silikonkautschuk-Dämpfer

• Öffnungsfähiges Dach, vordere Abschirmung mit Fenster und linkes Fenster

• Notausgang über die Rückfenster

• Scheibenwischer (mit Reinigungsvorrichtung)

• Mehrere verstellbare Sitze

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Nutztaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Eine Sonnenblende

• Notfall-Stoppschalter

• Schränke und Frontschutz

Der untere Laufkörper:

• Laufmotorkissen

• H-förmiger Spurführungsmechanismus

• Hydraulischer Schnellspannmechanismus

• Kolbengekoppelte Antriebsräder

• Kettenheber und schwere Heberäder

• Verstärkte Kettenbahnen mit Wellendichtung

• 600mm Zwei-Rippen-Schienenplatte

• Verstärkte Seitenpedale

• Untere Platten

Hydrauliksystem:

• Wählen Sie einen Schalter für den Arbeitsmodus

• Steuerventil mit primärem Überlaufventil

• Zusätzlicher Ölauslass für das Steuerventil

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

• Öl-Leckfilter

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schaufel-Spielregulierungseinrichtung

• Schweißnähte

• Integriertes Schmiersystem

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

• Anfahrschutz

Obere Drehplattform:

• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

○ RÜCKSEITIGE ANSICHT Kamera

○ Warnleuchte im Fahrerraum

Überwachungssteuerungsinstrument:

• Standard-GPS

• Farbdisplay mit 10-Zoll-Bildschirm

• Das Iveco-System

• Stundenmesser, Kraftstoffstandsanzeige des Tanks

• Kühlmitteltemperaturanzeige

• Öldruckmessgerät

Fehler zeigt eine Warnung an:

• Reglertyp

• Der Pumpendruck ist abnormal

• Abnormale Vorabdruck für jede Aktion

• Die Versorgungsspannung ist abnormal

• Fehler in der Anlassermotorrelais

• Die Hydrauliköltemperatur ist abnormal

• Unzureichender Öldruck, Überhitzung der Motorflüssigkeit

• Der Beschleunigungsknopf ist ausgefallen

• Unzureichende Kraftstoffmenge.

Sonstiges:

• Hochkapazitäts-Elektroflasche

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Rutschfeste Pedale, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

• Manuelle Butterspritze

• Elektrischer Diesel-Pumpen

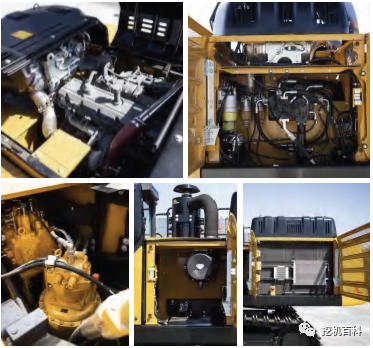

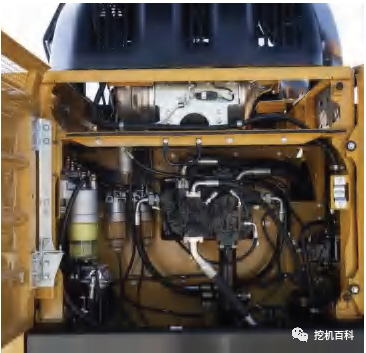

Einfache Wartung
