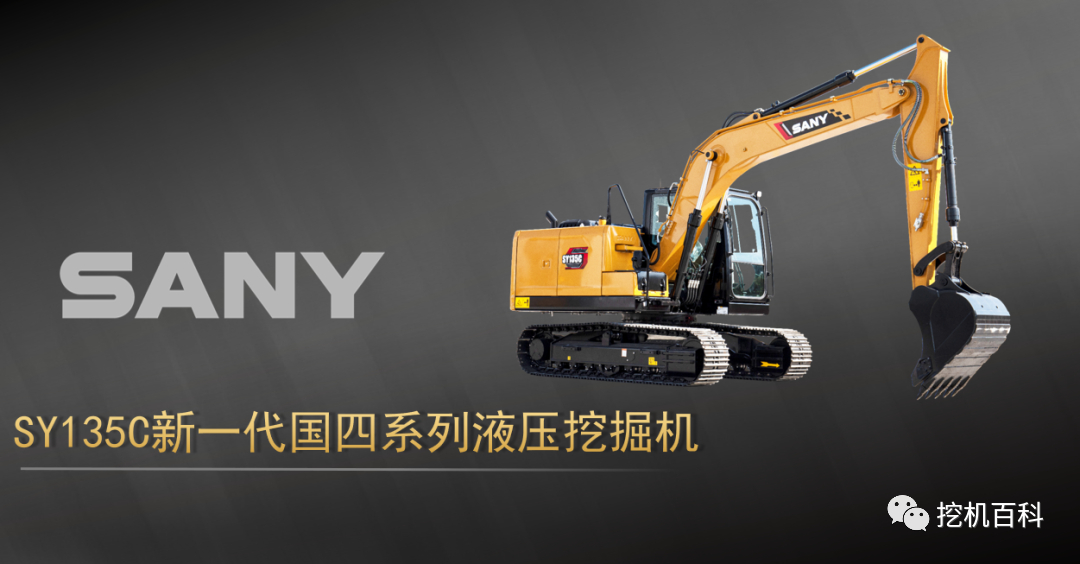

SANY SY135C Klasik miras, tamamen yeni yükseltme

ÖZET

Craftsman satış yıldızı oldu

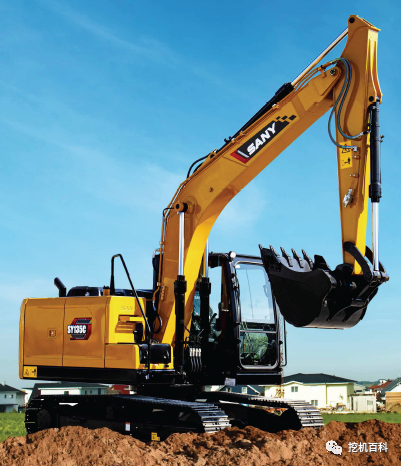

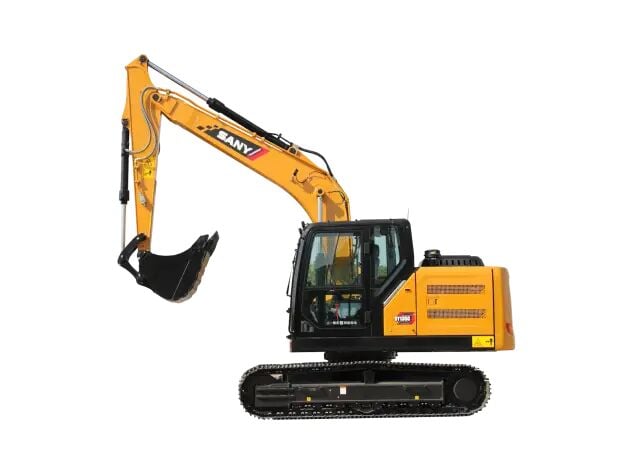

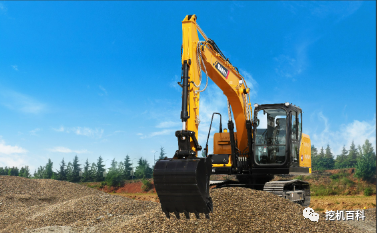

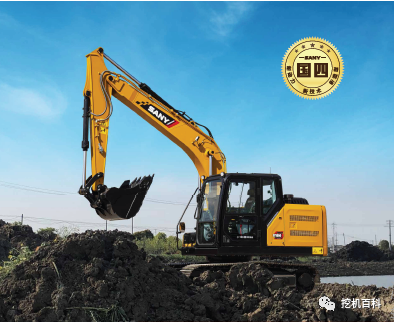

SY135C, Sany Heavy Machinery'nin 13 tonluk sınıfında küçük ekskavatör yıldız ürünüdür. Aynı tonaj modelinde , birçok yıldır yüksek bir pazar payı korumuştur ve dünya çapında 100'den fazla ülkeye satılmıştır.

Tamamen yeni SY135C Tier 4 motoru 'Yeni güç, yeni teknoloji, Yeni görünüm' teması etrafında yeniden güncellenmiştir ve performansı üçüncü nesil makineden daha üstündür. Şehir inşaatları, yol tamiri, toprak işleri, taş işleri, madencilik ve diğer mühendislik operasyonları için uygundur ve farklı operasyonların ihtiyaçlarını karşılayarak müşterilere daha büyük yatırım getirisi sağlar. müşterilere daha büyük yatırım getirisi sağlar.

Yapılandırma parametreleri

Standart: ● Seçenek: ○ Referans: *

Kova kazma kuvveti 103 kN

Kol kazma kuvveti 67 kN

Dönme hızı 12 d/dk

Yürüme hızı 5,5 / 3,5 km/sa

Eğim geçme kabiliyeti %%70 (%%35)

Yer birim basıncı 41,7 kPa

Şanzıman:

Motor Isuzu 4JJ1

Ön güç 86 kW / 2200 rpm

Silindir hacmi 2.999L

Emisyon Standartları Ülke IV

Teknik yol DPD + EGR

Hidrolik sistem:

Teknik yol Elektrikli kontrol pozitif akış sistemi

Kollar ve kol sistemleri:

● 4600 mm boom

2500 mm çubuk

● 0,6 m³ kepçe

Şasi sistemi ve yapısı:

● 2500 kg ağırlık

500 mm standart ray

44 ray (tek taraflı)

• Her bir tarafta 7 aks

● Her tarafında 1 adet zincir dişlisi

Yağ ve su enjeksiyonu:

Yakıt Tankı 280 L

Hidrolik yağ tankı 200 L

Motor yağı 15 L

Donma önleyici 30 L

Son tahrik 2 × 2,6 L

Dişli yağı 3 L döner redüktör için

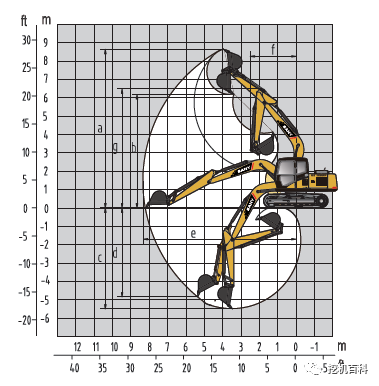

Çalışma alanı:

A. Maksimum kazı yüksekliği 8800 mm

B. Maksimum boşaltma yüksekliği 6600 mm

C. Maksimum kazı derinliği 5500 mm

D. Maksimum dikey kazı derinliği 5085 mm

E. Maksimum kazı yarıçapı 8350 mm

F. Minimum atalet yarıçapı 2500 mm

G. Minimum atalet yarıçapında maksimum yükseklik 6500 mm

Yeni güncelleme - yakıt tasarruflu

1. Güç aktarma hattı:

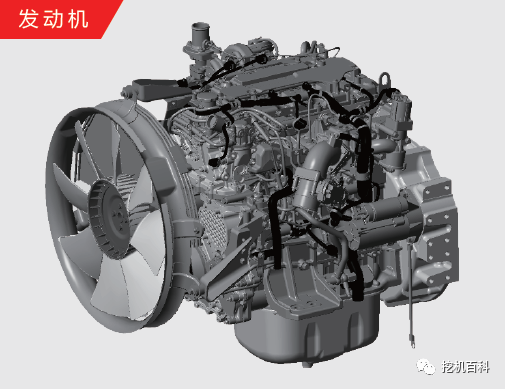

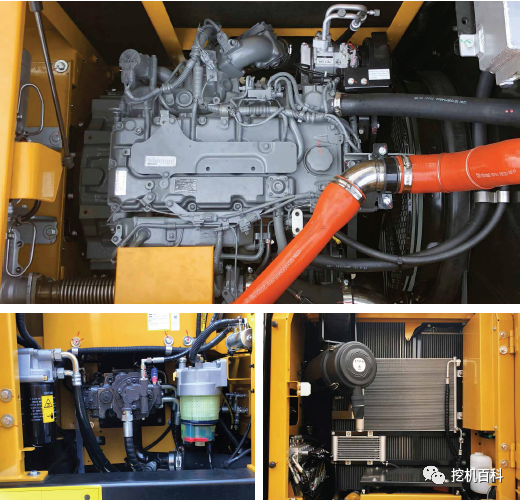

• Isuzu 4JJ1 motoru ile donatılmıştır, ön güç 86kW, motor gücü ve tork payı daha büyüktür ve 4000 m'ye kadar olan plato bölgelerinde yeterli güç sağlanır.

• Daha temiz emisyonlar elde etmek ve ulusal emisyon düzenlemelerine uyum sağlamak için özel bir yeniden işleme kontrol stratejisi benimsenmiştir.

• Yüksek basınçlı ortak ray elektronik enjeksiyon teknolojisiyle birlikte, yakıt enjeksiyonu milisaniye düzeyinde hassas olarak kontrol edilir, böylece yakıt tamamen yanar ve tüketimi azalır.

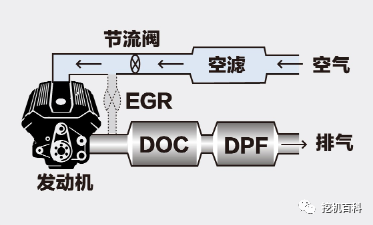

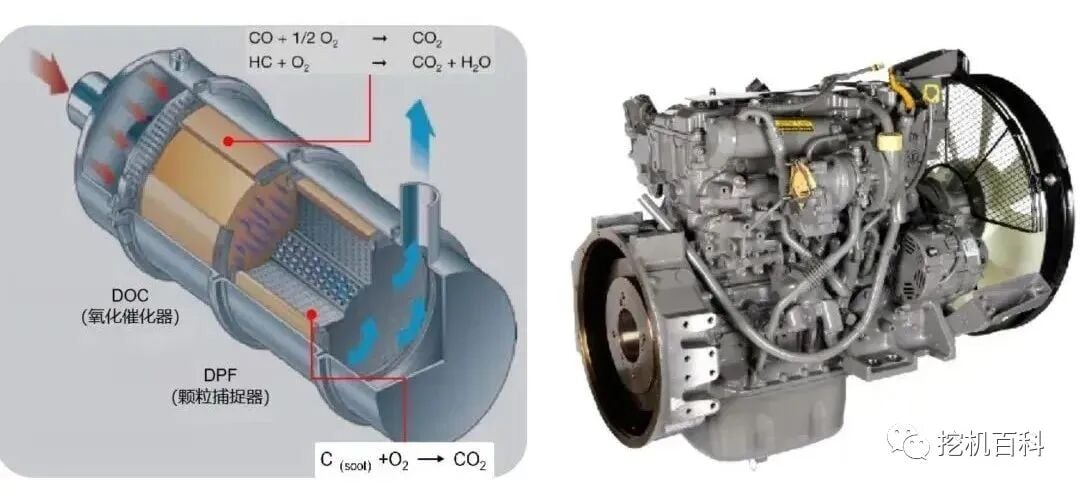

2. DPD + EGR teknik rotası:

• Egzoz gazlarının bir kısmı tekrar emme sistemine yönlendirilir ve burada taze hava ile karıştırılarak NOX üretimini bastırmak üzere yeniden yakılır.

• EGR borulu yapıdan laminelli yapıya yükseltildi, soğutma daha hızlı olur.

3. Hidrolik sistem:

• Pozitif akış hidrolik sistemi, hassas güç eşleştirmesini sağlar ve genel enerji verimliliğini %5 ila %8 artırır. Basit bir yağ kanalı tasarımı, mantık valflerini kaldırarak sabit kaçak kayıpların etkili bir şekilde önüne geçer.

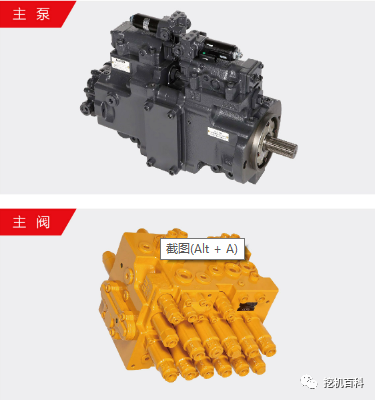

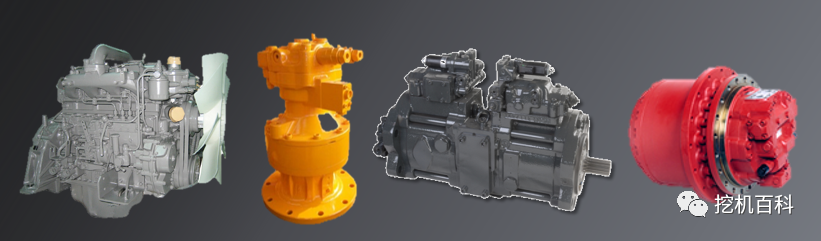

• Büyük deşarj ana pompası, yüksek performanslı ana valf ve büyük debili ana valf çekirdeği için iyi bilinen markalar kullanılır. Bu da daha yüksek dolaşım kapasitesi ve daha düşük basınç kaybı sağlar ve genel kontrolü ile yakıt ekonomisini kapsamlı bir şekilde artırır.

Yapısal bileşenlerin optimizasyonu - dayanıklılık

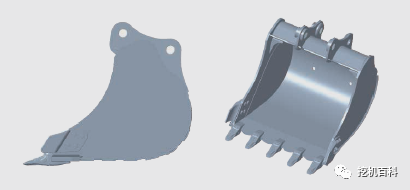

1. Düşük dirençli aşınmaya dayanıklı kepçe:

• Kepçe şekli, kazı kuvvetini ve iş kaybını etkili bir şekilde azaltmak için iki yay ile optimize edilmiştir.

• Ön bıçağın plakası Sany'nin karakteristik flanş yapısıdır ve aşırı aşınmayı önler, böylece kullanım ömrü büyük ölçüde artar.

2. Araçtan inme ve yükseltme

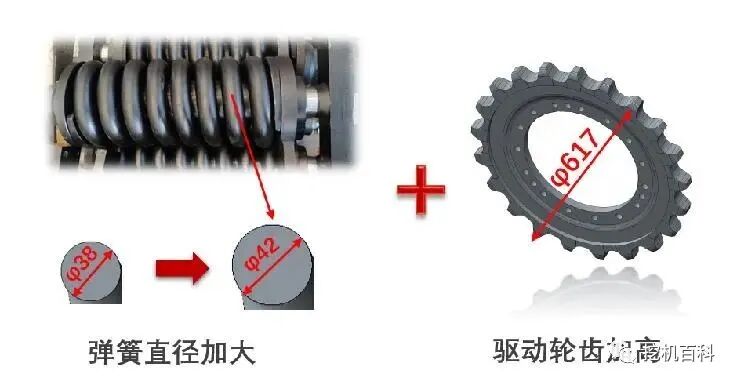

• Daha yüksek dişli tahrik tekerleği kullanılır, diş yüksekliği %16,7 artırılmıştır ve çamur tahliyesi daha kolaydır. Atlama diş sorununu kapsamlı bir şekilde iyileştirmek için takviyeli bir gerginlik cihazı kullanılır.


• Yeni palet koruma paneli yükseltilmiştir ve alt kontur eğrisi gerçek yürüme koşullarına göre optimize edilmiştir. Böylece palet koruyucu ile palet panosu arasındaki yürüme girişim aşınması sorunu etkili bir şekilde çözülür.

3. Yeni aşınma direnci teknolojisi

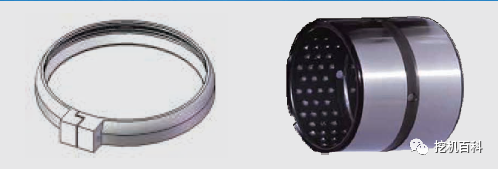

• Yeni açık tip O şekilli toz geçirmez halka benimsenmiş, kord yapı kullanılmış ve aşınma hızı yavaşlatılmıştır.

• Hücresel yüksek taşıma kapasiteli aşınmaya dayanıklı miller, yüzeyi kendiliğinden yağlamalı olup hareketli parçaların ömrü büyük ölçüde artırılmıştır.

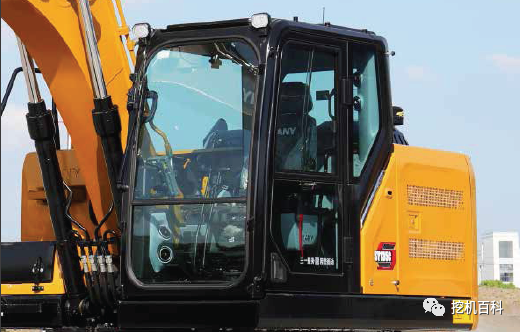

Sürücü odasının güncellenmesi - yeni bir deneyim

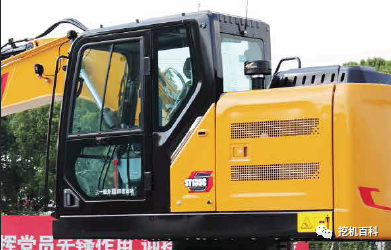

1. Dış tasarım güncellemesi:

• Sany, görünümü yükseltmek için ünlü bir otomotiv tasarım şirketiyle iş birliği yaptı. Panel kapısının yüksekliği 1000 mm'ye, panelin dış boyutları ise 2470 × 2480 × 1200 mm'ye çıkarıldı ve kullanım alanı %10 arttı. Ağırlık çizgisi basit ve dengeli.

2. Klima yükseltmeleri:

• Klima soğutma performansı geliştirildi; iç ortam sıcaklığı yalnızca 15 dakikada 35 °C'den 25 °C'ye indirildi, rakiplerin gerektirdiği sürenin yarısı kadar sürede ve nihai denge sıcaklığı daha düşük seviyede. Vantilatör konumu ergonomik olup baştan ayağa sabit sıcaklıkla kontrol edilebilir.

3. Yeni bir sürüş ortamı:

4. Sızdırmazlık artışı:

• Yeni yapılar ve teknolojiler kullanılarak kabin sızdırmazlık performansı %30'tan fazla artırılmış ve yolcuların rahatsızlığı etkili bir şekilde çözülmüştür. Ünlü üniversitelerle iş birliği içinde titreşim azaltma ve gürültü önleme teknolojisi kullanılarak gürültü seviyesi 1 desibel düşürülmüştür.

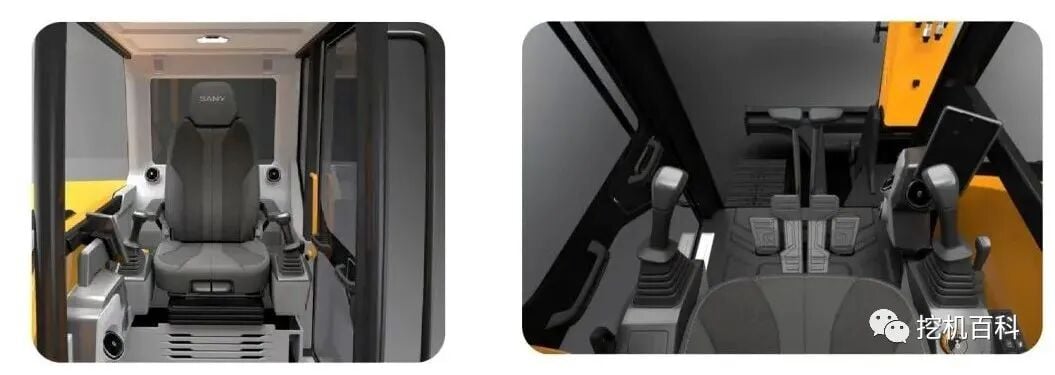

5. Koltuk güncellemesi:

• Koltuk konforu artmıştır; yüksek yoğunluklu kalın minderler zamanla şekil değiştirmez, sırtın her iki yanına yerleştirilen kalın bel desteği ile bel bölgesine yapılan destek artırılmış, omurga yükü azaltılmış ve oturma konumu kolaylaştırılmıştır. Hava süspansiyonlu koltuklar tercih edilmiş, eski mekanik yayların yerini hava yastıkları almış, darbeler azaltılmış, hava yastıklarının sertliği hava basıncıyla ayarlanabildiği için konfor çok iyidir.

İşlevsel kurulum

Motor:

• H, S, L, B modu kontrolü

• 24V / 5,0kW Marş Motoru

• 50A AC motor

• Hava Ön Filtresi

• Kuru çift filtreli hava filtresi

• Silindirik yağ filtresi

• Toplu yakıt filtresi

• Yağ Soğutucu

• Koruyucu özlü ısıtıcı

• Isıtıcı alt su tankı

• Fan perdesi

• Yalıtılmış motorlar

• Otomatik rölanti sistemi

• Hızlanma Sistemi

Sürücü Kabini:

• Ses yalıtımlı çelik kabin odası

• Güçlendirilmiş hafif cam pencereler

• 6 silikon yağı kauçuk titreşim azaltma desteği

• Açılabilir üst, ön kapalı pencere ve sol pencere

• Arka pencere acil güvenli çıkış

• Temizleme makinesiyle birlikte yağmur sileceği

• Mekanik şok azaltma koltukları

• Ekran kontrollü radyo

• Ayaklık panoları, taban matları

• Hoparlörler, dikiz aynaları

• Emniyet kemerleri, yangın söndürücüler

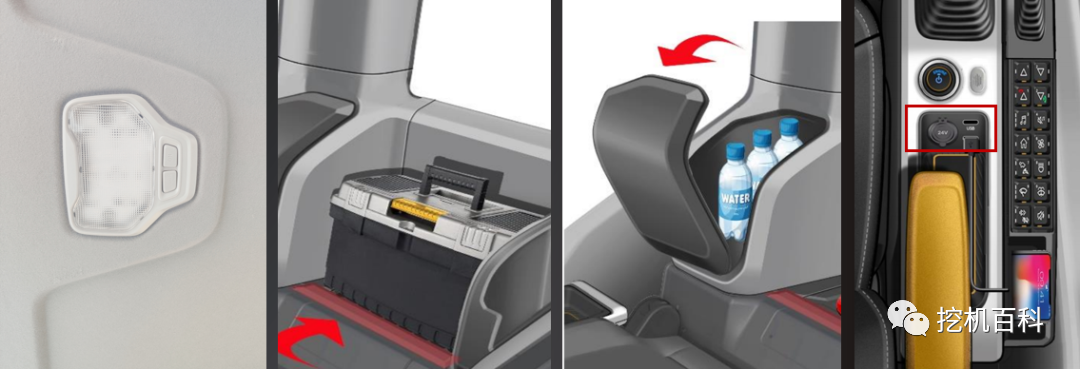

• İçecek kutusu yuvaları, okuma ışığı

• Kurtarma çekiçli

• Depolama kutuları, yardımcı kutular

• Kurşun kontrol kesme çubuğu

• Ekranlı klimalı sistem

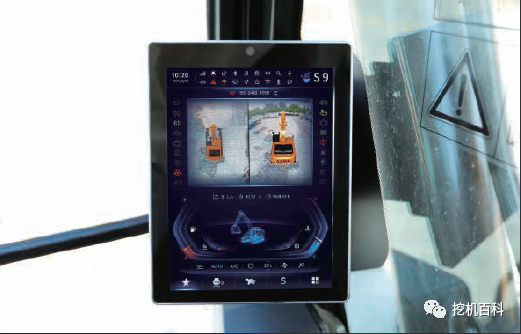

• 10 inç yüksek çözünürlüklü dokunmatik ekran

• Tek tıkla başlatma

• Arka Kamera

• çatlak

• Alt kabin güvenlik ağı

○ Sürücü kabiniyi bir ağ ile koruyun

Alt yürüyen gövde:

• Yürüyüş motoru pedleri

• H-tipi ray kılavuz mekanizması

• Kayar hidrolik sıkma mekanizması

• Pistonla bağlantılı tahrik tekerlekleri

• Zincir kaldırıcılar ve ağır kaldırma tekerlekleri

• Mil contalı takviyeli zincir rayları

• 500 mm / 1'8" Üçlü Kaburga Rayı

• Takviyeli yan pedalalar

• Alt paneller

○ 600 / 700 mm genişliğinde ray

Hidrolik sistem:

• Çalışma Modu için Seçim Düğmesi

• Birincil taşma valfli kontrol valfi

• Kontrol valfi için yedek yağ çıkışı

• Yağ emme filtresi

• Ters akışlı yağ filtresi

• Ön filtre

• Kırık boru hattı

Ön uç çalışma cihazları:

• Fransız satışları

• Kaynak birleşimleri

• Merkezi yağlama sistemi

• 4,6 m takviyeli tam kaynaklı kutu kolu

• 2,5 m takviyeli tam kaynaklı kutu kepçe kol

• Çarpma koruyucuları

Alarm ışıkları:

• Yağ basıncı yetersiz

• Motor soğutma suyu aşırı ısındı

• Yakıt miktarı yetersiz.

• Hava filtresi tıkanıklığı

• Arıza alarm sistemi

Üst pivot platformu:

• Sensör

• Hidrolik Yağ Seviye Göstergesi

• araç kutusu

• Döner motor

• Sol ve sağ dikiz aynası

Denetim kontrol sistemi göstergesi:

• Saat göstergesi, yakıt seviye göstergesi

• Motor su sıcaklığı

• Yağ basıncı göstergesi

Klima sistemi:

• Klima

• Ekranlı klimalı sistem

• Taze hava havalandırma sistemi (taze hava fonksiyonu)

Diğerleri:

• Standart elektrikli şişe

• Kilitlenebilir tavan kapağı

• Kilitlenebilir yakıt dolum kapağı

• Yürüyen teker üzerinde yürüme yönü işaretleri

• Tüm araç güç anahtarı

• Yakıt Dolum Pompası Emme Cihazı 24 V

• Yakıt enjeksiyon pompaları

Kolay bakım
