SANY SY550HB Eredità classica, nuovo aggiornamento

Sintesi

Il colpo è potente. Rompe facilmente.

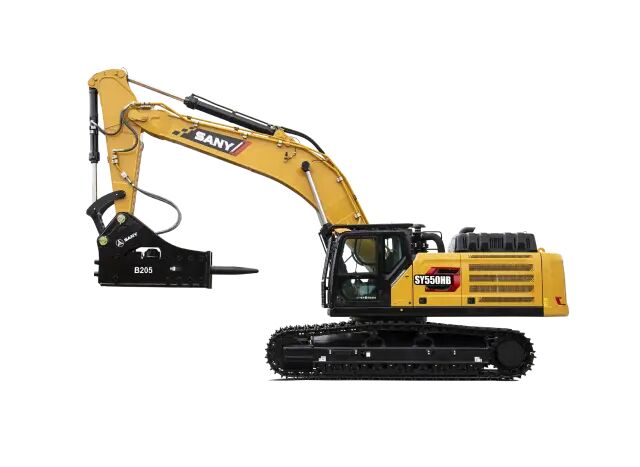

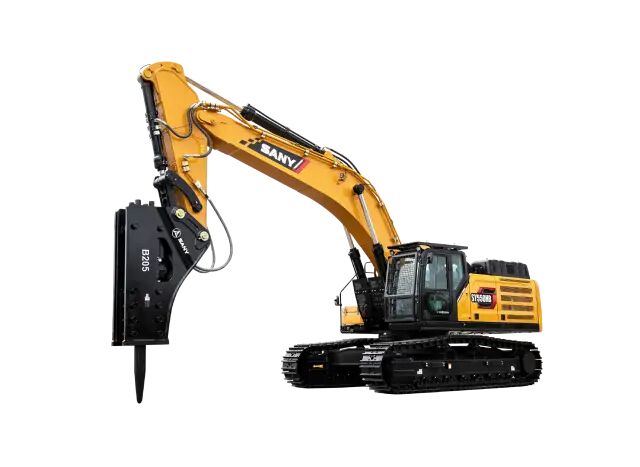

SY550H è un frantumatore grande di classe 50T costruito da SANY Heavy Machinery. Il suo telaio rinforzato e il dispositivo di lavoro sono resistenti e più adatti per operazioni pesanti come nelle miniere.

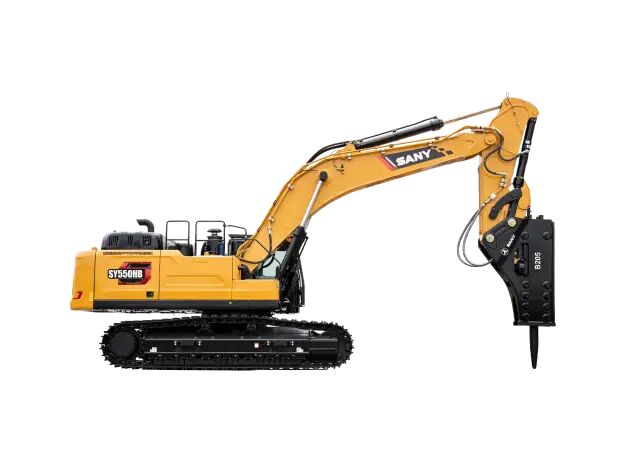

La nuova generazione di SY550HB-S si basa su "nuova potenza", "nuova tecnologia", "nuovo design" aggiornamento, dotato di impianto di frantumazione di lusso, senza necessità di installazione secondaria, martello frantumatore standard da 200, può essere equipaggiato con martello ultra-largo da 205, efficienza di frantumazione.

Parametri di configurazione

Standard: ● Opzione: ○ Riferimento: *

Potenza:

Forza peso in marcia 380 kN *

Velocità:

Velocità di rotazione 8 giri/min

Velocità di marcia 5,3 / 3,1 km / h

Capacità di salita 75 per cento (35 per cento)

Pressione specifica al suolo 80,42 kPa

Powertrain:

Motore Isuzu 6WG1

Norme sulle emissioni Paese IV

SCR + DOC + DPF

Sistema idraulico:

Percorso tecnico con controllo elettrico completo

Marca della pompa principale Kawasaki

Modello pompa principale K5V240

Marca valvola principale Kawasaki

Modello valvola principale KMX36E

Bracci grande e piccolo *:

● Braccio da 7000 mm

● Braccio della benna 2800 mm

* Dati in dubbio

Il sistema del telaio e la struttura:

● Peso 1030 kg

cingolo doppio dentato da 600 mm

50 cingoli (da un lato)

• 9 assi su ogni lato

• 2 ruote di catena su ogni lato

Iniezione di olio e acqua:

Serbatoio carburante 750 L

Serbatoio idraulico 490 L

50 L di olio motore

Antigelo 60 L

Cambio finale 2 × 15 L

Motore rotante 14 L

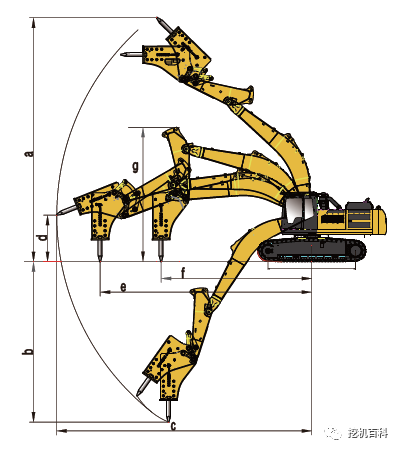

Campo operativo:

A. Altezza massima di frantumazione 11580 mm

B. Profondità massima di frantumazione 8020 mm

c. Raggio massimo di frantumazione: 11230 mm.

F. Raggio minimo di girazione 5525 mm

G. Altezza massima al raggio minimo di girazione 9110 mm

Nuova Potenza

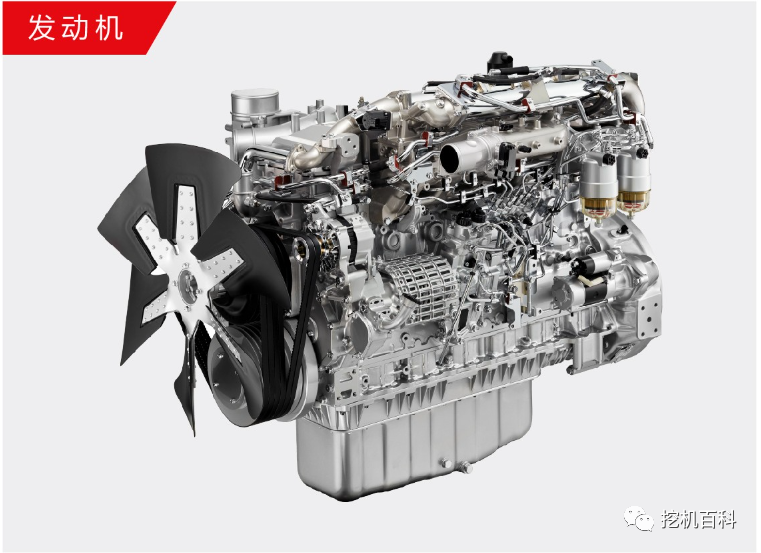

1. Trasmissione:

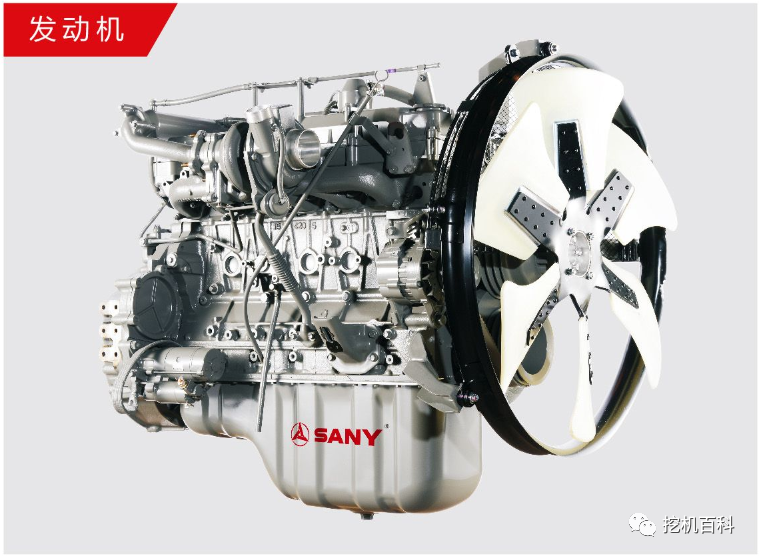

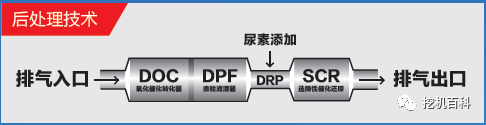

• È equipaggiato con un motore Isuzu 6WG1 con una potenza di 310 kW. Utilizzando la tecnologia di post-trattamento SCR + DOC + DPF, il tubo dell'urea è riscaldato elettricamente, il consumo di carburante è ridotto, le emissioni sono pulite e più ecologiche.

2. Sistema idraulico:

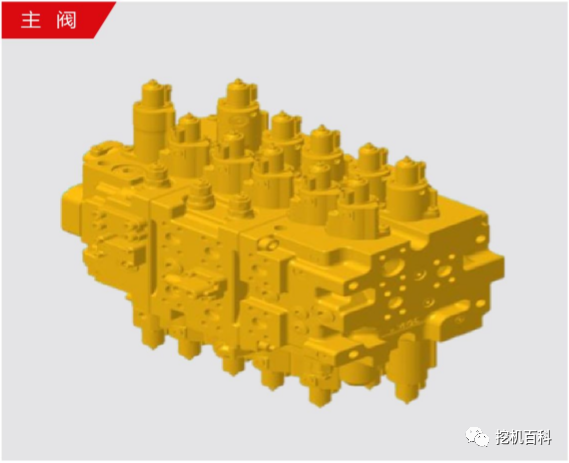

• Dotato di controllo elettronico completo Kawasaki della valvola principale e della pompa principale, aggiornamento della cilindrata a 240 cc, utilizzo di un albero principale di grande diametro da 36, perdita di pressione del sistema ridotta, maggiore efficienza, minor consumo di carburante.

Un nuovo look

1. Intelligente:

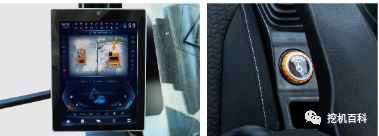

• Dotata di un display intelligente da 10 pollici, climatizzatore integrato, radio, Bluetooth, GPS e altre funzioni, standard con pulsante per l'avvio della macchina, supporta rilevamento guasti e allarme, debug e diagnosi intelligenti, nuova funzione pulsante per invito, più sicura e intelligente.

2. Cabina C12:

• La nuova cabina dell'autista aggiornata è stata sviluppata secondo le cinque caratteristiche di "connettività intelligente, interazione intelligente, costruzione intelligente, guida intelligente e manutenzione intelligente", per migliorare intrattenimento, interazione e tecnologia. La dimensione della cabina è 25 mm più ampia rispetto alla generazione precedente e la strumentazione è più grande. Il parabrezza è il 10 percento più ampio rispetto alla generazione precedente, la superficie vetrata del veicolo è il 10 percento maggiore e la visuale è più ampia.

3. Aggiornamento della tenuta:

4. Aggiornamenti del climatizzatore:

• Caratterizzata da un nuovo sistema di climatizzazione, il tunnel dell'aria condizionata è ottimizzato, l'effetto refrigerante aumenta del 10% rispetto al modello precedente, il volume del condensatore è aumentato del 30% rispetto al modello precedente. L'aria condizionata può essere pulita a bordo e la manutenzione è comoda.

5. Aggiornamenti dell'abitacolo:

• Un interno recentemente aggiornato, con bracciolo sospeso a quattro posti, portabicchieri, frigorifero, presa elettrica a 24 V, interfaccia USB, ecc., introduce gli standard di comfort statico e dinamico dell'auto, oltre a un nuovo sedile con sospensione ammortizzata sviluppato per garantire "12 ore senza affaticamento".

nuova tecnologia

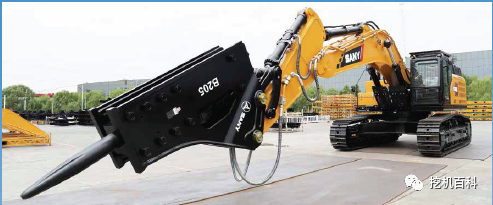

1. Aggiornamenti delle prestazioni di frantumazione:

• Il cutter standard 205 è disponibile con un super maglio 210, più efficiente nella frantumazione.

• La biella del pistone è dotata di una protezione standard per evitare colpi e graffi ed estenderne la durata.

• Dotato di un programma speciale di controllo della frantumazione per modelli di frantumazione che corrispondono ai migliori parametri.

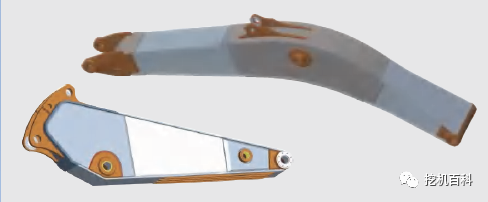

2. Aggiornamento bracci di spinta:

• La tecnologia dell'unità lavoro da 20.000 ore è completamente applicata per garantire un'elevata affidabilità e una vita più lunga dell'unità lavoro.

• La struttura a scatola dei bracci e dei bulldozer è stata aumentata e allargata, con molteplici canali di piastre interne di rinforzo integrate, materiali ad alta resistenza applicati, e la sua elevata affidabilità è garantita attraverso test completi basati su dati e rigorosi test di durata in condizioni reali di miniera.

3. Il tipo di miniera esce dall'auto

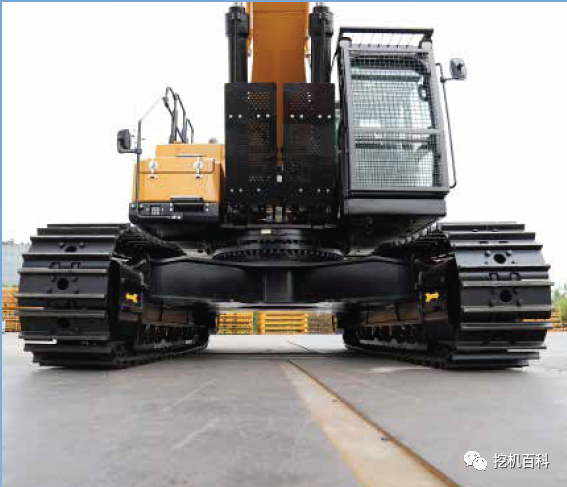

• Utilizza telai inferiori rinforzati, grandi ruote di supporto e ruote a catena, cingoli ultra resistenti all'usura e ruote motrici e di guida rinforzate; il telaio è dotato di paracingoli completamente protettivi per garantire la resistenza del sistema di avanzamento in ambienti difficili e aumentare la durata utile.

Configurazione funzionale

Motore:

• Motori isolati

• Controllo della modalità di taratura dinamica

• Dissipatore di calore (con rete di sicurezza)

• motore di avviamento 24V / 5,0 kW

• motore CA 50A

• Filtro dell'aria a bagno d'olio

• Filtro dell'aria a doppio stadio secco

• Filtro dell'olio lubrificante

• Filtro del carburante di livello 3

• Frigoriferi a olio

• Serbatoio secondario dell'acqua riscaldatore

• Tendina del ventilatore

• Sistema automatico di folle

Cabina del conducente:

• Cabina con telaio ultra silenzioso

• Finestre rinforzate con vetro leggero

• Amortizzatori in gomma siliconica

• Finestra superiore, anteriore e sinistra apribile

• Uscita di sicurezza d'emergenza dal finestrino posteriore

• Lavavetri (con dispositivo di pulizia)

• Sedili regolabili multipli

• Poggiapiedi, tappetini

• Altoparlanti, specchietti retrovisori

• Cinture di sicurezza, estintori

• Portabicchieri, lanterne

• Martello di emergenza

• Vani portaoggetti, borse utili

• Barra di controllo del piombo

• Climatizzatore completamente automatico

• Interruttore di arresto di emergenza

• Rete protettiva anteriore

○ Dispositivo di protezione contro le cadute

Il telaio inferiore:

• Cuscinetti del motore di avanzamento

• Meccanismo di guida a binario di tipo H

• Organi di serraggio ad alte prestazioni

• Ruote motrici collegate al pistone

• Sollevatori a catena e ruote pesanti per sollevamento

• Rulli a catena rinforzati con tenuta dell'albero

• piastra di binario a due nervature da 600 mm

• Pedali laterali rinforzati

• Pannelli inferiori

Sistema idraulico:

• Seleziona un interruttore per la modalità di funzionamento

• Valvola di controllo con valvola di sovraccarico primaria

• Uscita olio di riserva per la valvola di controllo

• Filtro di assorbimento dell'olio

• Filtro olio in senso inverso

• Filtro principale

• Tubo cieco di scarico idraulico

Dispositivi di lavoro anteriori:

• Vendite francesi

• Giunti di saldatura

• Tutte le palette sono brasate con anelli di tenuta antipolvere

• Rinforzo dei bracci a scatola completamente forgiati

• Rinforzo delle traverse a scatola completamente forgiati

• Paraurti antiurto

Sistema di lubrificazione integrato

Piattaforma superiore di snodo:

• Sensore del livello del carburante

• Indicatore del livello dell'olio idraulico

• cassettiera degli attrezzi

• Freno di stazionamento per retromarcia

• Specchio retrovisore (destro)

○ Telecamera VISTA POSTERIORE

○ Spia luminosa allarme cabina conducente

Strumento del sistema di controllo supervisionale:

• GPS standard

• Schermo display a colori da 10 pollici

• Il sistema Iveco

• Contatore ore, indicatore livello carburante del serbatoio

• Tabella temperatura liquido di raffreddamento motore

• Manometro per pressione dell'olio

Guasto visualizzato con allarme:

• Guasto del controller

• La pressione della pompa è anomala

• Pressione prelazionata anomala per ogni azione

• La tensione dell'alimentazione è anomala

• La temperatura dell'olio idraulico è anomala

• Pressione dell'olio insufficiente, surriscaldamento del liquido di raffreddamento del motore

• Il comando dell'acceleratore non funziona

• Quantità di carburante insufficiente

Altri:

• Bottiglia elettrica ad alta capacità

• Coperchio superiore bloccabile

• Coperchio del bocchettone del carburante bloccabile

• Pedali antiscivolo, maniglie e marciapiedi

• Indicatori di direzione di marcia sul telaio di avanzamento

○ Pistola manuale per burro

○ Pompa elettrica per gasolio

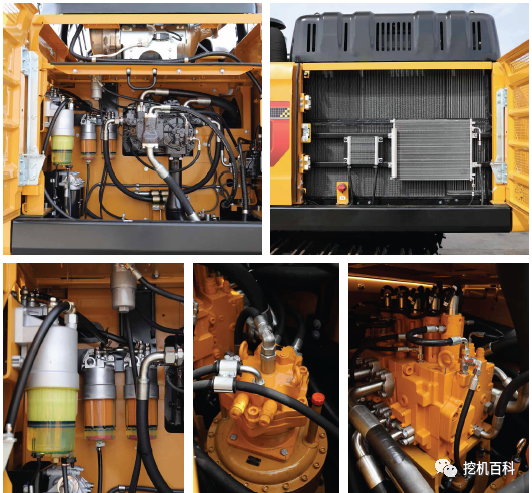

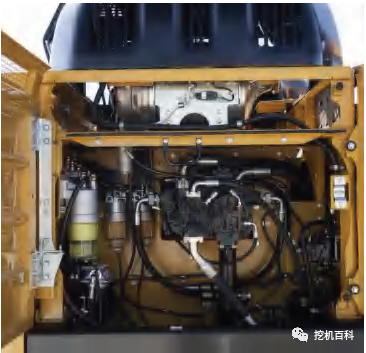

Manutenzione facile
