SANY SY375H Eredità classica, aggiornamento completamente nuovo

Sintesi

Nuova potenza, nuovo stile, nuova tecnologia

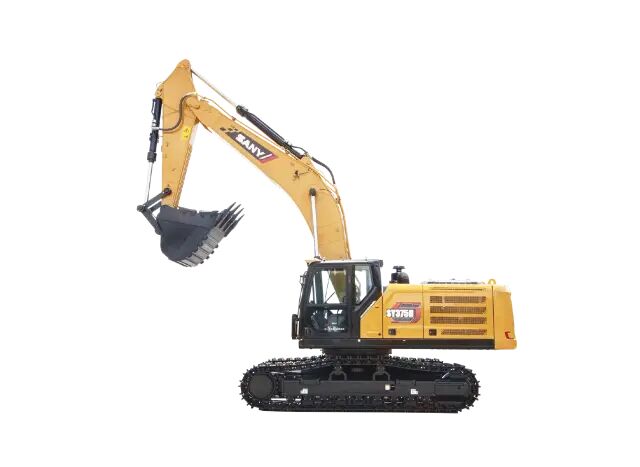

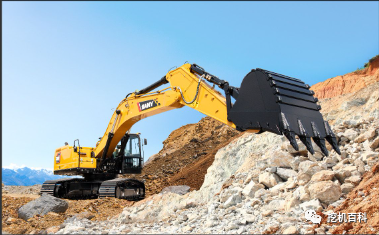

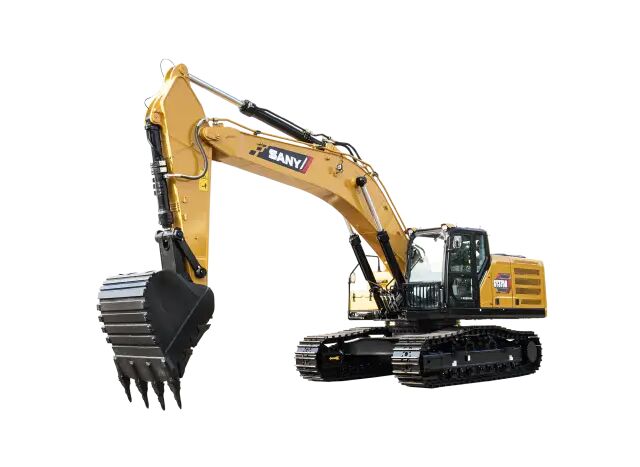

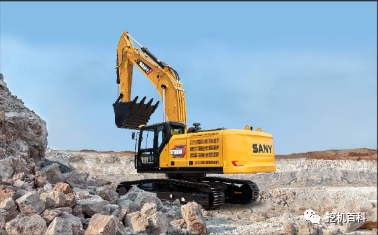

SY375H è un escavatore super-mining della classe 30-40T prodotto da Sany Heavy Industries, caratterizzato da elevata potenza, alta efficienza operativa e una grande quota di mercato; ha ottenuto il premio "Top 50 Market Performance Award" per macchinari edili in Cina.

La nuova generazione SY375H-S è completamente aggiornata con "nuova potenza", "nuova tecnologia" e "nuovo design". È non solo confortevole e accattivante, ma anche più adatto alle operazioni minerarie.

Parametri di configurazione

Standard: ● Opzione: ○ Riferimento: *

Potenza:

Forza di trazione 350 kN

Forza di scavo del benna 235 kN

Forza di scavo del braccio 210 kN

Velocità:

Velocità di rotazione 9,2 giri/min

Velocità di avanzamento 5 / 3,0 km/h

Capacità di salita 75 per cento (35 per cento)

Pressione specifica sul terreno 68,8 kPa

Powertrain:

Motore Isuzu 6HK1

Norme sulle emissioni Paese IV

Percorso tecnico DPD (senza urea)

Diametro del ventilatore 850 mm

Sistema idraulico:

Percorso tecnico Controllo elettrico a flusso positivo

Marca della pompa principale Kawasaki

Cilindrata pompa principale 180 cc

Marca della valvola principale * Henderson

Madanabo da cantiere GM75

I bracci e i bracci sono:

braccio di 6500 mm

● Braccio della benna 2800 mm

benna da 1,9 m³ (spessore della lama * 60 mm), benna serie 4

Il sistema del telaio e la struttura:

● Contrappeso da 6800 kg

cingolo doppio dentato da 600 mm

49 segmenti (da un lato)

• 9 assi su ogni lato

• 2 ruote di catena su ogni lato

* Sezione del telaio X aumentata a 330 mm

Iniezione di olio e acqua:

Serbatoio del carburante 620 L

Serbatoio olio idraulico 380 L

Olio motore 41 L

Scambiatore di calore 28 L

Cambio finale 2 × 8,5 L

Motore Rotativo 10,5L

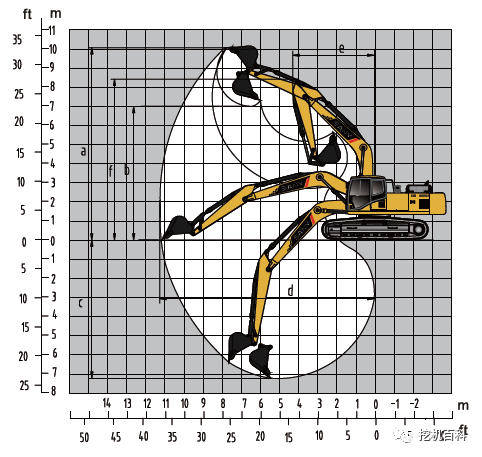

Campo operativo:

A. Altezza massima di escavazione 9985 mm

B. Altezza massima di scarico 6905 mm

C. Profondità massima di escavazione 7025 mm

D. Profondità massima di escavazione parete verticale 5125 mm

E. Distanza massima di escavazione 10875 mm

F. Raggio minimo di girazione 4365 mm

G. Altezza massima al raggio di inerzia minimo 8930 mm

Nuova Potenza

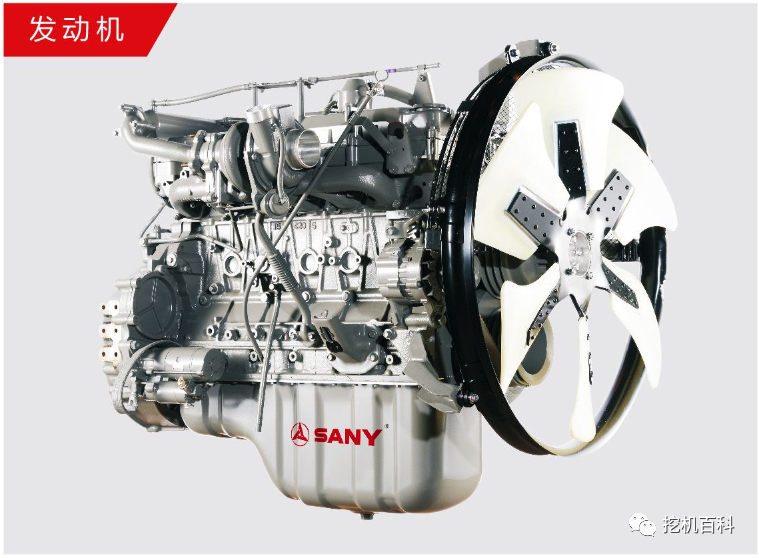

1. Trasmissione:

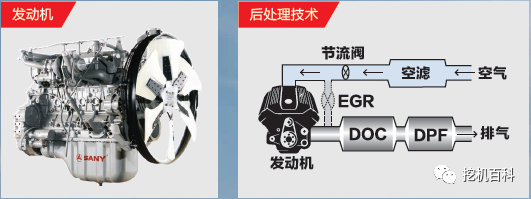

• È equipaggiato con un motore Isuzu 6HK1 con una potenza totale di 210 kW. Modificando la pressione e aumentando il numero di denti di supporto della rotazione, la forza di rotazione è aumentata del 15%.

2. Sistema idraulico:

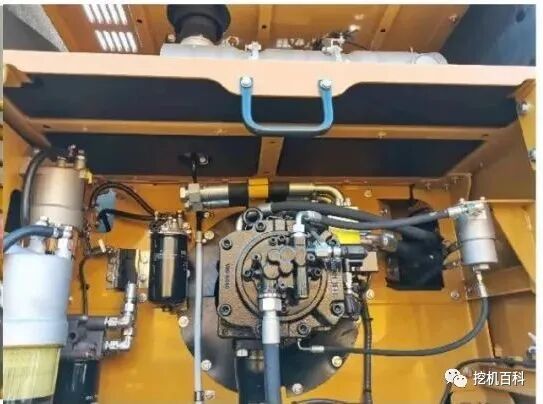

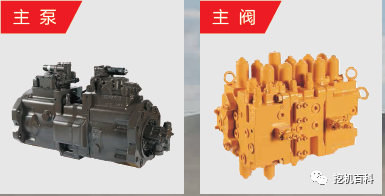

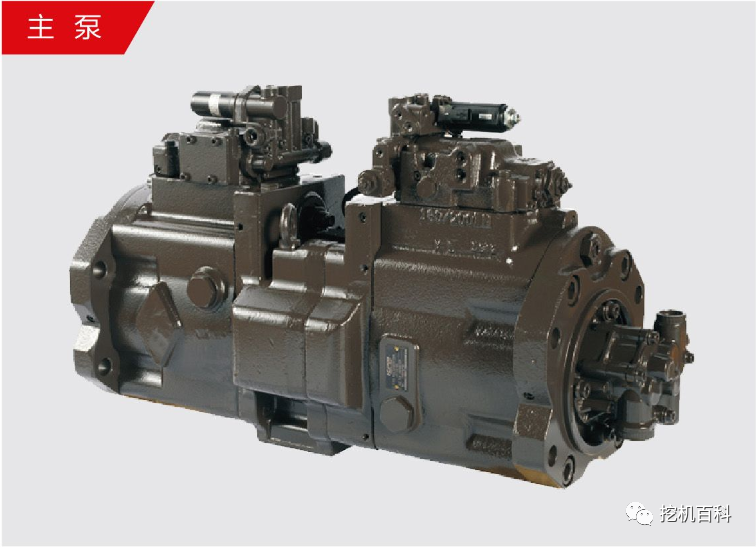

• Dotato di pompa principale Kawasaki e valvola principale di marchio famoso, lo spostamento della pompa principale passa da 160cc a 180cc, rendendo le operazioni complessive più rapide. La valvola principale ha un'apertura maggiore, maggiore capacità di circolazione, riduce le perdite di pressione e migliora l'efficienza energetica.

Un nuovo look

1. Intelligente:

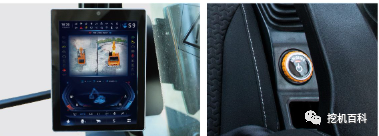

• Dotata di un display intelligente da 10 pollici, climatizzatore integrato, radio, Bluetooth, GPS e altre funzioni, standard con pulsante per l'avvio della macchina, supporta rilevamento guasti e allarme, debug e diagnosi intelligenti, nuova funzione pulsante per invito, più sicura e intelligente.

2. Prestazioni affidabili in condizioni difficili:

• La nuova cabina dell'autista aggiornata è stata sviluppata secondo le cinque caratteristiche di "connettività intelligente, interazione intelligente, costruzione intelligente, guida intelligente e manutenzione intelligente", per migliorare intrattenimento, interazione e tecnologia. La dimensione della cabina è 25 mm più ampia rispetto alla generazione precedente e la strumentazione è più grande. Il parabrezza è il 10 percento più ampio rispetto alla generazione precedente, la superficie vetrata del veicolo è il 10 percento maggiore e la visuale è più ampia.

3. Aggiornamento della tenuta:

4. Aggiornamenti del climatizzatore:

• Alimentato da un nuovo sistema di climatizzazione, il tunnel dell'aria condizionata è stato ottimizzato, l'effetto di raffreddamento è più intenso e la distribuzione dell'aria è più razionale. Gli evaporatori del climatizzatore permettono la pulizia e la manutenzione dall'interno dell'abitacolo, rendendo la pulizia più semplice.

5. Aggiornamenti dell'abitacolo:

• Un interno recentemente aggiornato, con bracciolo sospeso a quattro posti, portabicchieri, frigorifero, presa elettrica a 24 V, interfaccia USB, ecc., introduce gli standard di comfort statico e dinamico dell'auto, oltre a un nuovo sedile con sospensione ammortizzata sviluppato per garantire "12 ore senza affaticamento".

nuova tecnologia

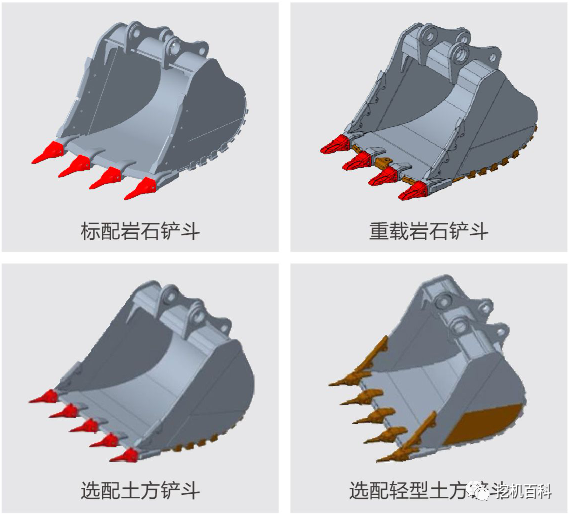

1. L'aggiornamento della pala:

• I denti del bocchettone sono stati aggiornati a denti appuntiti a 4 denti, e la piastra anteriore è stata rinforzata fino a 60 mm. Ottimizza la traiettoria operativa della macchina e dei propulsori, riduce l'impatto e la resistenza sulla macchina durante lo scavo, migliora l'efficienza operativa e raddoppia la durata dei propulsori.


• Quattro tipi di escavatori serializzati possono essere configurati per soddisfare la necessità di "una situazione, una soluzione", migliorando l'efficienza costruttiva e affrontando facilmente diverse situazioni complesse.

2. Aggiornamento braccio armato

• La tecnologia dell'unità lavoro da 20.000 ore è completamente applicata per garantire un'elevata affidabilità e una vita più lunga dell'unità lavoro.

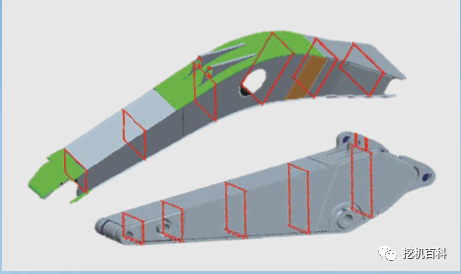

• La barra flessoria è stata allargata, il coefficiente della sezione trasversale aumentato di oltre 105 e la durata prolungata. Ottimizzazione del processo di saldatura, con saldatura su un lato e su entrambi i lati, riparazione del bordo con saldatura TIG e fusione. Rafforzamento delle parti soggette a elevate sollecitazioni locali, riduzione media dello sforzo di oltre il 10% e aumento della durata di oltre 12.000 ore.

3. Sistema di controllo integrato

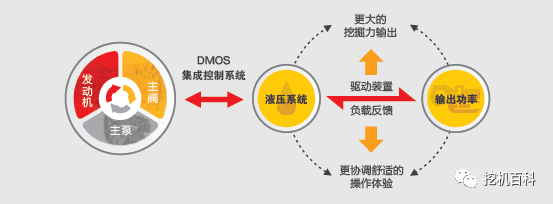

• Adottando un sistema a flusso positivo e il sistema intelligente di ottimizzazione dinamica integrata motore-pompa-valvola "DMOS" sviluppato autonomamente da SANY, si raggiunge l'efficienza di 40 tonnellate con il consumo di carburante di 30 tonnellate.

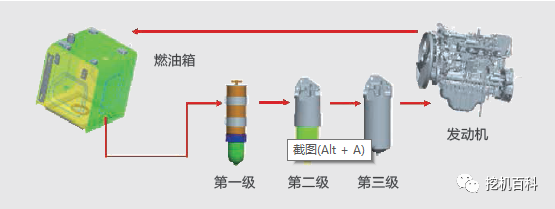

4. Sistema di filtraggio del carburante

• L'uso di un sistema di filtraggio tripartito ad alta capacità permette di gestire oli con diverse qualità di carburante; il sistema di filtraggio supera gli standard, con una capacità di circolazione superiore a 600 L, arrivando a soddisfare le esigenze dell'escavatore da 60 T.

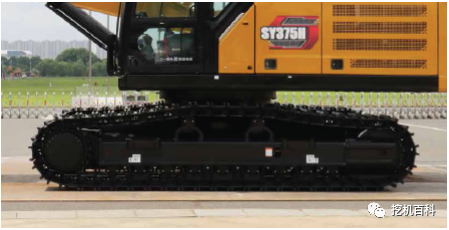

5. Dispositivo di avanzamento rinforzato

• Quattro ruote e un aggiornamento completo, cingolo aggiornato da MH a MI. La piastra del cingolo può essere doppia o tripla, e la configurazione doppia-doppia offre contemporaneamente l'opzione 600 / 700 / 800.

• Utilizzo di una ruota dentata di supporto doppia, avanzamento completamente aggiornato a GM75, affidabilità della rotazione migliorata. Supporto rotante da 40 tonnellate, sezione del telaio X aumentata, maggiore affidabilità.

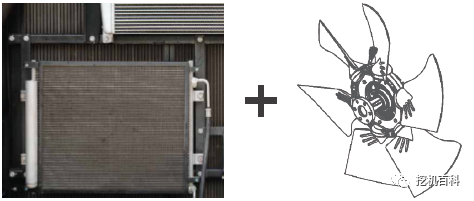

6. Sistema di Riscaldamento

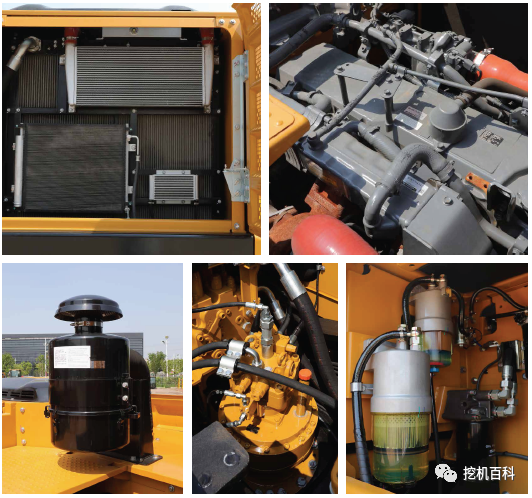

• La capacità di dissipazione termica dell'acqua è aumentata del 10%, quella dell'olio del 5%; l'attrezzatura lavora sempre alla temperatura ottimale, prolungandone la durata.

• Utilizza un nuovo generatore di ventilazione da 850 per un funzionamento silenzioso e a risparmio energetico.

• Monitoraggio dati EVI: la temperatura operativa complessiva della macchina è normale, evitando efficacemente il surriscaldamento.

Configurazione funzionale

Motore:

• Motori isolati

• Controllo della modalità di taratura dinamica

• Dissipatore termico (con rete protettiva completa)

• motore di avviamento 24V / 5,0 kW

• motore CA 50A

• Filtro dell'aria a bagno d'olio

• Filtro dell'aria a doppio stadio secco

• Filtro dell'olio lubrificante

• Filtro del carburante di livello 3

• Frigoriferi a olio

• Serbatoio secondario dell'acqua riscaldatore

• Tendina del ventilatore

• Sistema automatico di folle

Cabina del conducente:

• Cabina con telaio ultra silenzioso

• Finestre rinforzate con vetro leggero

• Amortizzatori in gomma siliconica

• Finestra superiore, anteriore e sinistra apribile

• Uscita di sicurezza d'emergenza dal finestrino posteriore

• Lavavetri (con dispositivo di pulizia)

• Sedili regolabili multipli

• Poggiapiedi, tappetini

• Altoparlanti, specchietti retrovisori

• Cinture di sicurezza, estintori

• Portabicchieri, lanterne

• Martello di emergenza

• Vani portaoggetti, borse utili

• Barra di controllo del piombo

• Climatizzatore completamente automatico

• Interruttore di arresto di emergenza

• Rete protettiva anteriore

○ Dispositivo di protezione contro le cadute

Il telaio inferiore:

• Cuscinetti del motore di avanzamento

• Meccanismo di guida a binario di tipo H

• Organi di serraggio ad alte prestazioni

• Ruote motrici collegate al pistone

• Sollevatori a catena e ruote pesanti per sollevamento

• Rulli a catena rinforzati con tenuta dell'albero

• traccia della pedana da 600 mm

• Pedali laterali rinforzati

• Pannelli inferiori

Sistema idraulico:

• Seleziona un interruttore per la modalità di funzionamento

• Valvola di controllo con valvola di sovraccarico primaria

• Uscita olio di riserva per la valvola di controllo

• Filtro di assorbimento dell'olio

• Filtro olio in senso inverso

• Filtro principale

• Tubo cieco di scarico idraulico

Dispositivi di lavoro anteriori:

• Vendite francesi

• Giunti di saldatura

• Sistema di lubrificazione integrato

• Tutte le palette sono brasate con anelli di tenuta antipolvere

• Rinforzo dei bracci a scatola completamente forgiati

• Rinforzo delle traverse a scatola completamente forgiati

• Paraurti antiurto

Piattaforma superiore di snodo:

• Sensore del livello del carburante

• Indicatore del livello dell'olio idraulico

• cassettiera degli attrezzi

• Freno di stazionamento per retromarcia

• Specchio retrovisore (destro)

○ Telecamera VISTA POSTERIORE

○ Spia luminosa allarme cabina conducente

Strumento del sistema di controllo supervisionale:

• GPS standard

• Schermo display a colori da 10 pollici

• Il sistema Iveco

• Contatore ore, indicatore livello carburante del serbatoio

• Tabella temperatura liquido di raffreddamento motore

• Manometro per pressione dell'olio

Guasto visualizzato con allarme:

• Guasto del controller

• La pressione della pompa è anomala

• Pressione prelazionata anomala per ogni azione

• La tensione dell'alimentazione è anomala

• La temperatura dell'olio idraulico è anomala

• Pressione dell'olio insufficiente, surriscaldamento del liquido di raffreddamento del motore

• Il comando dell'acceleratore non funziona

• Quantità di carburante insufficiente

Altri:

• Bottiglia elettrica ad alta capacità

• Coperchio superiore bloccabile

• Coperchio del bocchettone del carburante bloccabile

• Pedali antiscivolo, maniglie e marciapiedi

• Indicatori di direzione di marcia sul telaio di avanzamento

• Pistola manuale per burro

• Pompa Diesel Elettrica

Manutenzione facile
