Shantui SE17SR-10 Klassische Erbe, völlig neues Upgrade

Shantui SE17SR-10 Klassische Erbe, völlig neues Upgrade

Kleine Bagger

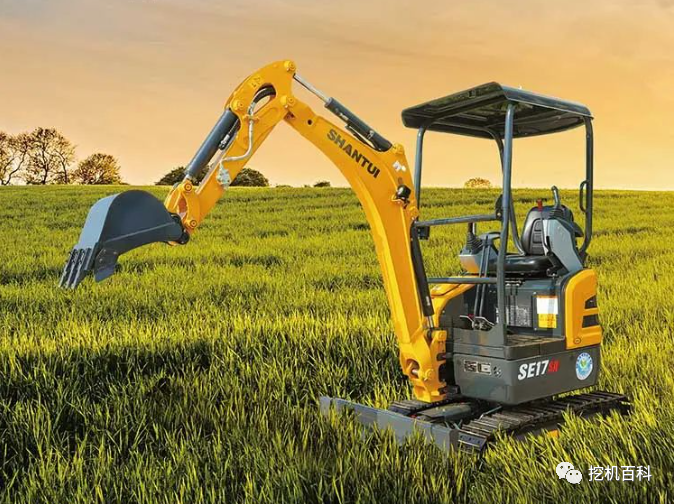

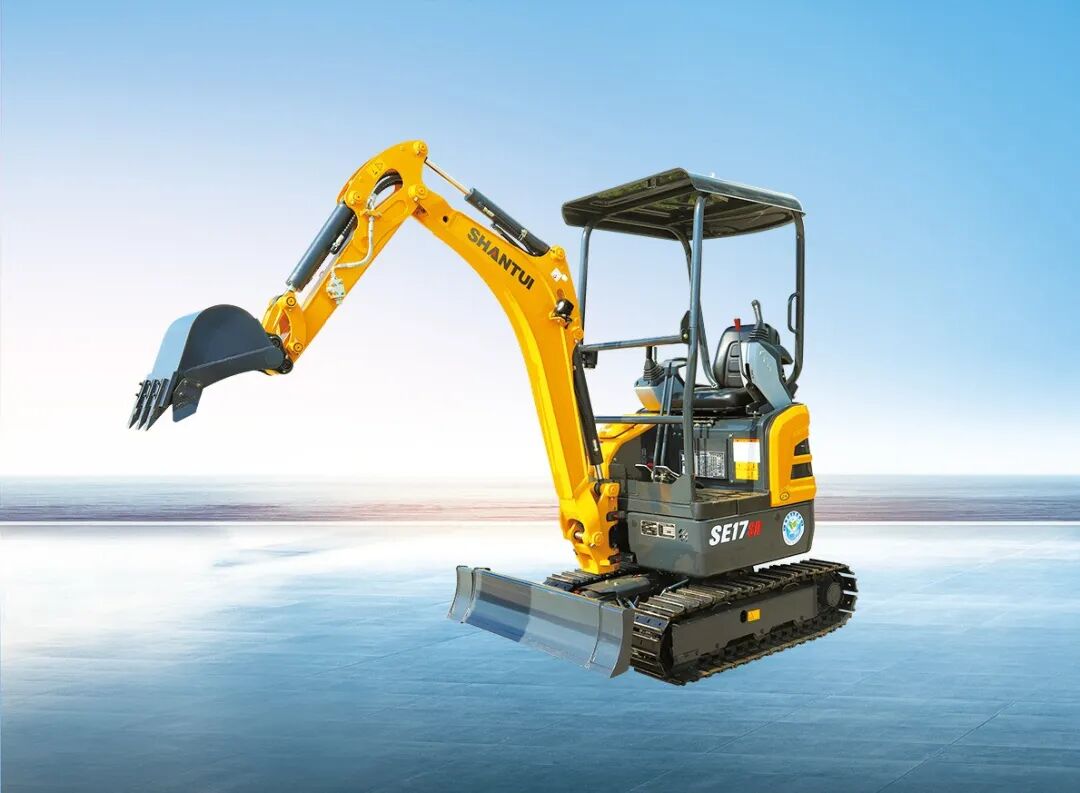

SE17SR-10

Haupttechnische Spezifikationen:

Leistung: 11,8 / 2300 kW / min

Maschinengewicht: 1880 kg

Schaufelinhalt: 0,04 m³

Konfigurationsparameter

Standard: ● Option: x Nachbesserung erforderlich: / Referenzwert: *



1. Leistungsparameter:

kraft	Zugkraft	18	kN·m
	Eintauchkraft der Schaufel – ISO	16	kN
	Stoßstangen-Eintauchkraft der Schaufel – ISO	9.5	kN
	Drehmoment	/	kN·m
geschwindigkeit	Rückwärtsgeschwindigkeit	9.5	u/min
	fahrt Hochgeschwindigkeit/Niedriggeschwindigkeit	4.3/2.2	km/h
geräuschentwicklung	Schalldruckpegel am Bedienerplatz (ISO 6396:2008)	/	db (A)
	Durchschnittlicher äußerer Schalldruck (ISO 6395:2008)	/	db (A)
Andere	Steigfähigkeit	58%
	Boden ist höher als der Druck	29	kPa



 2. Antriebsstrang:



Motor Modell	KUBOTA D902
formular	Direktspritzung mit drei Tanks
nennleistung	11.8/2300	kW/U/min
Maximaldrehmoment	/	Nm/rpm
fördermenge	0.898	L
Emissionsstufe	Land 4
Emissionstechnologie-Wege	/





3. Hydrauliksystem:

Die technische Route	Lastsensitive Systeme
Hauptpumpenmarke / Modell	/
Fördermenge der Hauptpumpe	/	cC
Fester Arbeitsfluss	64.4	L/min
Marke / Modell des Hauptventils	/
Marken / Modelle der Rückwärtsmotoren und Getriebe	/
Marken / Modelle der Fahrwerksmotoren und Getriebe	/

4. Funktionierendes Gerät:

Bewegen Sie Ihre Arme	/	mm
Kampfclubs	/	mm
Der Schaufelkämpfer sieht aus	0.04	m³



5. Das Fahrwerksystem:



Gewicht des Gewichts	/	kg
Anzahl der Laufkatzen – eine Seite	/	abschnitt
Anzahl der Zahnkränze – eine Seite	0	individuell
Anzahl der Stützrollen – eine Seite	5	individuell



6. Menge hinzugefügtes Öl und Wasser:

Kraftstofftankinhalt	21	L
Kühlsystem	5.05	L
Motorölmenge	3.7	L
Hydrauliktank	21.4	L
Getriebeöl für Rückwärtsmotor-Reduziergetriebe	/	L
Getriebeöl für Fahrmotor-Reduziergetriebe	/	L

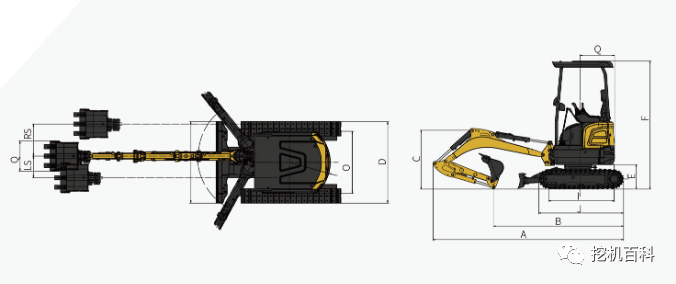

 7. Formfaktor:

A	gesamtlänge	3575	mm
B	Transportlänge (im Transportzustand)	2440	mm
C	Gesamthöhe (bis zur Oberkante des Auslegers)	1105	mm
D	Gesamte Breite	990/1300	mm
E	Gesamthöhe (bis zur Oberseite der Kabine)	2405	mm
K	Abstand zwischen Gewicht und Boden	460	mm
G	Mindestabstand zum Boden	145	mm
H	Schwenkradius hinten	650	mm
I	profil	1230	mm
J	Gleislänge	1593	mm
K	drahtstärke	760/1070	mm
L	Laufbreite	990/1300	mm
M	Standardbreite der Gleisplatte	230	mm
O	Die Breite der Drehplattform	990	mm
P	Abstand vom Mittelpunkt des Wenderadius zum hinteren Ende	650	mm
Q	Gesamtbreite der Schaufel	485	mm
S	Betrag der rechten axialen Neigung in den Armen	510	mm
L.S.	Linke axiale Verschiebung in den Armen	385	mm
	Linke Achse der Arme	57	grad
	Auslegerwinkel nach rechts	19	grad

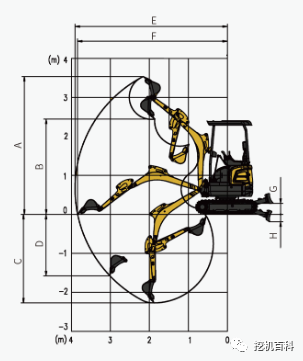

8. Betriebsumfang:

A	Maximale Ausgrabehöhe	3535	mm
B	Maximale Abhebehöhe	2445	mm
C	Maximale Ausgrabungstiefe	2270	mm
D	Maximale vertikale Ausgrabungstiefe	1010	mm
K	Maximale Ausgrabungsreichweite	3910	mm
G	Maximaler Bodenausgrabungsabstand	3845	mm
I	Maximale Höhe von Bulldozern	280	mm
J	Maximale Bodenaushubtiefe von Bulldozern	190	mm

Leistung ist grün und effizient

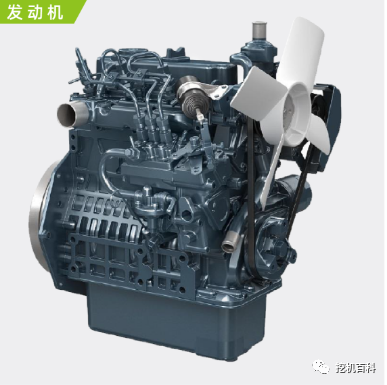

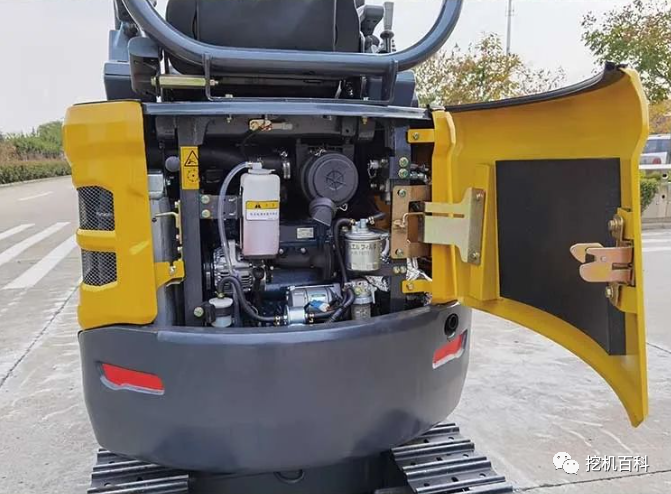

Dieselmotor

• Importierter Kubota-Motor, 11,8 kW hohe Leistung, erfüllt die Abgasnormen Stufe 4 und Euro 5.





Sicher und geschützt

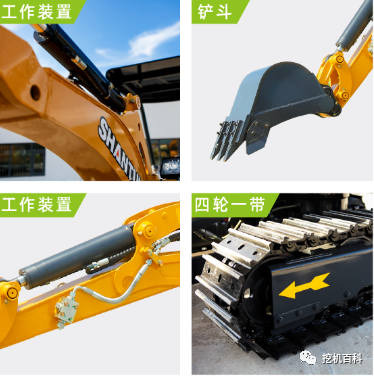

Upgrade der Arbeitsstation

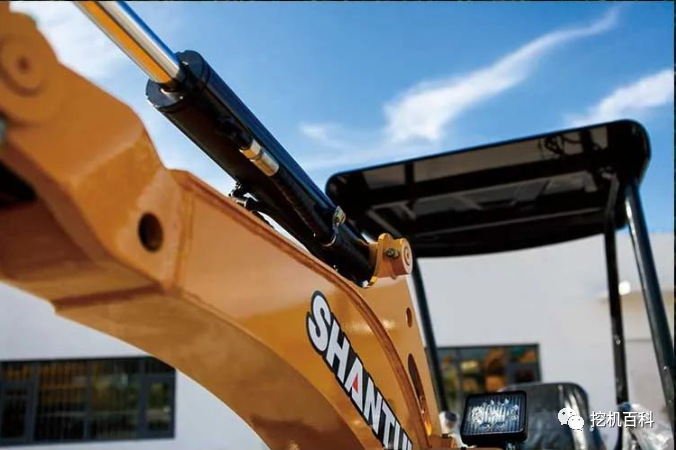

• Hydraulische Arbeitseinrichtungen und Laufleitungen sind eingebaut und bergen keine Risiken durch Stöße
• Fest montierter Armkraftstofftank zur wirksamen Verhinderung von Stößen während der Baumaßnahmen



Hohe Einsatztauglichkeit

• Zweistufige Rücklaufleitung, konfigurierbar mit Brechhammer, Hydraulikschere, Spiralbohrer usw.

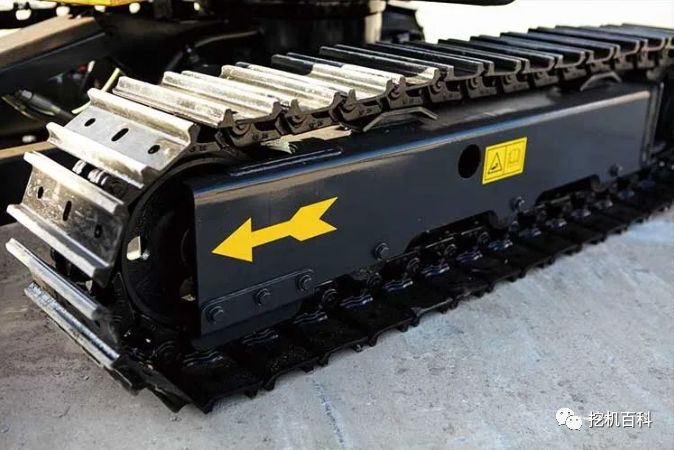

Fahrwerksystem

• Stahlketten, Gummiketten, Stahlketten mit Gummieinlagen und andere Optionen.



Smart Comfort



Eine komplette Aufwertung des Fahrerraums

• Der Raum ist großzügig, die Sichtfelder sind weiträumig, die Bedienelemente sind ergonomisch ausgewählt und angeordnet, die Bedienung ist bequem und komfortabel



Eine intelligente Verbesserung

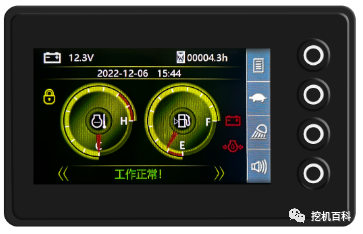

• Der 4,3-Zoll-Intelligente Bildschirm ist bei Sonnenlicht sichtbar
• Integrierte umfangreiche Funktionen zur Verbesserung des Bedienkomforts
• Intelligente Anzeige und intelligente Steuerung bieten Schnittstellen und Bedienoberflächen für intelligente Assistenzfunktionen und Mensch-Maschine-Interaktion
