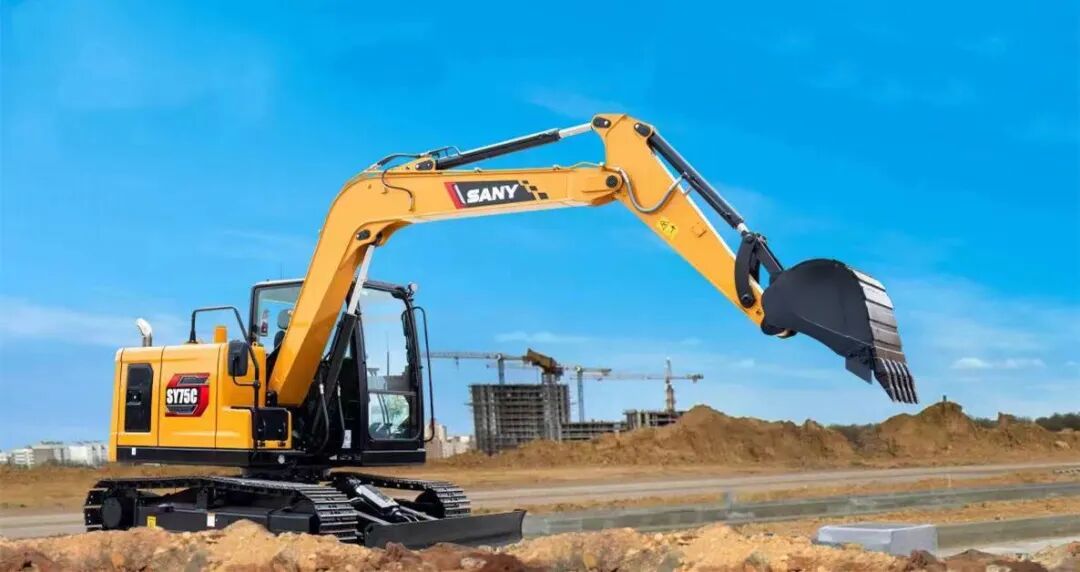

SANY SY75C Klassische Erbe, völlig neues Upgrade

Zusammenfassung

Langlebigkeit, der Pionier des Wohlstands.

SY75C ist ein Sternprodukt von Sany Heavy Machinery mit hohem Absatz und großem Marktanteil bei Einzelmodellen.

Die SY75C der Abgasstufe 4 wurde umfassend unter dem Motto „neue Leistung“, „neues Design“, „neue Technologie“ aktualisiert und verbraucht weniger Kraftstoff. Sie eignet sich für kleine Erdbewegungs- und Steinbauvorhaben wie kommunale Bauprojekte, städtische Sanierungen, Hausbau, landwirtschaftliche Flächen, Wasserwirtschaft usw. und zielt darauf ab, die Rendite der Kunden weiter zu verbessern.

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Schaufelzugkraft: 56 kN

Armschubkraft: 38 kN

Drehgeschwindigkeit 11,5 U/min

Geschwindigkeit vorwärts: 4,4 / 2,4 km/h

Steigfähigkeit 70 Prozent (35 Prozent)

Bodenpressung: 33 kPa

Antrieb:

Motor Isuzu 4 JG3X

Vordere feste Leistung 55 kW / 2000 U/min

Hubraum 2.999 L

Emissionsstandards Land IV

Technischer Weg DPD + EGR

Hydrauliksystem:

Technischer Weg lastabhängiges System

Die Arme und Arme sind:

1650 mm Standardstange

○ 2050 mm verlängerte Stange

● 0,3 m³ Schaufel

○ 0,12 m³ Schmalschaufel (450 mm)

○ 0,25 m³ Standardschaufel (650 mm)

○ 0,25 m³ verstärkter Löffel (680 mm)

○ 0,28 m³ Standardlöffel (720 mm)

○ 0,28 m³ Breiter Löffel (800 mm)

○ 0,32 m³ vergrößerter Löffel (800 mm)

Das Fahrwerksystem und die Struktur:

450 mm Standardkette (Stahl / Gummi)

39 Kettenglieder (eine Seite)

● 5 Achsen pro Seite

● 1 Kettenrad pro Seite

Öl- und Wasserzufuhr:

Kraftstofftank 150 L

Hydrauliktank 120 L

Motoröl 9,5 L

Frostschutzmittel 6,5 L

Endantrieb 2 × 1,2 L

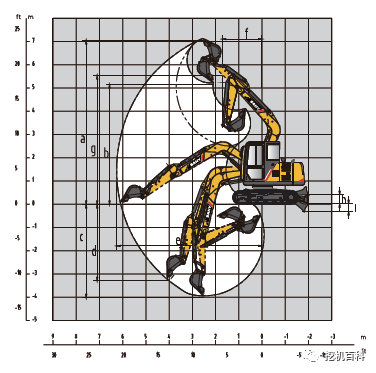

Einsatzbereich:

A. Maximale Ausgrabungshöhe 7015 mm

B. Maximale Abkipp Höhe 5110 mm

C. Maximale Ausgrabungstiefe 4065 mm

D. Maximale vertikale Ausgrabungstiefe 3335 mm

E. Maximaler Ausgrabungs-Radius 6240 mm

F. Minimaler Standradius 1720 mm

G. Maximale Höhe beim minimalen Standradius 5505 mm

H. Maximale Bodenfreiheit 480 mm für Planierraupe

I. Maximale Eintauchtiefe der Planierraupe 417 mm

Neues Upgrade – überlegene Leistung

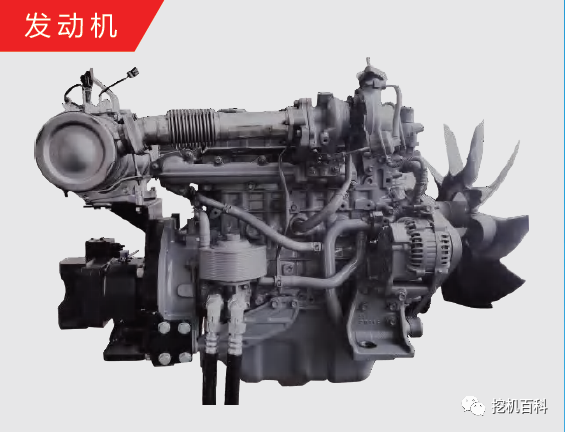

1. Antrieb:

• Ausgestattet mit Isuzu 4JG3X-Motor, konstante Leistung von 55 kW, ausreichender Leistungsüberschuss und hydraulische Leistung bleibt auch auf über 4000 m Höhe erhalten. Mit Hochdruck-Common-Rail-Technologie ist der Kraftstoffverbrauch niedriger.

• Ausgereifte DPF-Nachbehandlung + 8-Stunden-Automatik-Regenerierungs-Steuerstrategie, um sicherzustellen, dass die Partikelansammlung auf einem niedrigen Niveau bleibt, die Anzahl manueller Stillstandsregenerierungen reduziert wird und das Gerät zuverlässig und langlebig arbeitet.

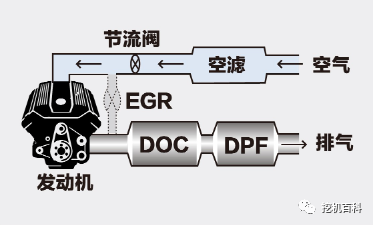

2. DPD + EGR-Technikroute:

• Ein Teil der Abgase wird in das Luftansaugsystem zurückgeführt, dort mit Frischluft vermischt und erneut verbrannt, um die NOX-Bildung zu unterdrücken.

• EGR wurde von rohrförmig auf lamellenförmig aktualisiert, kühlt schneller ab.

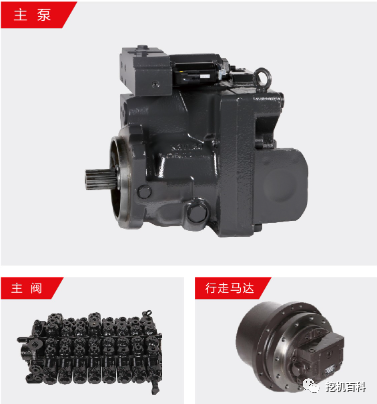

3. Hydrauliksystem:

• Mit lastsensitivem System ist die Betriebseffizienz höher, die Regelungsleistung besser und die Planierleistung überlegen.

• Der Hauptventildurchmesser ist vergrößert worden, der Druckverlust um 15 % reduziert, der Ölkanal des Ventils optimiert, die hydraulische Leistung verringert und die Betriebseffizienz deutlich verbessert.

Optimierung der Strukturkomponenten – Langlebigkeit

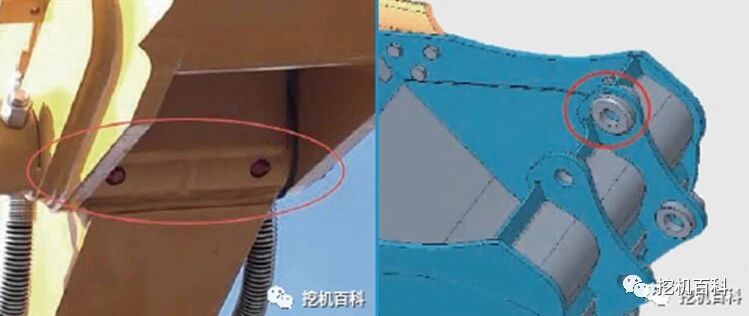

1. Aufwertung von Arm, Stiel und Schaufel:

• Die axiale Länge des beweglichen Armkörpers ist vergrößert worden, die Steifigkeit erhöht und die Zuverlässigkeit gesteigert. Die Position der Fettschmiernippel am Seilzug wurde von der Seite zur Unterseite verlegt, um die Wartung zu erleichtern.

• Die Schaufel ist verbreitert und das Fassungsvermögen auf 0,3 m³ erhöht worden; die Trommelstruktur optimiert und die Lebensdauer verlängert; der Werkstoff der Schaufelohrplatte wurde auf G70 / Q460C aufgewertet, wodurch die Verschleißfestigkeit erheblich verbessert wurde.

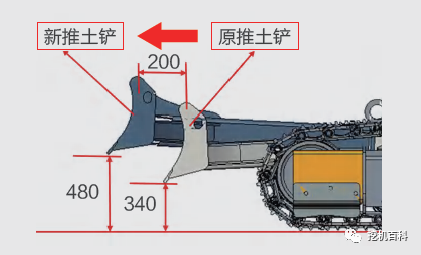

2. Die Planierraupen wurden verstärkt

• Die Schaufel ist verlängert und angehoben worden, die Höhe beträgt nun 480 mm und der Winkel 28,5 °, wodurch Hindernisse beim Laufen beseitigt werden.

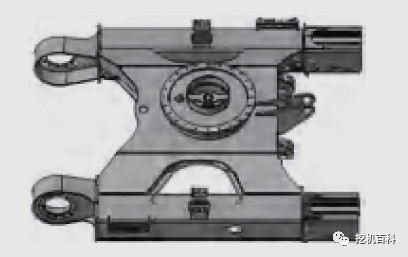

3. Ausstieg vom Fahrwerk zur Verstärkung

• Der verstärkte, integral geschweißte, X-förmige Unterrahmen bietet mehr Vorteile in Bezug auf Sicherheit und Zuverlässigkeit als der H-förmige Rahmen und verlängert die Nutzungsdauer.

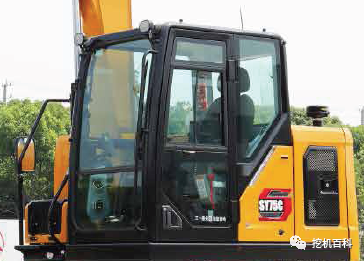

Modernisierung des Fahrerraums – ein neues Erlebnis

1. Verbesserungen der Dichtung:

• Durch ein modulares Durchbruchdesign von Kabelkanälen, eine verbesserte Dichtungstechnik, eine sekundäre Auffüllung ungeschweißter Bereiche usw. wird die Dichtigkeit der Fahrerkabine erheblich verbessert, wodurch das Problem mit Staubbelästigung gelöst wird.

2. Klimaanlagen-Upgrade:

• Fahrzeugtaugliche Lüftungsdüsen werden verwendet, um die Position der Klimaanlagelüftungsschlitze zu optimieren, was ergonomischer ist, und ermöglichen eine temperaturkonstante Steuerung vom Kopf bis Fuß.

Der 3,7-Zoll-Smart-Touchscreen:

4. Innenausstattungs-Upgrade:

• Der Innenraum ist neu gestaltet, wobei die Wasserkanne vor dem rechten Hebel positioniert ist, um den Windkanalraum auf der rechten Seite zu reduzieren. Das Multifunktionspanel, ein Knopf zum Starten der Maschine und der Gashebel sind zu einer Einheit zusammengefasst. Serienmäßige Ausstattung wie Wasserkanne, 12-V-Netzanschluss, USB-Schnittstelle usw. sorgen für mehr Benutzerfreundlichkeit.

5. Optimierung für den Tiefbaubereich:

• Der Balken des vorderen Fensters im Fahrerraum wurde um 117 mm nach unten verlegt, wodurch die Sicht bei tiefer Grabarbeit verbessert wird.

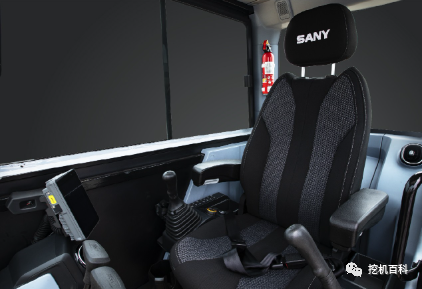

6. Unterstütztes Design durch Analyse der Mensch-Maschine-Interaktion

• Die breiten Seitenstützen im Lendenbereich sind so konstruiert, dass sie die Unterstützung der Taille erhöhen und die Belastung der Wirbelsäule verringern. Dadurch ist das Fahren komfortabler. Rückenlehne, Armablage, Rücken- und Kopfstütze sind in 8 Richtungen verstellbar. Der Komfort ist besser, die Universalität ist hoch.

Funktionelle Anordnung

Motor:

• S-, L-, B-Modus-Steuerung

• 24-V-/3,2-kW-Startermotor

• 30-A-Wechselstrommotor

• Luft-Vorfilter

• Trockendoppelfilter-Luftfilter

• Zylindrischer Schmierölfilter

• Großkraftstofffilter

• Heizung mit Schutzgitter

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Gekoppelte Motoren

• Automatisches Leerlaufsystem

• Öl-Wasser-Trenner

Führerhaus:

• Schallschutz-Stahlkabine

• Verstärkte Lichtglasfenster

• 4 Vibrationsdämpfungselemente aus Silikonöl-Gummi

• Geöffnete Frontverkleidung und linkes Fenster

• Notausgang über die Rückfenster

• Ein stilles Regenwischer mit Reinigungsgerät

• Verstellbarer Sitz mit verstellbaren Armlehnen

• Bildschirmgesteuertes integriertes Radio

• Fußbretter, Fußmatten

• lautsprecher

• Sicherheitsgurt, Feuerlöscher, Rettungshammer

• Wasserbecherhalter, Leselampe

• 12-V-Steckdose, USB-Schnittstelle

• Steuerschnittstange

• Klimaanlage

○ Warnleuchte

Der untere Laufkörper:

• Laufmotorkissen

• Hydraulischer Schnellspannmechanismus

• Kolbengekoppelte Antriebsräder

• Stützräder und Kettenräder

• Verstärkung der Kettenglieder

• 450 mm Dreibalkenspur

• Untere Platten

Alarmsystem:

• Der Öldruck ist zu niedrig

• Der Kraftstoffstand ist zu niedrig

• Die Kühlmitteltemperatur ist zu hoch

• Filterverstopfung

• Ein Motorwagen

• Spannung unter dem Niveau

• Die Spannung ist zu hoch.

Überwachungssteuerungsinstrument:

• 7-Zoll-Touch-Display

• Fehlervorrichtung und Alarmsystem

• Stundenzähler, Kraftstoffanzeige

• Motorkühlflüssigkeitstemperatur

• Autotelefone und Multimedia

• Automatisches Leerlaufsystem

Sonstiges:

• Doppel-Elektroflasche

• Verriegelbare Front- und Heckhaube

• Verriegelbare Tankfüllabdeckung

• Rutschfeste Bänder, Handläufe

• Gehrichtungsmarkierungen am Laufgestell

• LED Arbeitsleuchte

○ Brechhammerleitung, Schnellschaltleitung

○ Einspritzpumpe

○ Hauptstromschalter

○ Gehalarmleuchte

Hydrauliksystem:

• Steuerventil mit primärem Überlaufventil

• Zusätzlicher Ölauslass für das Steuerventil

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schweißnähte

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Vollgeschweißte Kastenarme

• Vollständig geschmiedeter Kastengriff

Obere Drehplattform:

• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Gegengewicht

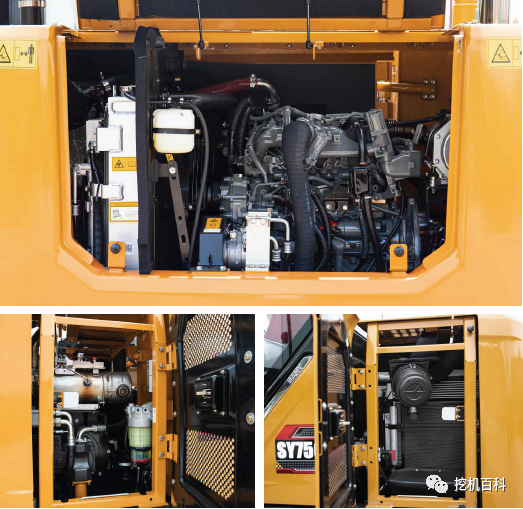

Einfache Wartung
