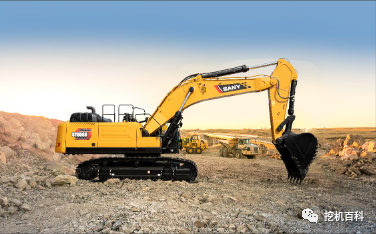

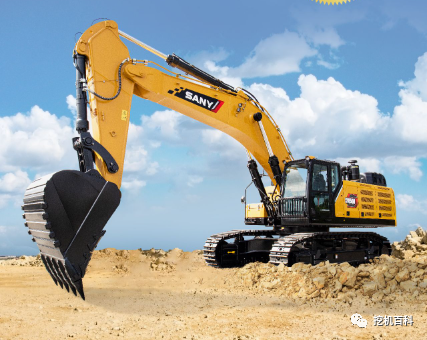

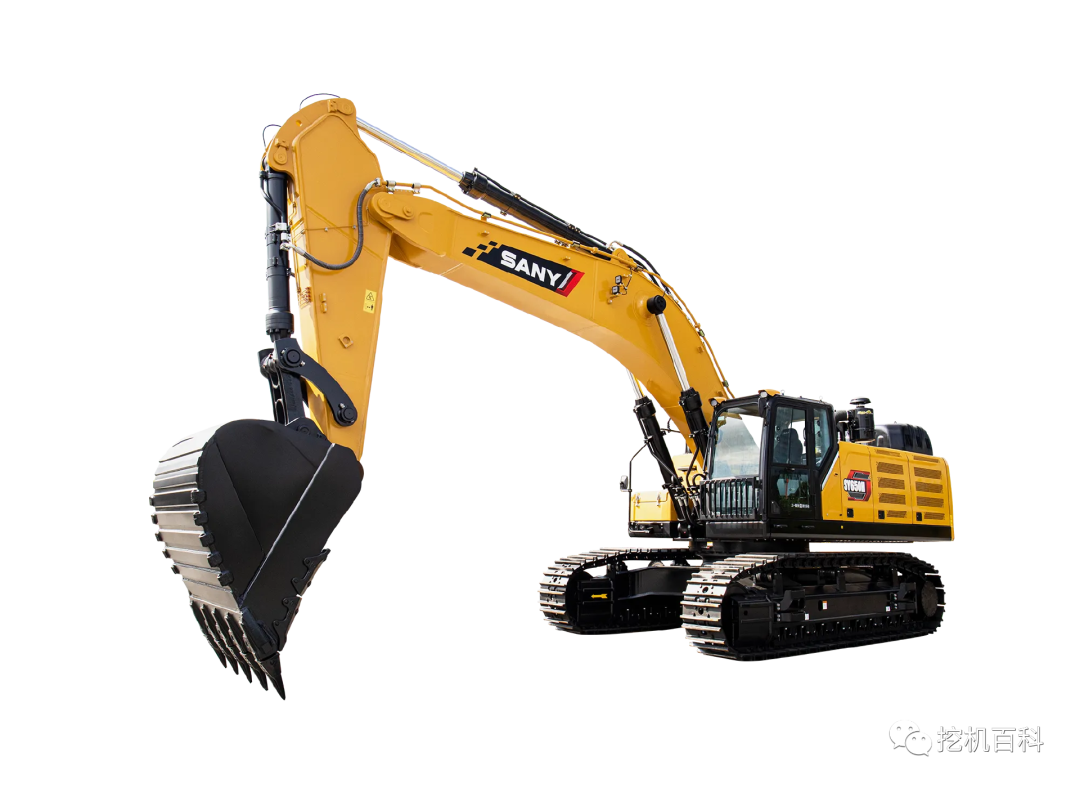

Der extrem große Bagger

SY650H

Zusammenfassung

Knochenbrecher. Unbeugsam.

SY650H ist ein 65-Tonnen-Super-Minenbaggerprodukt von Sany Heavy Industries, das für schwere Beladungsbedingungen in Minen konzipiert ist. Seine Kraft, Koordination und Laufruhe haben den „Top-50-Marktrendite-Preis“ der chinesischen Baumaschinenindustrie gewonnen.

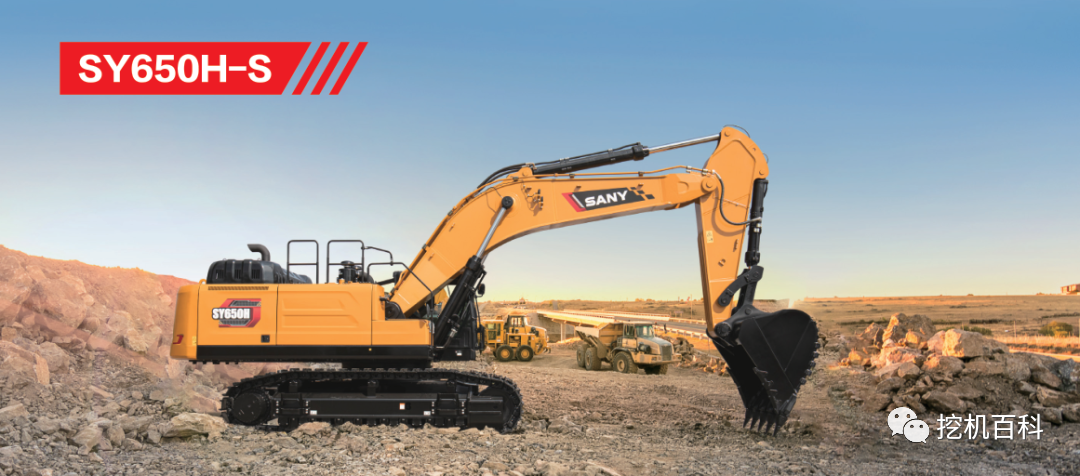

Der neue SY650H-S wurde rundum mit „neuer Leistung“, „neuem Design“ und „neuer Technologie“ vollständig aufgewertet, ist langlebig und einfach zu bedienen, erfüllt alle Betriebsanforderungen und bietet Kunden eine höhere Rendite.

Haupttechnische Spezifikationen:

Leistung: 350 kW

Maschinengewicht: 65000 kg

Ladekapazität: 3,8 (3,0 ~ 4,5) m³



Konfigurationsparameter

Standard: ● Option: x Wird vervollständigt: /



1. Leistungsparameter:

kraft	Zugkraft	477	kN·m
	Eintauchkraft der Schaufel – ISO	345	kN
	Stoßstangen-Eintauchkraft der Schaufel – ISO	293	kN
	Drehmoment	/	kN·m
geschwindigkeit	Rückwärtsgeschwindigkeit	7.3	u/min
	Fahren mit hoher Geschwindigkeit	4.6	km/h
	Verringern Sie die Geschwindigkeit beim Fahren	3.1	km/h
geräuschentwicklung	Schalldruck am Bediener (ISO 6396: 2008)	/	db (A)
	Durchschnittlicher äußerer Schalldruck (ISO 6395: 2008)	/	db (A)
Andere	Steigfähigkeit	35	grad
	Boden ist höher als der Druck	105	kPa

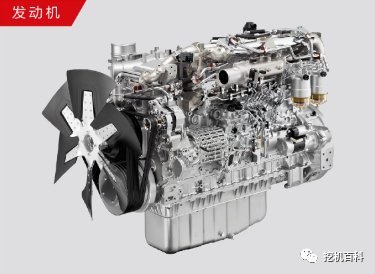

2. Antriebsstrang:

Motor Modell	ISUZU 6WG1
nennleistung	350/1800	kW/U/min
Maximaldrehmoment	2050/1300	Nm/rpm
fördermenge	15.681	L
Emissionsstufe	Land 4

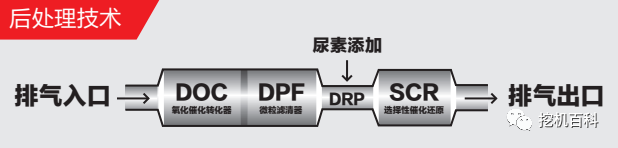

Emissionstechnologie-Wege	DOC+DPF+SCR



3. Hydrauliksystem:

Die technische Route	Vollständige elektrische Steuerung

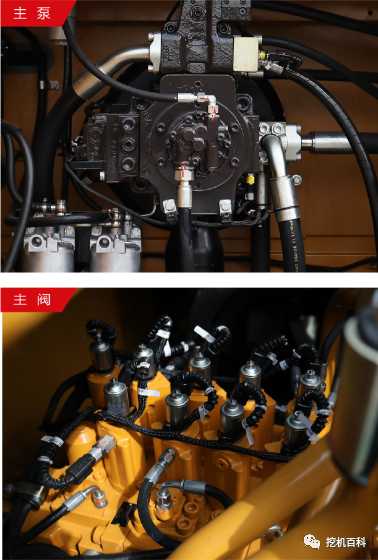

Hauptpumpenmarke / Modell	Kawasaki
Fördermenge der Hauptpumpe	/	cC
Marke / Modell des Hauptventils	Kawasaki
Marken / Modelle der Rückwärtsmotoren und Getriebe	/
Marken / Modelle der Fahrwerksmotoren und Getriebe	KYB



4. Funktionierendes Gerät:

Bewegen Sie Ihre Arme	7000	mm
Kampfclubs	3000	mm
Der Schaufelkämpfer sieht aus	3.8	m³



5. Das Fahrwerksystem:

Gewicht des Gewichts	11000	kg
Anzahl der Laufkatzen – eine Seite	52	abschnitt
Anzahl der Zahnkränze – eine Seite	3	individuell
Anzahl der Stützrollen – eine Seite	9	individuell
Trittbrettbreite	600	mm



6. Menge hinzugefügtes Öl und Wasser:

Kraftstofftank	827	L
Hydrauliksystem	/	L
Hydrauliktank	640	L
Motoröl	37~52	L
Kühlsystem	70	L
Bremsöl für Laufwerk	2x15	L
Getriebeöl für Rückwärtsgang	2x10,5	L

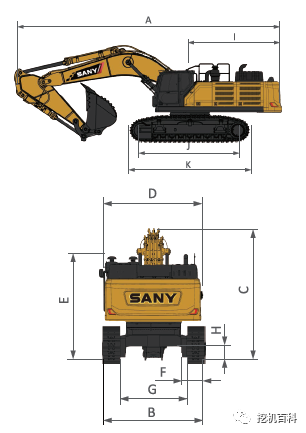

7. Formfaktor:

A	Gesamtlänge (im Transportzustand)	12760	mm
B	Gesamte Breite	3500	mm
C	Gesamthöhe (im Transportzustand)	4530	mm
D	Obere Breite	3400	mm
E	Gesamthöhe (oberster Punkt der Kabine)	3470	mm
K	Standardbreite der Gleisplatte	600	mm
G	drahtstärke	2890	mm
H	Mindestabstand zum Boden	615	mm
I	Schwenkradius hinten	4170	mm
J	Streckenanbaulänge	4600	mm
K	Gleislänge	5720	mm

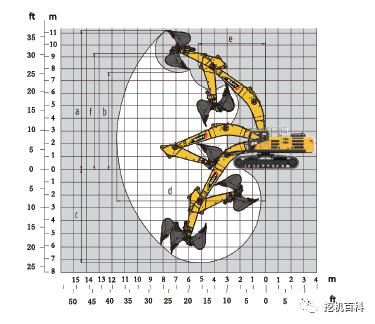

8. Betriebsumfang:

a.	Maximale Ausgrabehöhe	11350	mm
b.	Maximale Abhebehöhe	7770	mm
c.	Maximale Ausgrabungstiefe	4700	mm
d.	Maximaler Ausgrabungsradius	11800	mm
e.	Minimaler Schwenkradius	5260	mm
f.	Maximale Höhe beim minimalen Schwenkradius	9590	mm

Funktionsausstattung

Standard: ● Option: ○



Motor:

• Hochleistungsmotor

• Dynamische Abstimmungsmodussteuerung

• kühler

• 24V / 7,0-kW-Startermotor

• 60-A-Wechselstrommotor

• Ölbad-Luftfilter

• Schmierölfilter

• Kraftstofffilter der Stufe 3

• Kühler für Kraftstoff

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Automatisches Leerlaufsystem

• Harnstoffbehälter mit hoher Kapazität

• SCR-Nachbehandlung

• Harnstoffpumpe



Führerhaus:

• Fahrzeugtaugliches Cockpit

• Verstärkte Lichtglasfenster

• Silikonkautschuk-Dämpfer

• Oberes, vorderes Fenster und linkes Fenster (öffnbar)

• Notausgang über die Rückfenster

• Scheibenwischer (mit Reinigungsvorrichtung)

• Multifunktionale mechanische Levitation-Sitz

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Dokumententaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Notfall-Stoppschalter

• Vorderes Schutznetz

• ○ Netz zum Schutz vor Herabfallen von oben



Der untere Laufkörper:

• Verstärkte Laufmotor-Schutzplatte

• Verstärkter Aufhängungsrahmen

• Laufflächen-Spannvorrichtung

• antriebsrad

• Kettenheber und schwere Heberäder

• Verstärkte Kettenlaufrollen (mit Wellendichtung)

• 600 mm zweirillige Lauffläche

• Verstärkte zweilagige Seitenpedale

• Schutzabdeckplatte



Hydrauliksystem:

• Steuerventil (mit Hauptüberlaufventil)

• Ersatzölanschluss für Steuerventil

• Ölzufuhrfilter

• Öl-Leckfilter

• Rücklaufölfilter

• Vorfilter

• Hydraulische Druckstoß-Entlastungsblindleitung

• Unabhängige Ölverschmutzung



Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Auswurfstange

• Dichtungsringe für Staubabdichtung (Lötanordnung für Schleppnetz)

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

• Geschmiedete Armgabel

• Schiefe Zapfenzähne / scharfe Zapfenzähne



Obere Drehplattform:

• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

• Rückansichtskamera

• ○ Kabinenwarnleuchte

Warnleuchten:

• Reglertyp

• Der Pumpendruck ist abnormal

• Abnormale Vorabdruck für jede Aktion

• Die Versorgungsspannung ist abnormal

• Die Hydrauliköltemperatur ist abnormal

• Unzureichender Öldruck, Überhitzung der Motorflüssigkeit

• Der Beschleunigungsknopf ist ausgefallen

• Unzureichende Kraftstoffmenge.

• DPD-Anomalie

• SCR-Anomalie

Überwachungssteuerungsinstrument:

• Standard-GPS

• Touchfarb-Display 10,4 Zoll

• Das Iveco-System

• Stundenmesser, Kraftstoffstandsanzeige des Tanks

• Kühlmitteltemperaturanzeige

• Öldruckmessgerät

• Intelligente Safes

Sonstiges:

• Hochkapazitäre Batterien

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Rutschfeste Pedale, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

• Elektrischer Diesel-Pumpen



Ein neuer Look

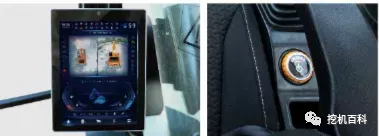

1. - Ich bin nicht schlau. :

• Ausgestattet mit 10,4-Zoll-Intelligent-Display, integrierter Klimaanlage, Radio, Bluetooth, GPS und weiteren Funktionen, serienmäßig mit einem Knopf zum Starten der Maschine, unterstützt Fehlererkennung und Alarm, intelligente Fehlerbehebung und Diagnose, eine neue Taste für Einlade-Funktion, sicherer und intelligenter.

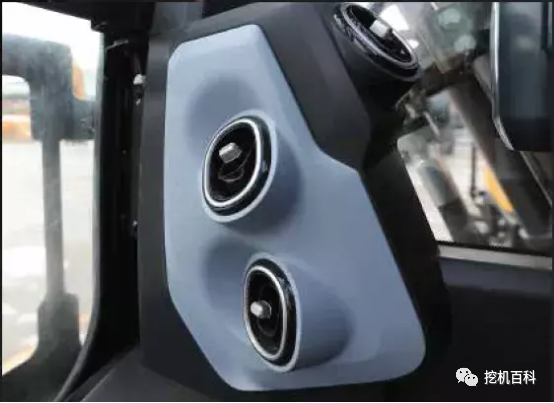

2. Klimaanlagen-Upgrade:

• Der neue Klimakanal optimiert die Position der Luftauslässe, die Kühlleistung ist 10 % höher als beim Vorgängermodell, das Kondensatorvolumen ist um 30 % größer als beim vorherigen Modell. Die Klimaanlage kann direkt im Fahrzeug gereinigt werden und ist wartungsfreundlich.



3. C12 Fahrerraum:

• Der neu aufgewertete Fahrerraum wurde entsprechend den fünf Merkmalen „intelligente Vernetzung, intelligente Interaktion, intelligente Konstruktion, intelligentes Fahren und intelligente Wartung“ entwickelt, um Unterhaltung, Interaktion und Technologie zu verbessern.

• Die Größe des Fahrerhauses ist 25 mm breiter als bei der Vorgängergeneration, der Raum ist größer. Die Frontscheibe ist 10 Prozent breiter als bei der Vorgängergeneration, die Glasfläche des Fahrzeugs ist um 10 Prozent größer, die Sicht ist weiter.



4. Innenausstattungs-Upgrade:

• Ein neu aufgewerteter Innenraum mit einer vier Sitze umfassenden Armlehne, Becherhalter, Kühlschrank, 24-V-Steckdose, USB-Schnittstelle usw. führt statische und dynamische Komfortstandards für Automobile ein sowie eine neu entwickelte „12-Stunden-ohne-Ermüdung“-Großdämpfungs-Federung und vibrationsdämpfende Sitze.

5. Dichtungs-Upgraden:

• Die Dichtungsstruktur des Fahrersitzes wurde optimiert und verbessert, wodurch Leckagen und die Innentemperatur deutlich reduziert werden. Dadurch wird das Problem der Vergilbung im Fahrerraum unter extremen Betriebsbedingungen effektiv gelöst, und der thermische Komfort steigt um 10 % gegenüber der vorherigen Generation.



6. Sicherheit und Zuverlässigkeit:

• Führerhäuser mit Skelettverstärkung weisen eine um 30 % höhere Sicherheitsleistung als herkömmliche Führerhäuser auf.

• Ausgestattet mit Notausschalter, rutschfestem Überzug, steinschlaggeschützter Seitentür usw., um die Sicherheit bei Ausrüstungsbergbauoperationen weiter zu erhöhen.



neue Technik

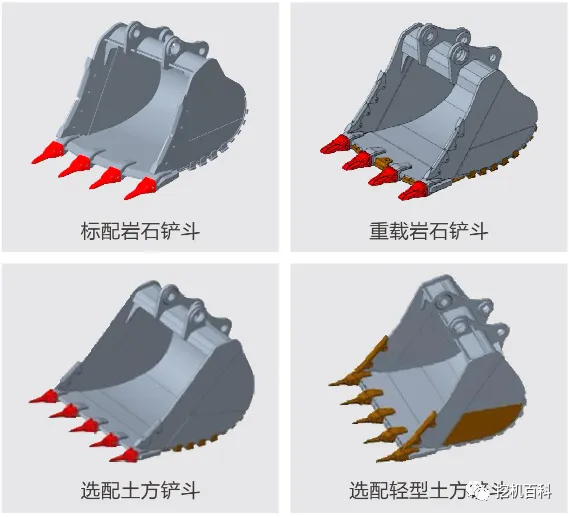

1. Schaufel-Upgrade:

• Serienmäßiger 3,8-m³-Löffel, geeignet für raue Einsatzbedingungen im Bergbau, konfigurierbar mit 4 verschiedenen Löffeltypen, erfüllt den Anspruch „ein Löffel pro Einsatzfall“, verbessert die Bauleistung und bewältigt mühelos vielfältige komplexe Arbeitsbedingungen.



2. Voll elektrisches Steuersystem:

• Vollständig elektronisch gesteuerte ACE-P-Technologie, verbessert die Betriebsanpassungsfähigkeit, erhöht die Betriebskoordination, präzise und weiche Steuerung, einfach und sanft im Handling. Doppelter Mikrocomputer-Regler, hochpräzise Steuerung, schnelle Reaktion und geringe Auswirkungen bei feinen Bewegungssteuerungen.

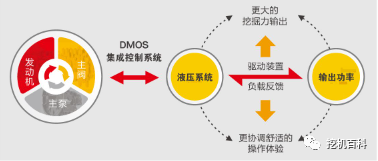

3. Dynamisch optimiertes intelligentes Steuersystem:

• Verwendung des „Positivfluss“-Systems und des von Sany selbst entwickelten integrierten dynamischen Abstimmungs-Intelligenzsteuersystems „DOMCS“ für Motor-Pumpe-Ventil, wodurch jeder Arbeitsschritt und jede Betriebsart im optimalen Kraftstoffverbrauchsbereich des Motors arbeitet und somit besonders effizient und verbrauchsarm ist.

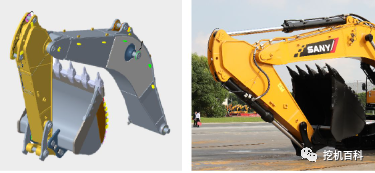

4. Verstärkung der strukturellen Bauteile der Arbeitsgeräte:

• Komplette Anwendung der 20.000-Stunden-Arbeitsgeräte-Technik, Einsatz von hochfestem Stahl + hochfester Schmiedestahl + verschleißfestem Stahlblech, gegossener integraler Pleuel, dreiteiliger Kastenbau, Abschnitt verbreitert, Kastenquerschnitt vergrößert, Biegequerschnittsfaktor um 20 % erhöht, hohe Zuverlässigkeit, lange Lebensdauer.



5. Ausstiegserleichterung verstärkt:

• Übernimmt einen importierten KYB-Fahrmotor, um ein starkes Antriebsmoment bereitzustellen;

• Verstärkte zweibahnige verschleißfeste Laufrolle, schwere Stützrollen, vollständig geschützte Laufflächen und integriert geschweißte Fahrzeuge gewährleisten die Festigkeit der Laufanlage in rauen Umgebungen.



Wartung & Service

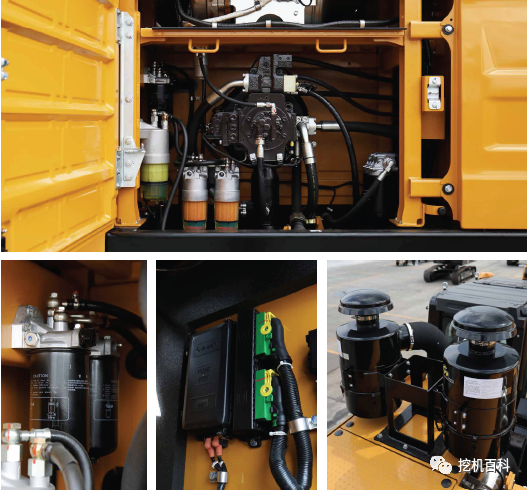

• Als Reaktion auf die harten Arbeitsbedingungen im Bergbau wurde das wartungsfreundliche Design für den Service- und Austauschbetrieb verstärkt, „großer Raum, einfach zu handhaben“, und der Arbeitsraum für verschiedene Wartungs-, Reparatur- und Austauscharbeiten hat sich um 20–30 % vergrößert, was einen sorgenfreien Betrieb sowie eine einfachere und unkompliziertere Geräteverwaltung ermöglicht.

• Das doppelte Vorfilt-Luftfiltersystem verringert den Einlasswiderstand, verbessert die Wartungsintervalle, weist geringe Wartungskosten auf und ist an Arbeitsbedingungen mit hohem Staubgehalt angepasst.

• Intelligente und bequeme Sicherheitskästen sind hochintegriert, kompakt, einfach zu verdrahten und sicher.
