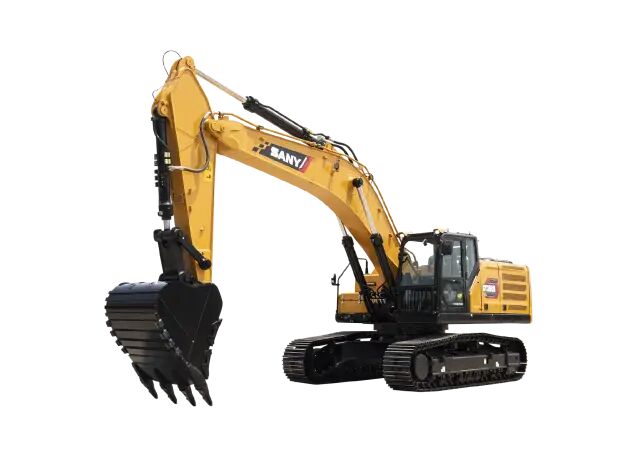

SANY SY365H Klassische Weiterentwicklung, völlig neues Upgrade

Zusammenfassung

Neue Leistung, neues Design, neue Technologie

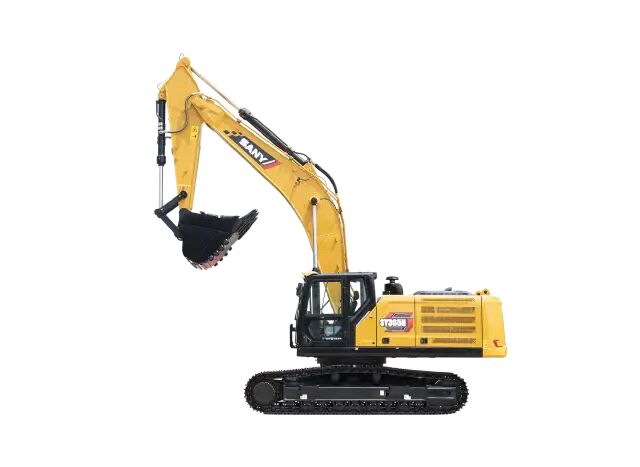

SY365H ist ein 30-40-Tonnen-Super-Minierbaggerprodukt von Sany Heavy Industries. Seine Leistung ist hervorragend, seine Kraft ist unbegrenzt und seine Qualität exzellent. Er hat den „Top-50-Marktleistungspreis“ der chinesischen Baumaschinenindustrie gewonnen. Eine neue Generation des SY365H-S National-Stufe-4-Geräts wurde um die Themen „neue Leistung“, „neue Technologie“ und „neues Aussehen“ umfassend verbessert, verbraucht weniger Kraftstoff, ist mit mehreren intelligenten Technologien ausgestattet und weist eine deutlich verbesserte Maschinenleistung auf.

Konfigurationsparameter

Standard: ● Option: ○ Referenzgröße: *

Leistung:

Gehschwerkraft 320 kN

Eimerzugkraft 235 kN

Stielaushebekraft 210 kN

Geschwindigkeit:

Drehgeschwindigkeit 9,2 U/min

Fahrgeschwindigkeit 5,5 / 3,5 km/h

Antrieb:

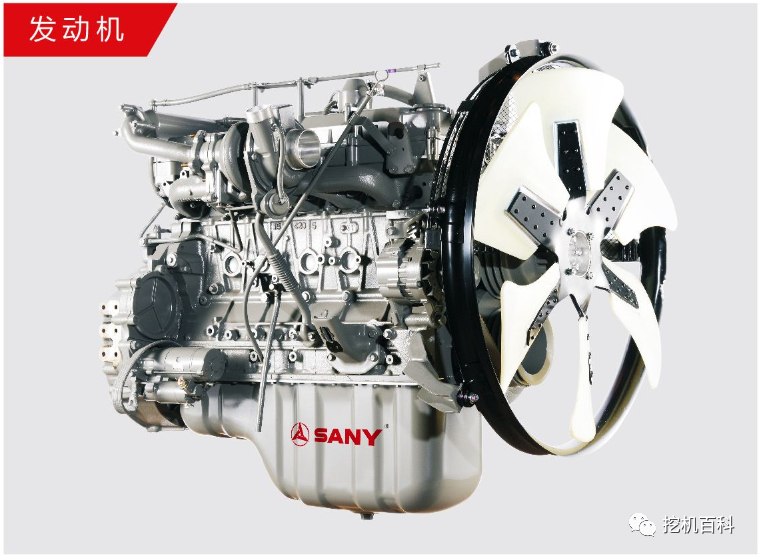

Motormodell Isuzu 6HK1

Abgasweg DPD + EGR (ohne Harnstoff)

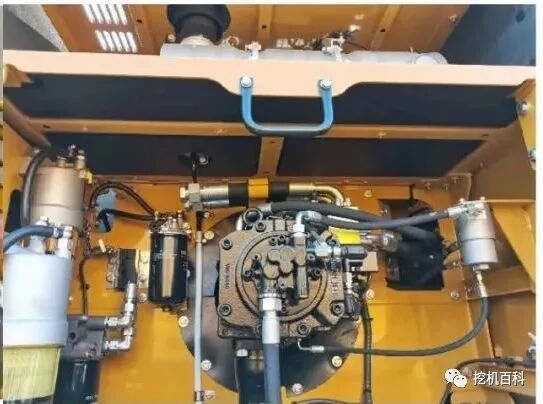

Hydrauliksystem:

Technologieweg Elektrische Steuerung mit positivem Durchfluss

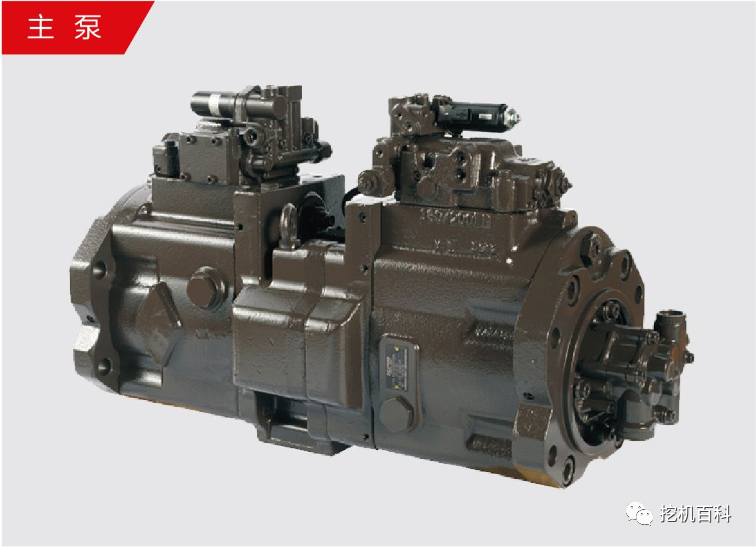

Hauptpumpenverdrängung 180 cm³

Die Arme und Arme sind:

6500 mm Ausleger

●2800 mm Schaufelarm

1,9 m³ Schaufel (Klingenstärke * 60 mm)

Das Fahrwerksystem und die Struktur:

● 6800 kg Gegengewicht

600 mm Doppelzahnkette

• 9 Achsen auf jeder Seite

• 2 Kettenräder auf jeder Seite

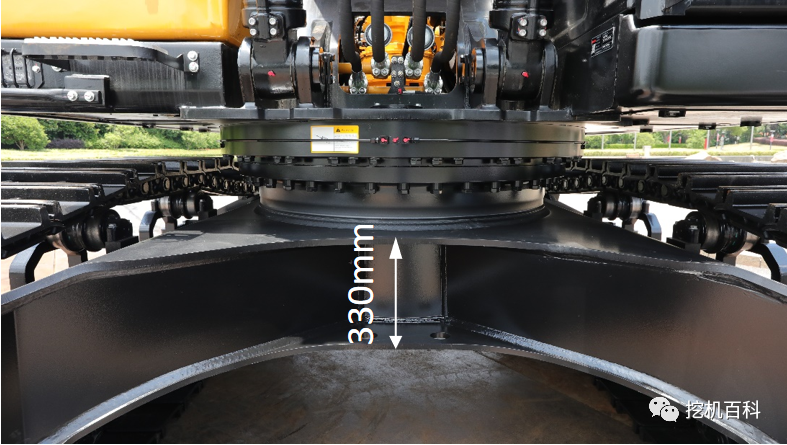

* X-förmiger Rahmendurchmesser erhöht auf 330 mm

Öl- und Wasserzufuhr:

Kraftstofftank 620 L

Motoröl 41 L

Wärmetauscher 28 L

Achsantrieb 2 × 8,5 L

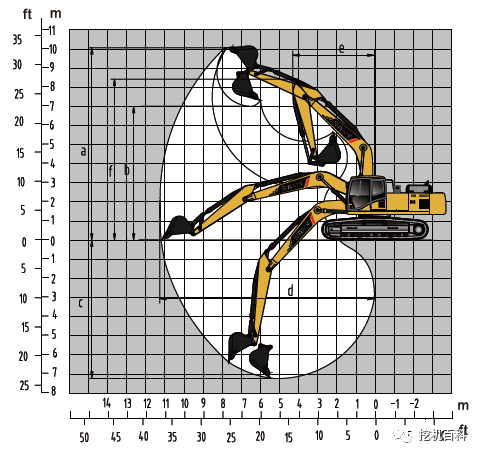

Einsatzbereich:

A. Maximale Ausgrabungshöhe 9985 mm

B. Maximale Entladehöhe 6905 mm

C. Maximale Ausgrabungstiefe 7025 mm

D. Maximale Ausgrabungstiefe für senkrechte Wände 5125 mm

E. Maximale Ausgrabungsdistanz 10875 mm

F. Minimaler Radius der Trägheit 4365 mm

G. Maximale Höhe bei minimalem Trägheitsradius 8930 mm

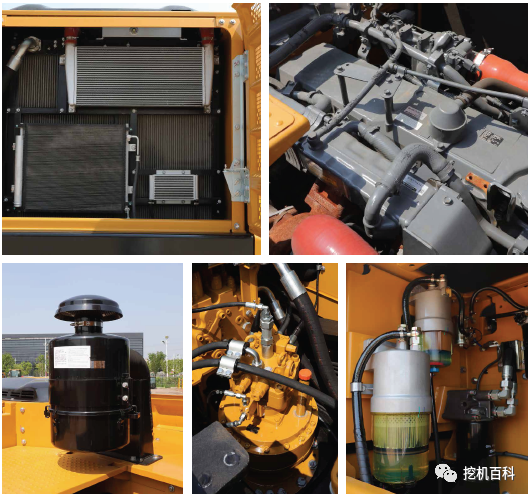

Funktionelle Anordnung

Motor:

• Gekoppelte Motoren

• Dynamische Abstimmungsmodussteuerung

• Kühlkörper (mit vollständigem Schutzgitter)

• 24-V-/-5,0-kW-Startermotor

• 50-A-Wechselstrommotor

• Ölbad-Luftfilter

• Trockendoppelfilter-Luftfilter

• Schmierölfilter

• Kraftstofffilter der Stufe 3

• Ölkühlgerät

• Heizungs-Nachfüllbehälter

• Lüfterverkleidung

• Automatisches Leerlaufsystem

Führerhaus:

• Ultraschallgedämmter Fahrerhausrahmen

• Verstärkte Lichtglasfenster

• Silikonkautschuk-Dämpfer

• Öffnungsfähiges Dach, vordere Abschirmung mit Fenster und linkes Fenster

• Notausgang über die Rückfenster

• Scheibenwischer (mit Reinigungsvorrichtung)

• Mehrere verstellbare Sitze

• Fußbretter, Fußmatten

• Lautsprecher, Rückspiegel

• Sicherheitsgurte, Feuerlöscher

• Getränkehalter, Laternen

• Notausstiegshammer

• Ablageboxen, Nutztaschen

• Steuerschnittstange

• Vollautomatische Klimaanlage

• Notfall-Stoppschalter

• Vorderes Schutznetz

○ Fallschutzvorrichtung

Der untere Laufkörper:

• Laufmotorkissen

• H-förmiger Spurführungsmechanismus

• Leistungsverriegelungseinrichtungen

• Kolbengekoppelte Antriebsräder

• Kettenheber und schwere Heberäder

• Verstärkte Kettenbahnen mit Wellendichtung

• 600 mm Spurbreite

• Verstärkte Seitenpedale

• Untere Platten

Hydrauliksystem:

• Wählen Sie einen Schalter für den Arbeitsmodus

• Steuerventil mit primärem Überlaufventil

• Zusätzlicher Ölauslass für das Steuerventil

• Ölzufuhrfilter

• Rücklaufölfilter

• Vorfilter

• Hydraulische Druckstoß-Entlastungsblindleitung

Vordere Arbeitseinrichtungen:

• Französischer Vertrieb

• Schweißnähte

• Integriertes Schmiersystem

• Alle Schaufeln sind mit Dichtungsringen gegen Staub verlötet

• Verstärkung der vollgeschmiedeten Kastenarme

• Verstärkung der vollgeschmiedeten Kastenstreben

• Anfahrschutz

Obere Drehplattform:

• Füllstandssensor für Kraftstoff

• Hydrauliköl-Füllstandsanzeige

• werkzeugkasten

• Rückwärts-Parkbremse

• Rückspiegel (rechts)

○ RÜCKSEITIGE ANSICHT Kamera

○ Warnleuchte im Fahrerraum

Überwachungssteuerungsinstrument:

• Standard-GPS

• Farbdisplay mit 10-Zoll-Bildschirm

• Das Iveco-System

• Stundenmesser, Kraftstoffstandsanzeige des Tanks

• Kühlmitteltemperaturanzeige

• Öldruckmessgerät

Fehler zeigt eine Warnung an:

• Reglertyp

• Der Pumpendruck ist abnormal

• Abnormale Vorabdruck für jede Aktion

• Die Versorgungsspannung ist abnormal

• Die Hydrauliköltemperatur ist abnormal

• Unzureichender Öldruck, Überhitzung der Motorflüssigkeit

• Der Beschleunigungsknopf ist ausgefallen

• Unzureichende Kraftstoffmenge.

Sonstiges:

• Hochkapazitäts-Elektroflasche

• Verriegelbare Deckenabdeckung

• Verriegelbare Tankfüllabdeckung

• Rutschfeste Pedale, Handläufe und Gehwege

• Gehrichtungsmarkierungen am Laufgestell

• Manuelle Butterspritze

• Elektrischer Diesel-Pumpen

Ein neuer Look

1. Intelligent:

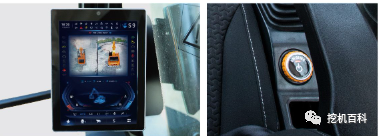

• Ausgestattet mit einem 10-Zoll-intelligenten Display, integrierter Klimaanlage, Radio, Bluetooth, GPS und weiteren Funktionen, serienmäßig mit einem Knopf zum Maschinenstart, unterstützt Fehlererkennung und -alarm, intelligente Fehlersuche und Diagnose sowie die neue Einladefunktion per Knopfdruck – sicherer und intelligenter.

2. Zuverlässige Leistung unter schwierigen Bedingungen:

• Der neu aufgewertete Fahrerraum wurde entsprechend den fünf Merkmalen „intelligente Vernetzung, intelligente Interaktion, intelligente Konstruktion, intelligentes Fahren und intelligente Wartung“ entwickelt, um Unterhaltung, Interaktion und Technologie zu verbessern. Die Fahrerkabine ist 25 mm breiter als die der vorherigen Generation, die Bedienelemente sind größer. Die Frontscheibe ist 10 Prozent breiter als bei der vorherigen Generation, die Glasfläche des Fahrzeugs ist um 10 Prozent größer, die Sicht ist weiträumiger.

3. Dichtungs-Upgrade:

4. Klimaanlagen-Upgrade:

• Angetrieben durch ein neues Klimasystem wurde der Luftkanal der Klimaanlage optimiert, die Kühlleistung ist stärker und die Luftmengenverteilung erfolgt nun besser. Die Verdampfer der Klimaanlage ermöglichen die Reinigung und Wartung im Innenraum, wodurch die Reinigung vereinfacht wird.

5. Innenausstattung: Upgrade

• Eine neu aufgewertete Innenausstattung mit abnehmbarem Vier-Sitzer-Armlehne, Becherhalter, Kühlschrank, 24-V-Steckdose, USB-Anschluss usw., eingeführt nach statischen und dynamischen Komfortstandards des Fahrzeugs sowie einem neu entwickelten Sitz mit großer Dämpfung und Stoßdämpfer für „12 Stunden ohne Ermüdung“.

neue Technik

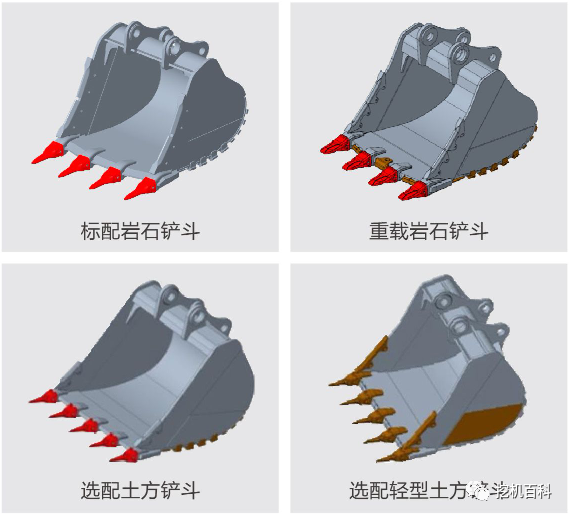

1. Schaufel-Upgrade:

• Die Eimerzähne wurden auf scharfe 4-Zahn-Eimerzähne verbessert, und die vordere Schneidplatte wurde auf 60 mm verstärkt. Optimierung der Arbeitsbahn und der Stützen des Geräts, Verringerung der Belastung und des Widerstands während des Ausgrabens, Steigerung der Betriebseffizienz und Verdopplung der Lebensdauer der Stützen.


• Vier Arten von serialisierten Schaufeln können konfiguriert werden, um jeweils eine individuelle Situation optimal zu bewältigen, die Bauleistung zu steigern und komplexen Einsatzbedingungen mühelos gerecht zu werden.

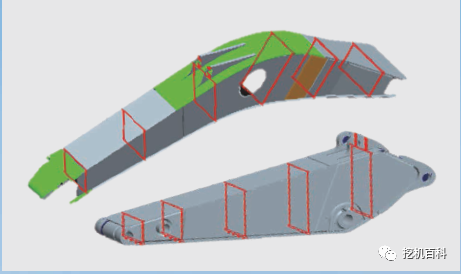

2. Bewaffnete Kampfverbesserung

• Die 20.000-Stunden-Arbeitseinheit-Technologie wird vollständig eingesetzt, um hohe Zuverlässigkeit und längere Lebensdauer der Arbeitseinheit sicherzustellen.

• Die Biegestange wurde verbreitert, der Querschnittskoeffizient um mehr als 105 erhöht und die Lebensdauer verlängert. Optimierung des Schweißverfahrens, einseitiges und doppelseitiges Schweißen, Reparatur und Aufschmelzung der Schweißnahtspitze mittels TIG-Schweißen. Verstärkung lokaler hochbelasteter Bereiche, die durchschnittliche Spannung sank um mehr als 10 %, und die Lebensdauer stieg um über 12.000 Stunden.

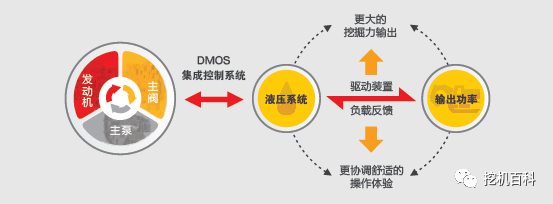

3. Integriertes Steuerungssystem

• Einsatz eines Positivstromsystems und des von SANY selbst entwickelten intelligenten integrierten dynamischen Optimierungs-Steuerungssystems „DMOS“ für Motor-Pumpe-Ventil, um eine Effizienz von 40 Tonnen und einen Kraftstoffverbrauch von 30 Tonnen zu erreichen.

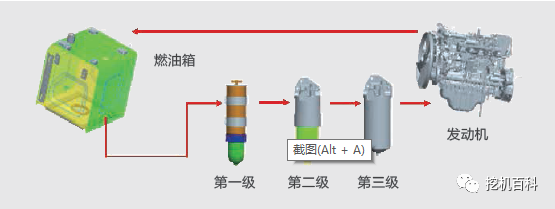

4. Kraftstofffiltersystem

• Einsatz eines dreistufigen Filtersystems mit großer Kapazität zur Verarbeitung verschiedener Kraftstoffqualitäten, überragendes Filtersystem, Umlaufkapazität von über 600 L, entspricht den Anforderungen eines 60-T-Baggers

5. Heizsystem

• Die Wasser-Wärmeabgabeleistung ist um 10 % erhöht, die Öl-Wärmeabgaberate um 5 % gesteigert, die Anlage arbeitet stets bei optimaler Temperatur, wodurch die Lebensdauer verlängert wird.

• Einsatz eines neuen 850-Lüfters der Generation für geringe Geräuschentwicklung und Energieeinsparung.

• EVI-Datenüberwachung: Die Betriebstemperatur der Gesamtanlage ist normal, Überhitzung wird effektiv vermieden.

Einfache Wartung
