SANY SY16C Klassische Erbe, völlig neues Upgrade

Zusammenfassung

Flexibel, effizient und vielseitig

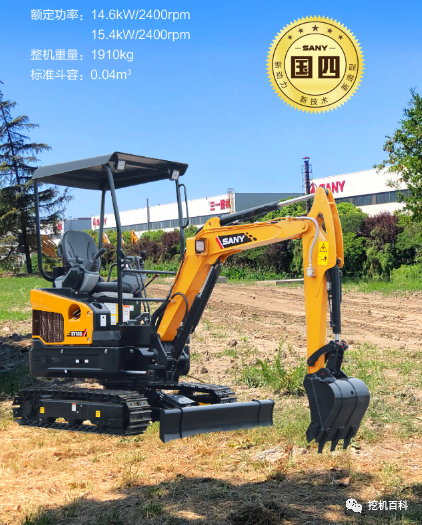

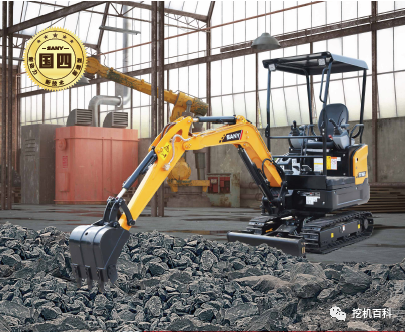

SY16C ist ein Mini-Baggerprodukt der Klasse 1-2 T, das von Sany Heavy Machinery entwickelt wurde. Es hat den „Baumaschinen-Anwender Zufriedenheitspreis“ gewonnen.

SY16C wurde in Bezug auf „neue Leistung“, „neues Design“ und „neue Technologie“ verbessert. Es ist schneller und effizienter. Die detaillierte Konstruktion ist durchdacht, und eine Vielzahl von Anbaugeräten und Konfigurationen ist verfügbar, was ihn zu einem vielseitigen Mini-Bagger macht.

Haupttechnische Spezifikationen:

Konfigurationsparameter

Standard: ● Option: ○ Referenz: *

Eimerstichkraft 16,6 kN

Auslegerzugkraft: 10 kN

Drehgeschwindigkeit 10 U/min

Geschwindigkeit zu Fuß 4,0 / 2,7 km / h

Steigfähigkeit 58 Prozent

Boden spezifische Spannung 29,1 kPa

Antrieb:

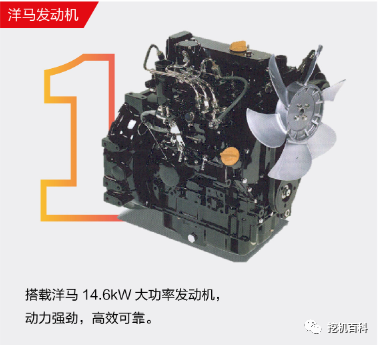

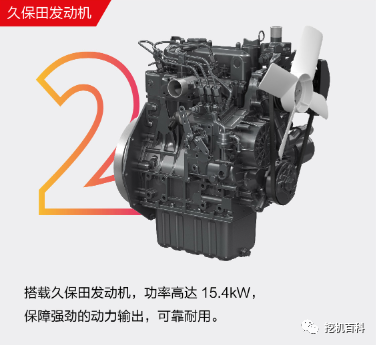

Motor Yanmar 3 TNV80F / Kubota D1105

Frontale Festleistung 14,6 kW / 2400 min⁻¹ / 15,4 kW / 2200 min⁻¹

Hubraum 1,267 L (Yanmar) / 1,123 L (Kubota)

Emissionsstandards Land IV

Hydrauliksystem:

Technischer Weg lastempfindliches Durchflussverteilungssystem

Arbeitsgerät:

●0,04 m³ Schaufel

Das Fahrwerksystem und die Struktur:

230 mm Spur (Stahl / Gummi)

• 3 Achsen pro Seite

• 2 Kettenräder auf jeder Seite

Öl- und Wasserzufuhr:

Kraftstofftank 23 / 20 L

Hydrauliktank 21 L

Motoröl 3,4 / 3,5 ~ 4,5 L

Frostschutzmittel 4,5 L

Achsantrieb 2 × 0,33 L

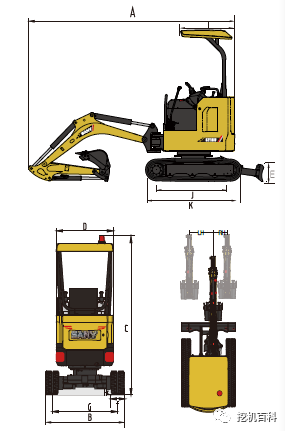

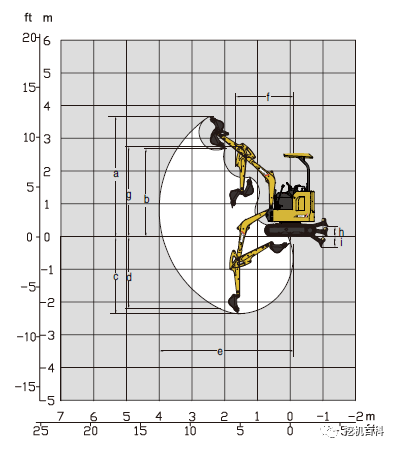

Einsatzbereich:

A. Maximale Ausgrabungshöhe 3665 mm

B. Maximale Entladehöhe 2635 mm

C. Maximale Ausgrabungstiefe 2360 mm

D. Maximale vertikale Ausgrabungstiefe mit Arm 2215 mm

E. Maximaler Ausgrabungsradius 4000 mm

F. Mindestträgheitsradius 1655 mm

G. Maximale Höhe beim Mindestradius des Trägheitsmoments 2745 mm

H. Maximale Bodenfreiheit beim Heben des Bulldogschirms 310 mm

I. Maximale Absenkungstiefe des Bulldogschirms 320 mm

Rh / lh. Maximale Schaufelversetzung 350 / 595 mm

Neues Upgrade – überlegene Leistung

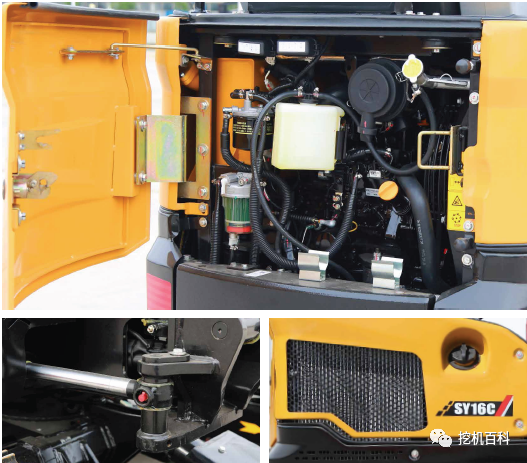

1. Antrieb:

• Der SY16C kann zwei Arten von Antriebslösungen bereitstellen, beide erfüllen die nationale Abgasnorm Stufe 4, leistungsstark, zuverlässig und langlebig, um die unterschiedlichen Leistungsanforderungen der Kunden zu erfüllen.

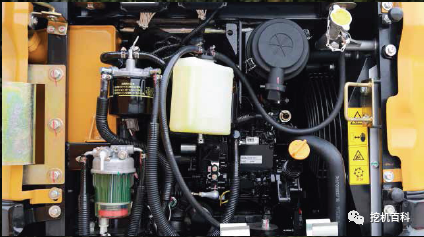

• Mit einem hochpräzisen Öl-Wasser-Separator mit Filter kann Wasser abgetrennt werden, während Verunreinigungen im Kraftstoff effektiv gefiltert werden, was mehrfachen Motorschutz bietet und die Lebensdauer des Motors verlängert.

2. Hydrauliksystem:

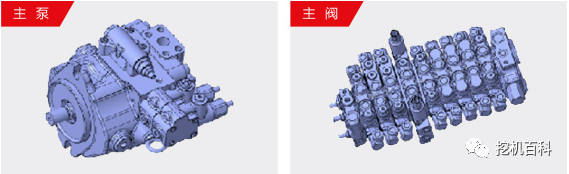

• Angetrieben durch Pumpen- und Ventilsysteme bekannter Markenhersteller, hohe Zuverlässigkeit, geringer Druckverlust, gleichmäßige Zusammensetzung der Bewegungen und elektrische Steuerung des Hilfsventils wurde verbessert *, wodurch die Nebensteuerung komfortabler wird und größeren Kundennutzen schafft.

3. Lastempfindliches Durchflussverteilungssystem:

• Kann den Durchfluss entsprechend den Systemanforderungen bereitstellen und verteilen, um die Geschwindigkeitsanforderungen der Ausführungselemente sowie zusammengesetzte Bewegungen zu erfüllen

Optimierung der Strukturkomponenten – Langlebigkeit

1. Cockpit- und Armbrennstofftank-Aufrüstung

• Das Cockpit ist horizontal montiert, was die Demontage erleichtert. Die Länge wurde vergrößert und die Lebensdauer verlängert.

• Der Armezylinder ist um 15 % dicker, wodurch die Hubkapazität erhöht wird.

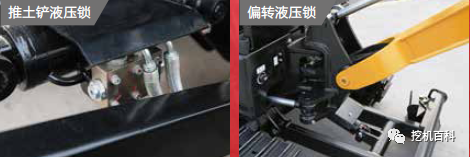

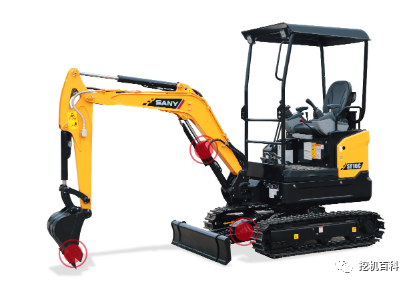

2. Hydraulikblockierung als Standard

• Einbau einer Entlüftungs-Hydraulikverriegelung und einer Planierraupe-Hydraulikverriegelung zur Verbesserung der Wartungsfunktionen der Planierraupe und der Arbeitseinheit.

3. Verbesserung der Bagger- und Fahrleistung

• Die Ausgrabungskraft der Schaufel beträgt 16,6 kN, die Ausgrabungskraft des Schaufelstangen beträgt 10 kN, und die Arbeit ist leistungsstärker.

• Die Laufstärke stieg um 13 Prozent und die Geschwindigkeit um 12–17 Prozent.

Modernisierung des Fahrerraums – ein neues Erlebnis

1. Sitz-Aufrüstung:

• Sitzmontagehöhe um 50 mm reduziert, hoher Sitzrücken, verstellbar

• Sicherheitsgurte zur Verringerung von Ermüdung.

• Die Oberflächentemperatur des Bezugsmaterials ist stark gesenkt, was den Wärmekomfort erheblich verbessert.

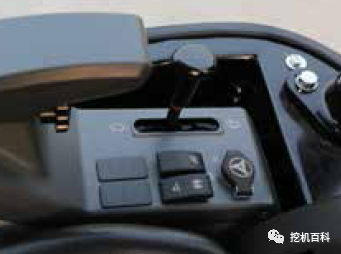

2. Optimierung der Tastenschalter und Stromanschlüsse:

• Der Zündschalter verfügt über eine Schlossabdeckung, um das Eindringen von Regenwasser zu verhindern. Die 12-V-Stromversorgungsschnittstelle wurde von einem kleinen Loch auf ein Standardloch geändert, was die Anpassungsfähigkeit verbessert, die Position verändert und die Bedienung vereinfacht.

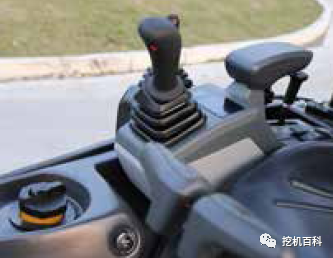

3. Elektrische Steuerung des Griffs aktualisiert:

• Der Erdspaten-Griff integriert Hoch- und Niedriggeschwindigkeits-Schalter, die Wasserdichtigkeit und Staubdichtigkeit des gesamten Fahrzeugleitungsstrangs wurden verbessert, und das elektrische System wurde optimiert und aktualisiert, um das Bedienungserlebnis zu verbessern.

• Der rechte Griff wurde auf einen multifunktionalen Griff mit integrierter Bruchfunktion verbessert, und die Bruchsteuerung wurde von der Fußbedienung auf manuelle Proportionalsteuerung umgestellt, präzise und komfortabel.

4. Die Cabrio-Upgrade:

• Verbesserte vollständige Demontage der Schürze. Mit 3 Befestigungssätzen ist die schnelle Demontage des Cabrios möglich, um effizient in niedrigen Einsatzumgebungen arbeiten zu können.

Trinity Digging – Ein vielseitiger Experte

1. Mehrfache Verwendungsmöglichkeiten:

• Zweilagige Hilfsrohre mit großem Durchmesser, hohem Durchfluss und hohem Druck können mit verschiedenen Geräten ausgestattet werden, für vielfältige Anwendungen, Bedienung ist bequem und schnell. (Hilfsrohrleitung der Classic-Version optional, unter voller Berücksichtigung der Kundenbedürfnisse)

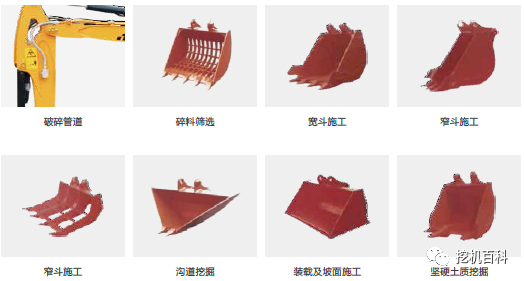

• Sany Min Bagger verfügte ursprünglich über schmale Gräben, breite Gräben, Unkrauteggen und andere Werkzeuge, je nach Arbeitsbedingungen unterschiedliche Werkzeuge und höhere Effizienz.

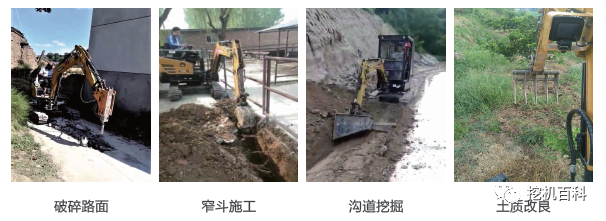

2. Anwendungsszenarien:

• Standardmäßige Hilfsleitungen und Absperrventile können direkt als Zusatzwerkzeuge wie Brechhämmer installiert werden, sowie ursprünglich angepasste Schlauchleitungen mit engem und weitem Durchmesser und Unkrautbürsten, mit verschiedenen Werkzeugen und höherer Effizienz. Wohnungsrenovierungen, Landschaftsgestaltung, Gemüseanbautunnel, Grabenaushub und Bodenverbesserung können durchgeführt werden

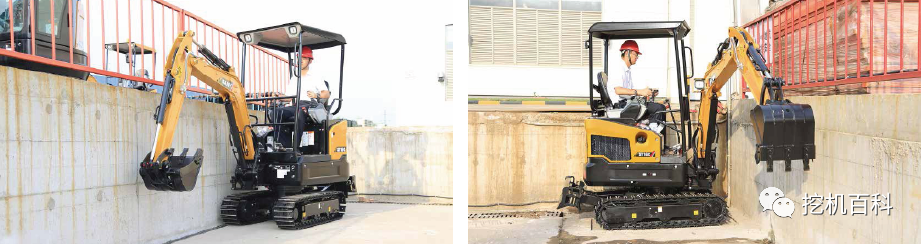

3. Eine aufblasbare Vorrichtung

• Der Schwenkbereich des Arbeitsgeräts beträgt: 595 mm nach links, 350 mm nach rechts, sodass problemlos an beiden Seiten bis zum äußeren Rand der Spur gegraben werden kann.

• Sie können an platzbeschränkten Stellen wie Wand-Ecken arbeiten.

4. Ausziehbares Laufwerk

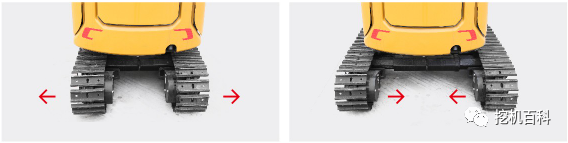

• Der Verstellbereich der einziehbaren Laufstange beträgt 980 mm ~ 1350 mm, wodurch die Stabilität der gesamten Maschine verbessert wird.

• Der Austausch zwischen Stahlketten und Gummiketten ist möglich, um den Anforderungen verschiedener Arbeitsbedingungen gerecht zu werden.

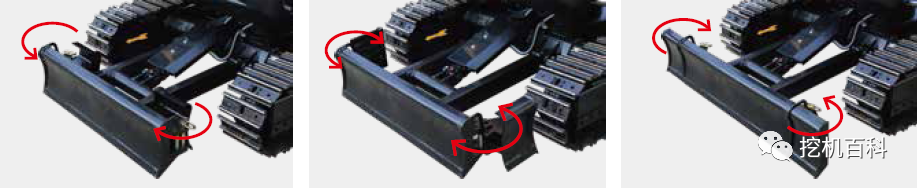

5. Drehbare Erdschaufel

• Der drehbare eingebaute Planierraupe kann die Durchfahrbarkeit sicherstellen, sodass der Bagger problemlos durch Arbeitsräume von weniger als 1 m hindurchfahren kann, und die Arbeitseffizienz verbessert.

• Kann problemlos zwischen drei Breiten wechseln: 980 mm - 1165 mm - 1350 mm.

Funktionelle Anordnung

Motor:

• Öl-Wasser-Trenner mit Filterpatrone

• Straße 1 Hilfsölleitung

• Steuerung des Hilfsrohrs (manuelle Proportionen / Pedale)

• Trockendoppelfilter-Luftfilter

• Zylindrischer Schmierölfilter

• Großkraftstofffilter

• Der Motor heizt sich auf

• Lüfterabdeckung

• Gekoppelte Motoren

• 12-V-1,4-kW-Startermotor

Das Cabrio:

• 4-Säulen-abnehmbares Verdeck

• Ausziehbarer Sicherheitsgurt

• Rückenlehne und hintere Sitze können höhenverstellbar angepasst werden

• Fußbretter *, Fußmatten

• Hochlehnersitz

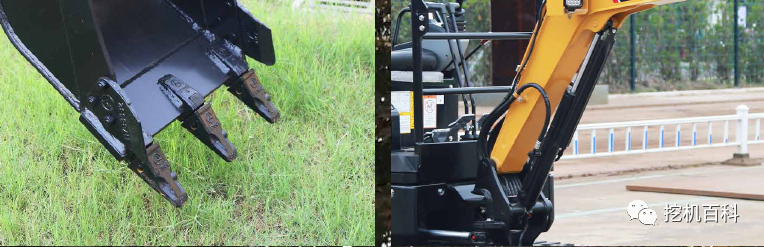

Vordere Arbeitseinrichtungen:

• Längere Stangen

• Entfernen Sie die Zähne der Schaufel.

• Schweißgelenk mit Ablenkung

Führerhaus:

• Abnehmbares Fahrerhaus

• Ausziehbarer Sicherheitsgurt

• Verstellbare schwebende Sitze

• Fußbretter, Fußmatten

Der untere Laufkörper:

• Hydraulikblockierung für Erdschaufel - Klassische Version optional

• Rückwärtige Hydraulikblockierung - Klassische Edition optional

• Höhen- und Tiefgangschaltung für Bodenganggetriebe - Klassische Edition optional

• Die Fahrwerksbreite ist variabel

• Die Breite von Planierraupen kann variieren

• Der Erdschaufel-Verbreiterungsteil kann gedreht werden

• Gehen mit doppelter Geschwindigkeit

• Dehnbare Aussteigehilfe

• Träjektorlöcher

• 230 mm breite Stahlspur

Hydrauliksystem:

• Halten Sie die Arme umschlungen.

• Kampfstabhalterung -- Klassische Edition ohne

• Führungsschalter-Steuerventil

• Energiespeicherung

• Hydraulikölkühlung

• Öltank-Schutz

• 21-Liter-Hydrauliköltank

• Die Arme halten das Ventil

Überwachungssteuerungsinstrument:

• LED-Anzeigesteuerung

• Fehlervorrichtung und Alarmsystem

• Stundenzähler, Kraftstoffanzeige

• Motorkühlflüssigkeitstemperatur

Instrumentierung des elektronischen Steuersystems:

• 12-V-Stromversorgungsschnittstelle

• Hauptschalter für Stromversorgung

Alarmsystem:

• Der Öldruck ist zu niedrig

• Der Kraftstoffstand ist zu niedrig

• Die Kühlmitteltemperatur ist zu hoch

• Filterverstopfung

• Spannung unter dem Niveau

• Die Spannung ist zu hoch.

Sonstiges:

• 60Ah-Batterie

• Verriegelbare Heckklappe

• Verriegelbare Tankfüllabdeckung

• Linke und rechte Armkästen

• Gehrichtungsmarkierungen am Laufgestell

• Arbeitsleuchten

Einfache Wartung
