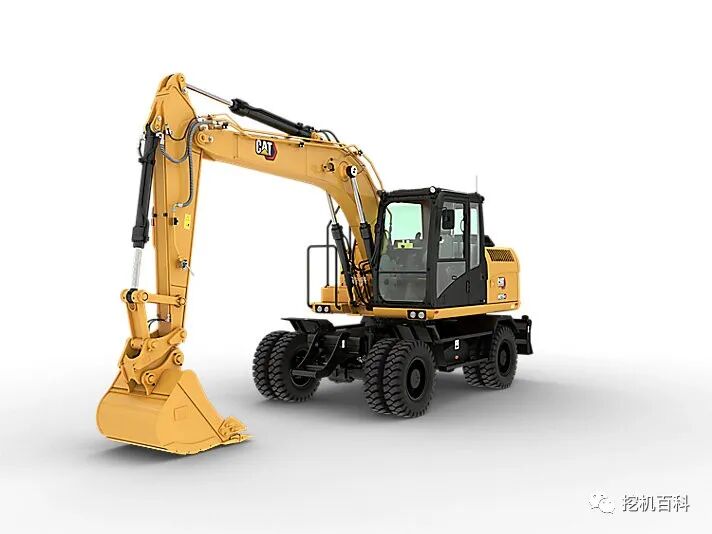

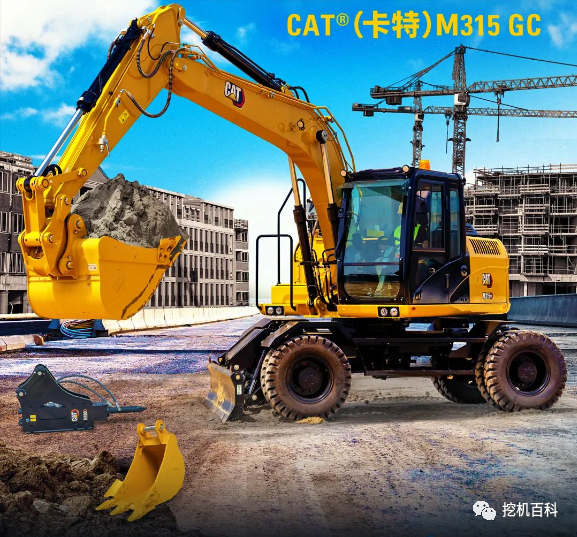

CAT M315GC Klassische Erbe, komplett neue Verbesserung

Zusammenfassung

Es verbessert die Leistung und senkt die Kosten im täglichen Gebrauch.

Die komfortableren Fahrerkabinen und einfachen Bedienelemente des Cat M315 GC Radbaggers steigern Ihre Effizienz und Produktivität und helfen Ihnen, jeden Tag mehr zu erreichen. Geringere Wartungskosten und niedrigerer Kraftstoffverbrauch sparen Ihnen Geld.

• Für den täglichen Einsatz gebaut

Der M315GC ist erschwinglich, einfach zu bedienen und bietet die Zuverlässigkeit und Langlebigkeit, die man von Cat®-Produkten erwartet.

• Leistungsverbesserung

Der M315 GC steigert die Produktivität um bis zu 10 %. Verbesserte Aushebekraft hilft Ihnen, jeden Tag mehr Arbeit zu erledigen.

• Steigerung der Erträge

Geringere Wartungskosten und geringerer Kraftstoffverbrauch erhöhen die Einsatzzeit und halten die Kosten niedrig.

• Bis zu 10 % geringere CO2-Emissionen

Der M315 GC stößt bis zu 10 % weniger CO2 aus als der vorherige M315D2.

Konfigurationsparameter

Standard: ● Option: ○

Leistung:

Maximales Drehmoment 34 kN · m

Schwerkraft 71 kN

Baggerkraft des Tieflöffels - ISO 69 kN

Baggerkraft des Auslegers - ISO 83 kN

Maximale Steigfähigkeit 60 %

Geschwindigkeit:

Drehgeschwindigkeit 11,5 U/min

Vorwärts / Rückwärts - 1. Gang 9 km / h

Vorwärts / Rückwärts - 2. Gang 37 km / h

Kriechgeschwindigkeit - 1. Gang 6 km / h

Kriechgeschwindigkeit - 2. Gang 15 km/h

Geräuschleistung:

Bedienerlärm - 2000/14/EG 71 dB (A)

Beobachterlärm - 2000/14/EG 102 dB (A)

Referenzkriterien:

Antrieb: ISO 3450: 201

Vibrationsklasse - Maximale Hand-/Armschwingung - ISO 5349: 2001:

<2,5 m/s² (<8,2)

Vibrationsklasse - Maximale Fahrzeugkarosserie - ISO/TR 25398: 2006:

<0,5 m/s² (<1,6)

Fahrerraum / FOGS:

ISO 10262:1998 und SAE J1356:2008

Antrieb:

Motormodell: Cat C4.4

Emissionsstandards: Stufe IV

Maximale Höhe: 3000 mm

Hydrauliksystem:

Maximaldruck:

Werkzeugkreislauf - normal 35000 kPa

Maschinenkreislauf - Schwerlast 35000 kPa

Maschinenkreislauf - Fahrschaltung 35000 kPa

Hilfskreislauf - Hochdruck 35000 kPa

Hilfskreislauf - Drehmechanismus 25900 kPa

Hauptsystem Verkehr:

Maximale Durchflussrate - Werkzeug 245 L/min

Maximale Durchflussrate - 180 L/min im Fahrkreislauf

Hilfskreislauf - Hochdruck 100 L/min

Hilfskreislauf - Drehmechanismus 122 L/min

Treibstofftank:

Hubzylinder (Integral) - Bohrung 105 mm

Hubzylinder (Integral) - Hub 932 mm

Stoßstangenzylinder - Bohrung 95 mm

Stoßstangen-Zylinder - Hub 939 mm

Kübelzylinder - Bohrung 115 mm

Kübelzylinder - Hub 1147 mm

Arbeitsgerät:

4,4 m integrierter Ausleger

● 2,2 m Kolbenstange

● 312 mm Pleuel

● 0,65 m³ Kübel - Standard-Ladetyp

Gewicht: 490 kg

Zahnspitzenradius: 1225 mm

Breite: 1050 mm

○ 0,2 m³ Schaufel - Schmale Schaufel

Gewicht: 291 kg

Breite: 450 mm

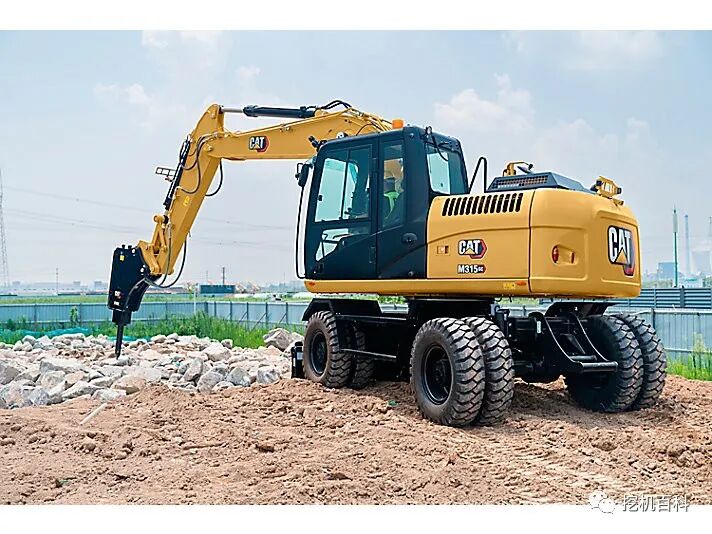

○ 100 ~ 115 mm hydraulisch angetriebener Rammhammer

○ CVP75 Vibrationsplattenverdichter

Das Fahrwerksystem und die Struktur:

Standardreifen 10,00-20 (doppelt aufblasbar)

Mindestwendekreis - 6750 mm außenliegender Reifen

Mindestwendekreis - unteres Ende des integrierten Auslegers 7950 mm

Schwenkwellenwinkel ± 9 °

Maximaler Schwenkwinkel 35 °

Bodenfreiheit 360 mm

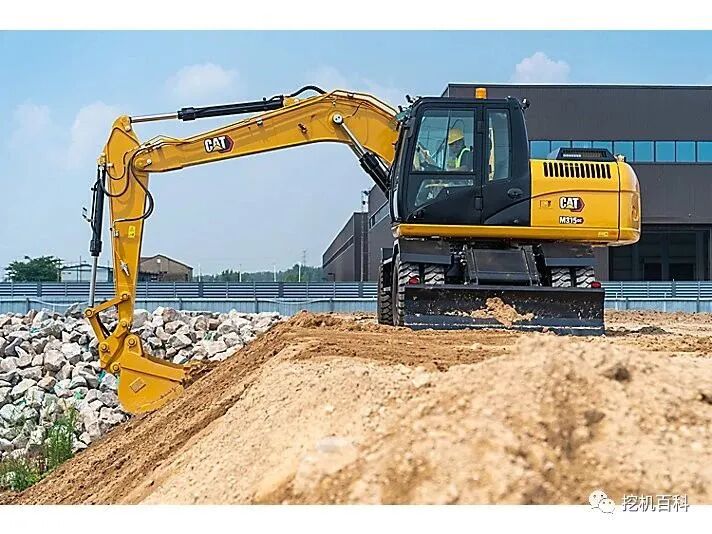

Bodenschaufeln:

Arten von Schaufeln

Breite 2490 mm

Kipp Höhe der Klinge 583 mm

Gesamthöhe der Klinge 610 mm

Maximale Tiefe von 610 mm, die vom Boden aus abgesenkt werden kann

Maximale Höhe vom Boden 475 mm

Gewicht der Hauptkomponente:

Ausleger 2600 kg

Stangenware (einschließlich Kraftstofftanks, Schaufelgelenke, Lote und standardmäßige Hydraulikleitungen)

633 kg

Gewicht 2600 kg

fahrgestellsystem (einschließlich Achsen, Standardreifen und Leiter)

4299 kg

Schaufel 490 kg

Schnellwechsler 187 kg

Öl- und Wasserzufuhr:

Kraftstofftankkapazität 250 L

23 L kaltes Wasser

Motoröl 15 L

Hydrauliköltank 98 L

Hydraulikdrucksystem - inklusive Tank 230 L

Hinterachse - Gehäuse (Differential) 11 L

Vorderes Lenkgetriebe - Differential 9 L

Endantrieb 2 L

Leistungswechselgetriebe 3 L

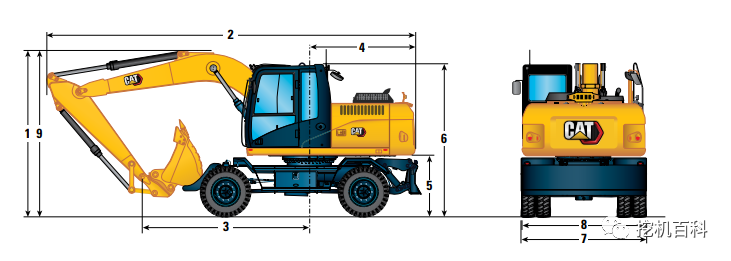

Bauform:

1 Versandhöhe 3245 mm

2 Versandlänge 7920 mm

3 Abstützpunkte 2414 mm

4 Hinterer Wendekreisradius 2190 mm

5 Gegengewicht-Freigang 1264 mm

6 Fahrkomforthöhe:

Ohne Schutz vor herabfallenden Gegenständen 3131 mm

Mit Schutz vor herabfallenden Gegenständen 3245 mm

8 Maschinenbreite (einschließlich Klinge) mit 10.00-20-Reifen 2540 mm

9 Oberes Gestellmaß 2490 mm

9 Höhe in Fahrposition 3675 mm

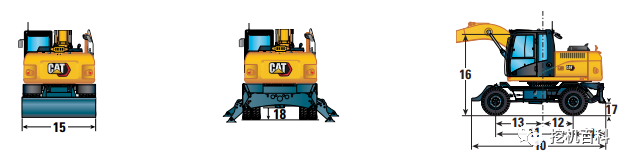

Fahrgestellsystemgröße (10.00-20 Doppel-Luftreifen):

10 Gesamtlänge des Fahrgestells 4846 mm

11 Radstand 2800 mm

12 Drehlagermitte bis Hinterachse 1700 mm

13 Drehlagermitte bis Vorderachse 1100 mm

14 Hinterachse bis Parallelklinge (Ende) 1168 mm

15 Klingenbreite 2490 mm

Maximale Klingentiefe 108 mm unter der Erde

16 Gehäusehöhe (Tür) 2535 mm

17 Klingenfreiheit (parallel) 474 mm

18 Achsfreiheit 360 mm

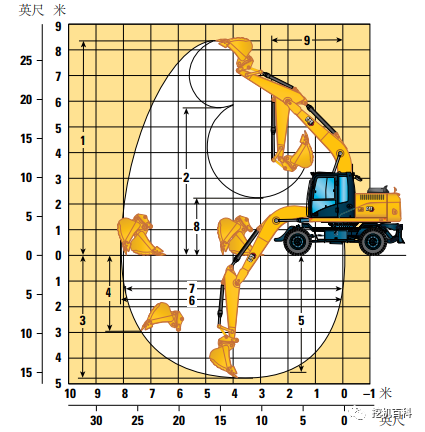

Einsatzbereich:

Schnellkupplung ab Werk Nein Ja Ja

1 Maximale Ausgrabhöhe 8254 mm 8392 mm

2 Maximale Ladehöhe 5892 mm 5722 mm

3 Maximale Ausgrabungstiefe 4624 mm 4795 mm

4 Maximale Senkrechtwand-Ausgrabungstiefe 3777 mm 2962 mm

5 2440 mm Maximale Ausgrabungstiefe mit flachem Boden 4361 mm 4556 mm

6 Maximale Ausladung 7941 mm 8112 mm

7 Maximale Ausladung - Boden 7739 mm 7914 mm

8 Minimale Ladehöhe 2394 mm 2223 mm

9 Minimale vordere Trägheitsradius 2600 mm 2600 mm

Funktionelle Anordnung

Arbeitsgerät:

• 4,4 m (14'5") Der gesamte Arm

• 2,2 m (7'3") Arbeitsschaufel

○ Schaufelhaken, 312 Serie keine Krane

Elektrische Systeme:

• LED-Leuchten am Ausleger und im Fahrerraum

• Vordere und hintere Blinker und Positionsleuchten

• Batterie wartungsfrei

• Zentraler elektrischer Notabschalter

○ LED-Leuchte am Fahrwerk (rechts)

Elektrische Betankungspumpe

Motor:

• Cat® C4.4 Dieselmotor mit Einzelturbolader

• Leistungsmodus-Wahlschalter

• Ein-Tasten-Funktion für niedrige Leerlaufdrehzahl mit automatischer Motordrehzahlregelung

• Automatische Leerlaufabschaltung

• Es kann bis zu einer Höhe von 3000 m (9840 ft) ohne Leistungsverlust des Motors betrieben werden.

• kühlleistung bei hoher Umgebungstemperatur von 52 °C (125 °F)

• Zweikammer-Luftfilter mit integriertem Vorfilt

• Elektrische Kraftstoffeinspritzpumpe

• Biodiesel bis B20 kann verwendet werden

○ Kaltstartfähigkeit bei -18 °C (-0 °F)

○ Kaltstartfähigkeit bei -25 °C (-13 °F)

Hydrauliksystem:

• Absenkventile für Arm, Stiel und Schaufel

• Elektronisches Hauptsteuerventil

• Haupt-Hydraulikfilter mit Filtertyp

• Automatische Rücklaufbremse

• Stufenlos einstellbare hydraulische Fahrgeschwindigkeit

○ 1 Schieberegler, um den Griff zu bedienen

○ Drei-Tasten-Bedienungsgriff

○ Fortschrittliches Steuergerät (Einweg-/Zweiwege-Hochdruckfluss, reduziertes Absinken)

○ Schnellkupplungskreislauf für Cat-Pin-Greifer

Sicherheits- und Schutzeinrichtungen:

• Rückansichtskamera

• Signal-/Warnhorn

• Horizontale Lenkhebelverriegelung für alle Bedieneinheiten

• Der Notausschalter für den Hilfsmotor in der Kabine ist vom Boden aus erreichbar

• Wartung von Anti-Rutschmatten und Schnallen auf der Plattform

○ Kamera auf der rechten Seite

○ Verkehrsalarm

○ Die Blinkleuchten in der Kabine

○ Cat Asset Tracker

Reparatur und Wartung:

• Geplante Analyse der Ölprobe (S. O. SSM) Probenahmegerät

CAT-Technologie :

• Katzenproduktlink

Das Fahrwerksystem und die Struktur:

• allradantrieb

• Automatische Bremse / Achselsperre

• Klettergeschwindigkeit

• Elektronische Lenk- und Fahrverriegelung

• Schwere Achsen, fortschrittliche Scheibenbremssysteme und Antriebsmotoren, einstellbare Leistung

• Wackelnde Vorderachsen, verriegelt, mit fernbedienbaren Schmierstellen

• 10.00-20 16 PR, Doppelreifen

• Treppe im Chassis-System mit linker Werkzeugbox

• Zweiteilige Antriebswelle

• Stufenlose statische Hydraulikgetriebe

• Ein Rückschaufel-Chassis-System mit Schaufelstütze

• Vordere und hintere Stahlschutzbleche

• 2600 kg (5730 lb) Gegengewicht

○ Schutz für Antriebswelle

○ Hitzeschutzschild

1. Kraftstoffsparende Leistung, angepasst an die Art der Arbeit:

• Reduzieren Sie den Kraftstoffverbrauch um bis zu 10 % im Vergleich zum M315D2 und ermöglichen so einen kontinuierlich effizienten Betrieb auf der Baustelle.

• Der Motor ist leistungsstärker und ermöglicht ein hohes Maß an Fahreigenschaften und Betriebsleistung.

• Geringerer Kraftstoffverbrauch und weniger Lärm können dazu beitragen, verschiedene Arbeitsumgebungen zu verbessern.

• Der Cat C4.4-Motor erfüllt die chinesischen Abgasnormen für Nicht-Straßenfahrzeuge der Stufe IV.

• ProductLink ist konform und kann zur Überwachung des Maschinenzustands, Standorts und der Sicherheit verwendet werden.

• Das fortschrittliche Hydrauliksystem erreicht nicht nur eine hervorragende Balance zwischen Leistung und Effizienz, sondern stellt auch die Steuergeräte bereit, die für präzise Aushebearbeiten erforderlich sind.

• Optionale Hydrauliksysteme bieten Ihnen die Vielseitigkeit, die Sie benötigen, um eine breite Palette von Cat-Werkzeugen einzusetzen.

• Ideal für Temperaturbelastungen und schützt Ihren normalen Arbeitsablauf. Der Radbagger kann in standardmäßigen Hochtemperaturbereichen bis zu 52 °C (125 °F) betrieben werden.

2. Geringere Wartungskosten:

• Es wird erwartet, dass die Wartungskosten im Vergleich zum M315D2 um bis zu 15 % gesenkt werden.

• Der tägliche Wartungspunkt kann vom Boden aus repariert werden, um eine schnelle Inspektion und Reparatur der Maschine zu ermöglichen.

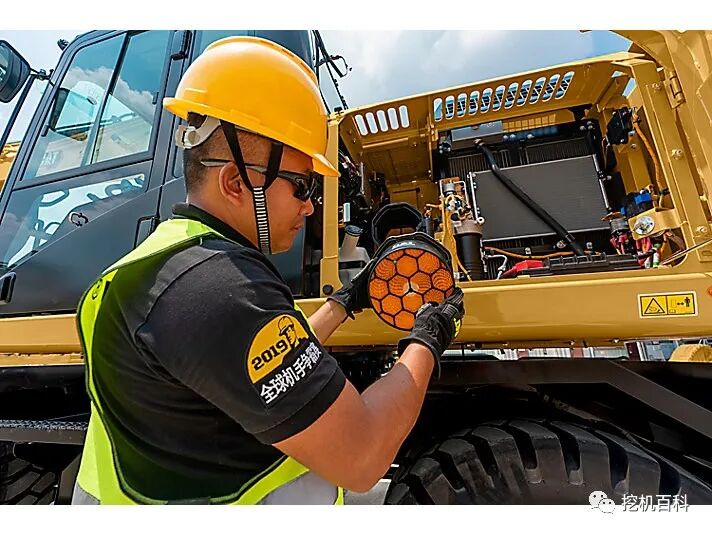

• Der neue Hydraulikölfilter bietet eine bessere Filterleistung, und das Rücklaufventil hält das Öl sauber, wenn der Filter gewechselt wird. Die Wechselintervalle betragen bis zu 2.000 Betriebsstunden, was eine längere Lebensdauer ermöglicht.

• Das Wechselintervall war länger und die Schmierstellen wurden klassifiziert, wodurch Stillstandszeiten reduziert wurden und mehr Arbeit erledigt werden konnte.

• Der S · O · SSM-Probenahmeanschluss befindet sich am Boden, wodurch die Wartungsarbeiten vereinfacht und eine schnelle sowie einfache Entnahme von Ölproben zur Analyse ermöglicht wird.

• Aufbauend auf einer langen Tradition der Herstellung leistungsstarker und äußerst zuverlässiger Radbagger werden unsere Maschinenkomponenten nach den Qualitätsstandards von Caterpillar konzipiert und gefertigt.

3. Komfortables Arbeiten in einer komplett neuen Kabine:

4. Einfach zu bedienen:

• Verwenden Sie die Ein-Knopf-Starttaste, um die Maschine einfach zu starten.

• Nutzen Sie leicht erreichbare und intuitive Bedienelemente, um diesen Raupenbagger komfortabel zu bedienen.

• Hochauflösende 203-mm-(8-Zoll)-Touchscreen-Monitore ermöglichen eine schnelle Navigation.

• Das bidirektionale Fahrpedal ist bequem und praktisch und trägt zur hohen Produktivität bei.

5. Sicherheitsmerkmale:

• Tägliche Reparatur- und Wartungsstellen sind einfach zu warten und hochgradig sicher.

• Serienmäßige LED-Leuchten bieten Ihnen eine klarere Sicht auf die Baustelle.

• Durch kleinere Cockpitsäulen, größere Fenster und ein flaches Motorgehäusedesign haben die Bediener eine bessere Sicht – sowohl auf die Innenseite des Grabens, in jeder Drehrichtung als auch nach hinten. Serienmäßige Rückfahrkamera und Seitensichtkameras.

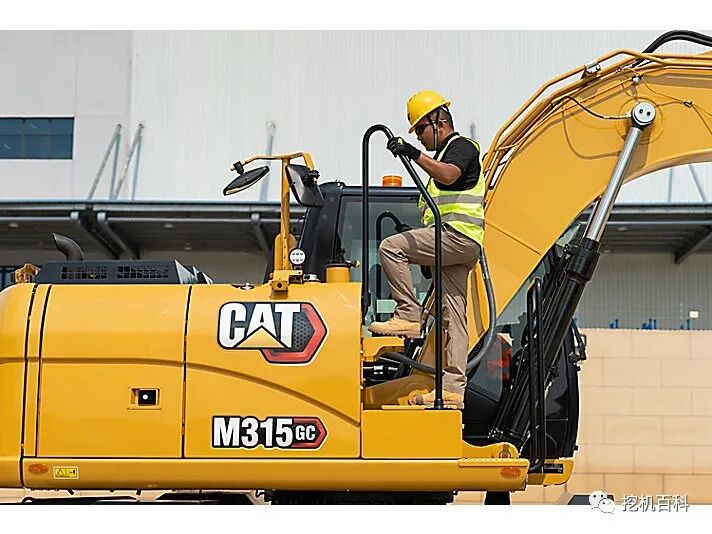

• Die Wartungsplattform ist so konzipiert, dass ein einfacher, sicherer und schneller Zugang zur oberen Wartungsplattform gewährleistet ist; die Treppe zur Wartungsplattform verwendet rutschfeste Lochplatten, um das Abrutschen zu verhindern.

• Die Schmierstellen sind so gruppiert, dass eine vorbeugende Schmierung einfach und schnell durchgeführt werden kann.

• Verwenden Sie Ihren PIN-Code auf dem Monitor, um die Tastenaktivierung zu ermöglichen.

• Die Rückwärtsverriegelung verhindert, dass das vordere Gelenk während der Fahrt bewegt wird.

• Sobald der Bodenstillstands-Schalter aktiviert ist, wird die Kraftstoffzufuhr zum Motor vollständig gestoppt und die Maschine abgeschaltet.

• Spezielle Verbindungsstellen gewährleisten die Sicherheit des Fahrzeugtransports.
